Instrukcja obsługi wentylatora Noctua NF-A12x25 G2 LS-PWM
Szybki przewodnik po instalacji i konserwacji wentylatora Noctua NF-A12x25 G2 LS-PWM. Dowiedz się, jak poprawnie zamontować wentylator, podłączyć zasilanie PWM oraz dbać o jego czystość.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wentylator Noctua NF-A12x25 G2 LS-PWM to wysokiej jakości komponent chłodzący. Przed rozpoczęciem użytkowania należy pamiętać o usunięciu papieru ochronnego z wnętrza ramki wentylatora. Zwróć uwagę na kierunek przepływu powietrza, który jest oznaczony strzałkami na ramce urządzenia.
Instalacja wentylatora
W zależności od zastosowania, wentylator można zamontować na kilka sposobów:
- Na chłodnicy lub radiatorze CPU: Użyj mechanizmu montażowego dostarczonego z chłodnicą (klipsy, śruby).
- Jako wentylator obudowy: Możesz użyć dołączonych śrub lub silikonowych kołków antywibracyjnych NA-AV2.
- Uszczelka NA-AVG1: Dołączona uszczelka może zastąpić fabryczne podkładki antywibracyjne, zapewniając lepsze uszczelnienie na chłodnicach wodnych.

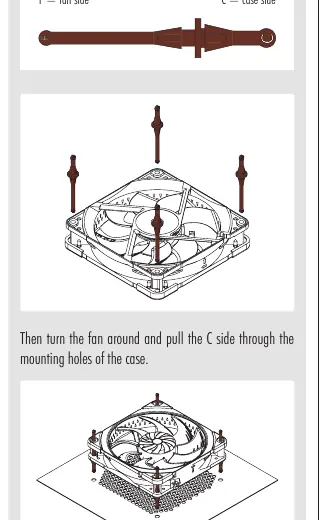

Montaż kołków NA-AV2: Przeciągnij stronę F (fan side) przez otwory montażowe wentylatora, a następnie stronę C (case side) przez otwory w obudowie. Jeśli końcówki kołków są zbyt długie, można je przyciąć nożyczkami, pamiętając jednak, że utrudni to ich ponowny montaż.
Podłączenie i sterowanie
Wentylator wyposażony jest w 4-pinowe złącze PWM, które umożliwia automatyczną regulację prędkości obrotowej przez płytę główną. Urządzenie jest kompatybilne również z 3-pinowymi złączami (w takim przypadku wentylator będzie pracował z pełną prędkością, chyba że płyta główna obsługuje sterowanie napięciem).
- Rozdzielacz NA-YC1: Umożliwia podłączenie kilku wentylatorów do jednego złącza PWM na płycie głównej.
- Przedłużacz NA-EC1: Dołączony kabel o długości 30 cm pozwala na łatwiejsze zarządzanie okablowaniem.
- Adapter L.N.A. (NA-RC8): Pozwala na redukcję prędkości obrotowej z 1100 do 850 obr./min.
Czyszczenie i konserwacja
Aby utrzymać wydajność wentylatora, należy regularnie usuwać kurz za pomocą pędzelka, lekko wilgotnej ściereczki lub sprężonego powietrza. Podczas czyszczenia sprężonym powietrzem należy przytrzymać łopatki wentylatora, aby zapobiec ich obracaniu się z nadmierną prędkością, co mogłoby uszkodzić łożysko. Nie używaj odkurzacza, ponieważ może on wywrzeć zbyt dużą siłę na łopatki. Wentylator nie jest przeznaczony do demontażu przez użytkownika; próba zdjęcia wirnika spowoduje utratę gwarancji.
Praktyczna pomoc
Typowe problemy
Wentylator pracuje na pełnych obrotach po podłączeniu do 3-pinowego złącza.
Jest to normalne zachowanie, chyba że płyta główna obsługuje sterowanie napięciem (voltage control).
Wentylator jest zbyt głośny.
Użyj dołączonego adaptera NA-RC8 (L.N.A.), aby ograniczyć maksymalną prędkość obrotową do 850 obr./min.
Kabel zasilający jest za krótki.
Użyj dołączonego przedłużacza NA-EC1 o długości 30 cm.
Przed użyciem
- Usuń papier ochronny z wnętrza ramki wentylatora.
- Sprawdź kierunek przepływu powietrza (oznaczony strzałkami na ramce).
- Wybierz odpowiednie elementy montażowe (śruby lub kołki NA-AV2).
- Upewnij się, że złącze na płycie głównej jest odpowiednio dobrane (PWM lub 3-pin).
Parametry w praktyce
- NA-RC8 (L.N.A.)
- Adapter redukujący prędkość obrotową z 1100 do 850 obr./min.
Ilustracje i schematy
- Instrukcja montażu kołków NA-AV2: Przeciągnij stronę F przez otwory wentylatora, a następnie stronę C przez otwory w obudowie.
Zgodność modelu
- Wentylator posiada złącze 4-pin PWM, ale jest kompatybilny z 3-pinowymi złączami wentylatorów.
