Instrukcja obsługi rezerwuaru z pompą Phanteks Glacier EZ-Fit 140RES-D5
Kompletny przewodnik instalacji i konfiguracji rezerwuaru z pompą Phanteks Glacier EZ-Fit 140RES-D5. Dowiedz się, jak zaplanować obieg wody, zamontować urządzenie w trzech różnych konfiguracjach, podłączyć oświetlenie D-RGB oraz poprawnie...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Phanteks Glacier EZ-Fit 140RES-D5 to zaawansowany rezerwuar z pompą, zaprojektowany z myślą o elastyczności montażu w systemach chłodzenia cieczą. Przed przystąpieniem do instalacji kluczowe jest zaplanowanie obiegu wody oraz wybór jednej z trzech dostępnych opcji montażu względem wentylatora. Urządzenie posiada wymienne porty wlotowe i wylotowe, co pozwala na optymalne dopasowanie do konfiguracji obudowy.

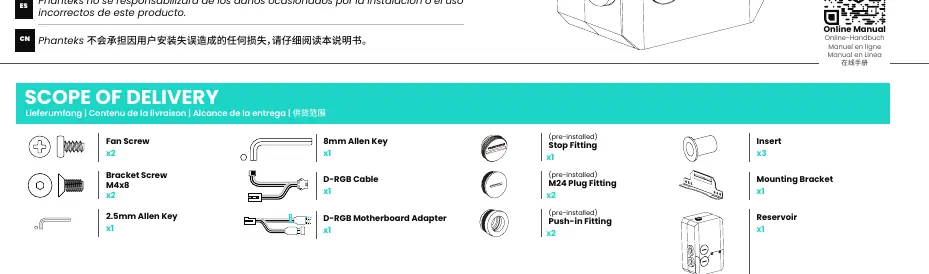

Zawartość zestawu
- Rezerwuar z pompą (140RES-D5)
- Wspornik montażowy
- Śruby do wentylatora (x2)
- Śruby do wspornika M4x8 (x2)
- Klucze imbusowe (8mm oraz 2.5mm)
- Kabel D-RGB oraz adapter do płyty głównej
- Złączki (wstępnie zainstalowane: Push-in x2, M24 Plug x2, Stop Fitting x1)
- Wkładki (x3)
Planowanie obiegu wody

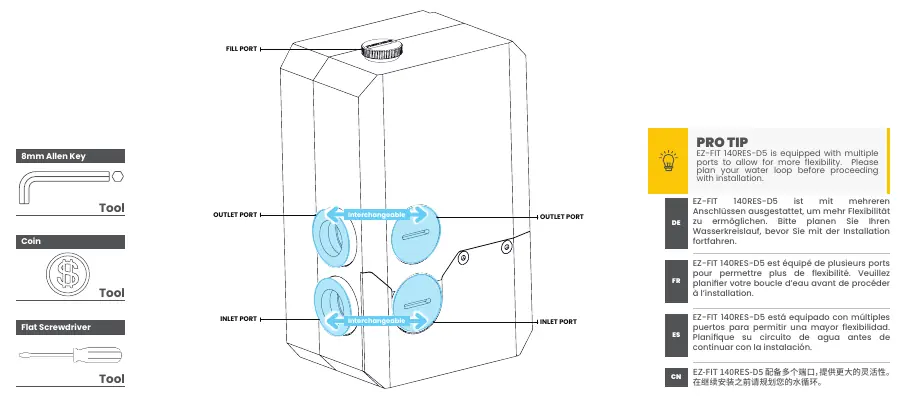

Urządzenie wyposażone jest w wiele portów, co zapewnia elastyczność. Przed montażem należy zaplanować kierunek przepływu cieczy (Inlet/Outlet). Porty są wymienne, co pozwala na dostosowanie ich położenia do potrzeb układu.

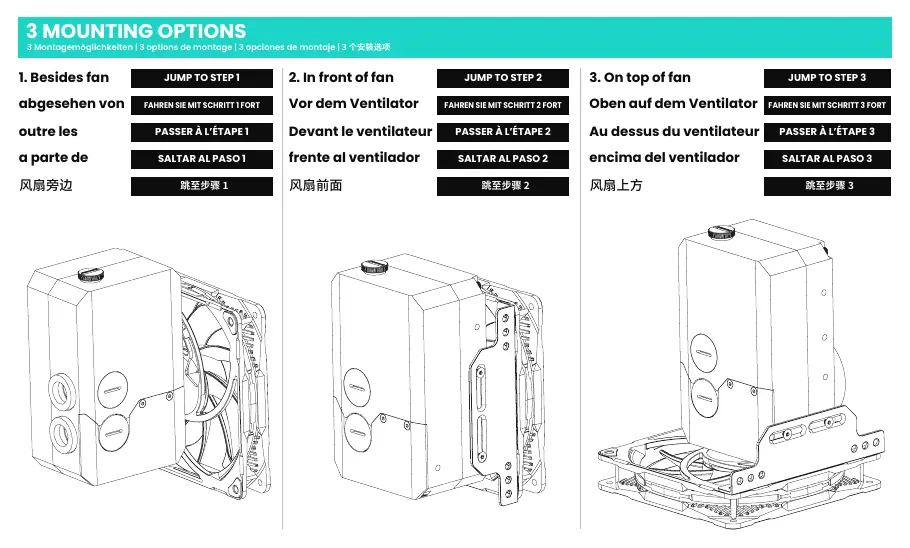

Opcje montażu
Instrukcja przewiduje trzy główne sposoby montażu urządzenia:
- Obok wentylatora: Montaż bezpośrednio na wsporniku obok wentylatora 120mm lub 140mm.
- Przed wentylatorem: Montaż na wsporniku umieszczonym przed wentylatorem.
- Na górze wentylatora: Montaż bezpośrednio na ramie wentylatora.
Wybierz odpowiednią opcję w zależności od dostępnego miejsca w obudowie i konfiguracji chłodnicy.
Podłączanie oświetlenia D-RGB

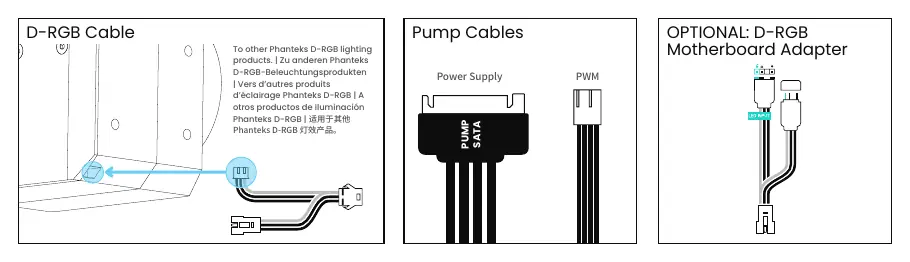

Urządzenie posiada zintegrowane oświetlenie D-RGB. Podłącz kabel D-RGB do odpowiedniego złącza na płycie głównej lub kontrolera, korzystając z dołączonego adaptera. System pozwala na łączenie z innymi produktami oświetleniowymi Phanteks D-RGB.
Instalacja i demontaż rurek
System wykorzystuje złączki typu push-in, które ułatwiają montaż:
Instalacja rurek

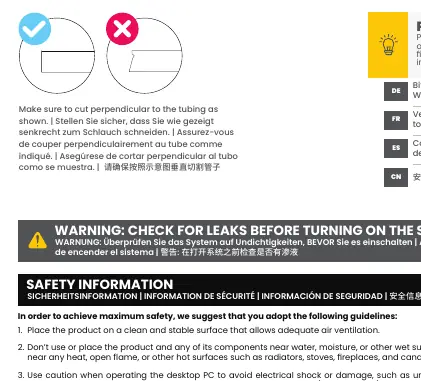

- Włóż wkładkę (Insert) do rurki.
- Wciśnij pierścień złączki w dół.
- Wsuń rurkę do złączki.
- Wskazówka: Przed instalacją nałóż kroplę wody na o-ring złączki, aby ułatwić montaż.

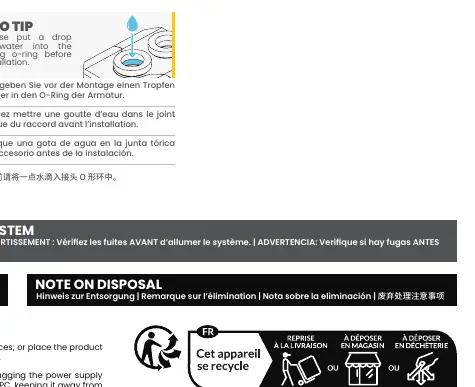

Demontaż rurek
- Wciśnij pierścień złączki w dół.
- Wyciągnij rurkę z portu.
Bezpieczeństwo
Przed uruchomieniem systemu koniecznie sprawdź szczelność całego układu. Nie używaj urządzenia w pobliżu źródeł ciepła, wilgoci ani otwartego ognia. Podczas instalacji upewnij się, że komputer jest wyłączony i odłączony od zasilania.
Praktyczna pomoc
Typowe problemy
Wycieki w układzie
Sprawdź szczelność wszystkich połączeń przed włączeniem zasilania. Upewnij się, że rurki są poprawnie osadzone w złączkach.
Trudności z włożeniem rurki do złączki
Nałóż kroplę wody na o-ring złączki przed instalacją, aby zmniejszyć tarcie.
Nieprawidłowy przepływ cieczy
Zweryfikuj, czy porty wlotowe (Inlet) i wylotowe (Outlet) zostały poprawnie skonfigurowane zgodnie z planem obiegu wody.
Przed użyciem
- Zaplanuj obieg wody przed montażem.
- Sprawdź, czy posiadasz wszystkie elementy z zestawu.
- Upewnij się, że powierzchnia montażowa jest czysta i stabilna.
- Przygotuj narzędzia: śrubokręt płaski, moneta (do portów), klucze imbusowe (w zestawie).
- Upewnij się, że komputer jest wyłączony i odłączony od prądu.
Parametry w praktyce
- Inlet/Outlet
- Porty wlotowe i wylotowe wody; ich konfiguracja zależy od planowanego kierunku przepływu w pętli.
Ilustracje i schematy
- Mounting Options: Trzy warianty montażu (obok, przed, na górze wentylatora) pozwalają na dopasowanie do różnych obudów.
- Tube Installation: Mechanizm push-in wymaga wciśnięcia pierścienia złączki w celu zwolnienia blokady rurki.
Zgodność modelu
- Kompatybilny z wentylatorami 120mm i 140mm.
- Współpracuje z systemami oświetlenia Phanteks D-RGB.
