Instrukcja obsługi obudowy komputerowej AZZA Forest CSAZ-370

Przewodnik użytkownika obudowy komputerowej AZZA Forest CSAZ-370. Dowiedz się, jak zainstalować dyski, wentylatory, chłodzenie wodne oraz jak skonfigurować oświetlenie ARGB.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • AZZA Forest (CSAZ-370) to obudowa ATX Mid Tower z obsługą chłodzenia wodnego do 360 mm, miejscem na 4 dyski 2.5"/2x 3.5" oraz wbudowanym kontrolerem ARGB. str. 3

Najważniejsze czynności

  • Montaż dysków HDD/SSD str. 6
  • Sterowanie oświetleniem RGB str. 13, 14

Konserwacja i reset

  • Resetowanie/przełączanie trybów oświetlenia str. 14
Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr Wartość Znaczenie Strony
Max CPU Cooler Height 160 mm Maksymalna wysokość chłodzenia procesora str. 3
Max Video Card Length 330 mm Maksymalna długość karty graficznej str. 3

Gdzie szukać w PDF

  • Specyfikacja str. 3
  • Instalacja dysków str. 6
  • Instalacja chłodzenia str. 8, 9, 10
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (6) Pokaż mniej

Najważniejsze informacje

Obudowa AZZA Forest (CSAZ-370) to obudowa typu ATX Mid Tower. Instrukcja zawiera szczegółowe wytyczne dotyczące montażu podzespołów, instalacji systemów chłodzenia oraz konfiguracji wbudowanego oświetlenia ARGB.

Specyfikacja techniczna

  • Typ: ATX Mid Tower
  • Kompatybilność płyt głównych: ATX, Micro ATX, ITX
  • Maksymalna wysokość chłodzenia CPU: 160 mm
  • Maksymalna długość karty graficznej: 330 mm
  • Miejsca na dyski: do 4x 2.5" SSD, do 2x 3.5" HDD
  • Wymiary: 486 x 205 x 400 mm

Elementy obudowy

Zestaw zawiera obudowę, panel przedni, metalowy panel boczny, panel ze szkła hartowanego, magnetyczny filtr przeciwkurzowy oraz wsporniki do montażu dysków HDD/SSD.

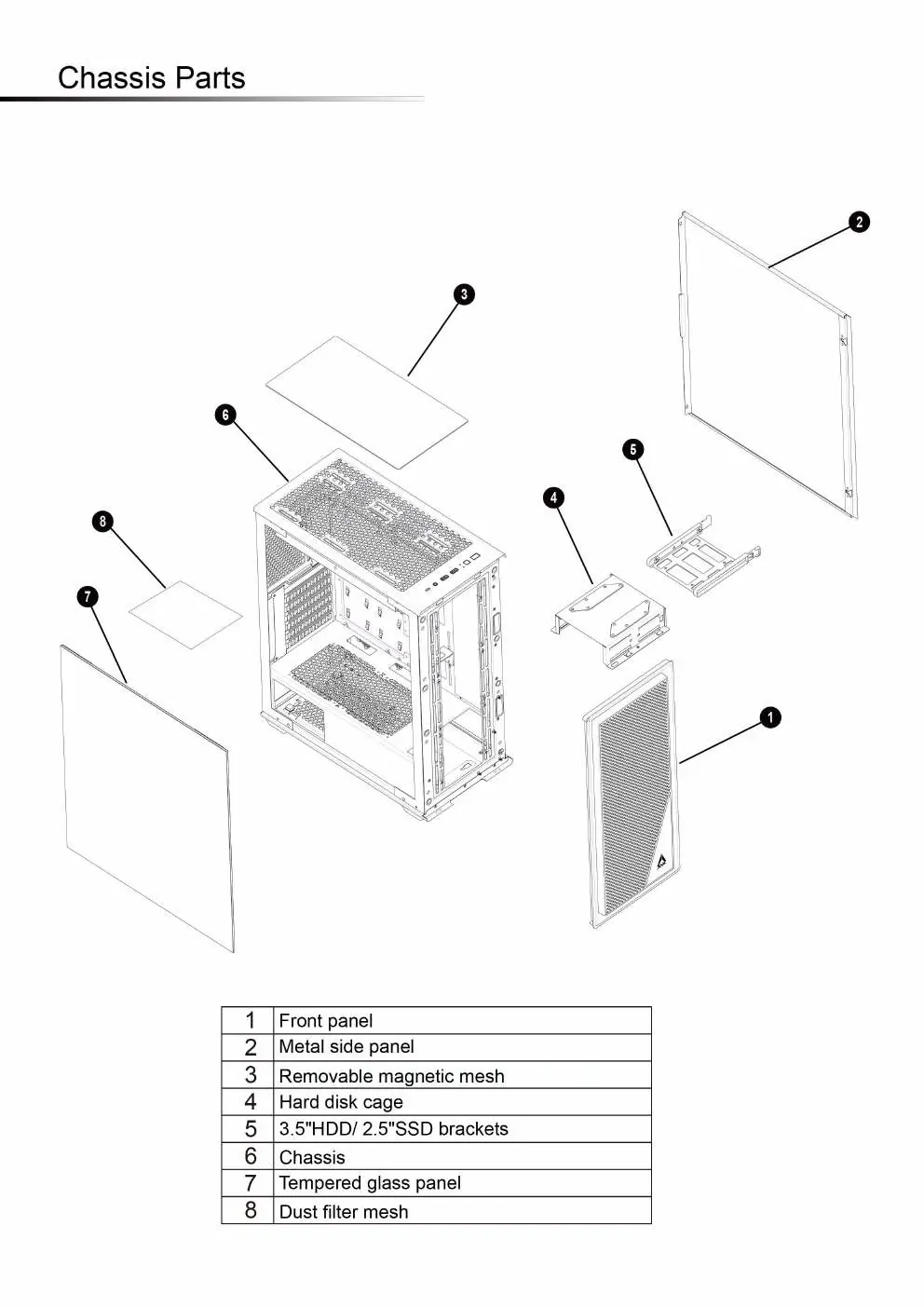

Schemat części obudowy
Schemat części obudowy

Instalacja dysków HDD/SSD

Obudowa posiada wielofunkcyjne wsporniki i klatki na dyski:

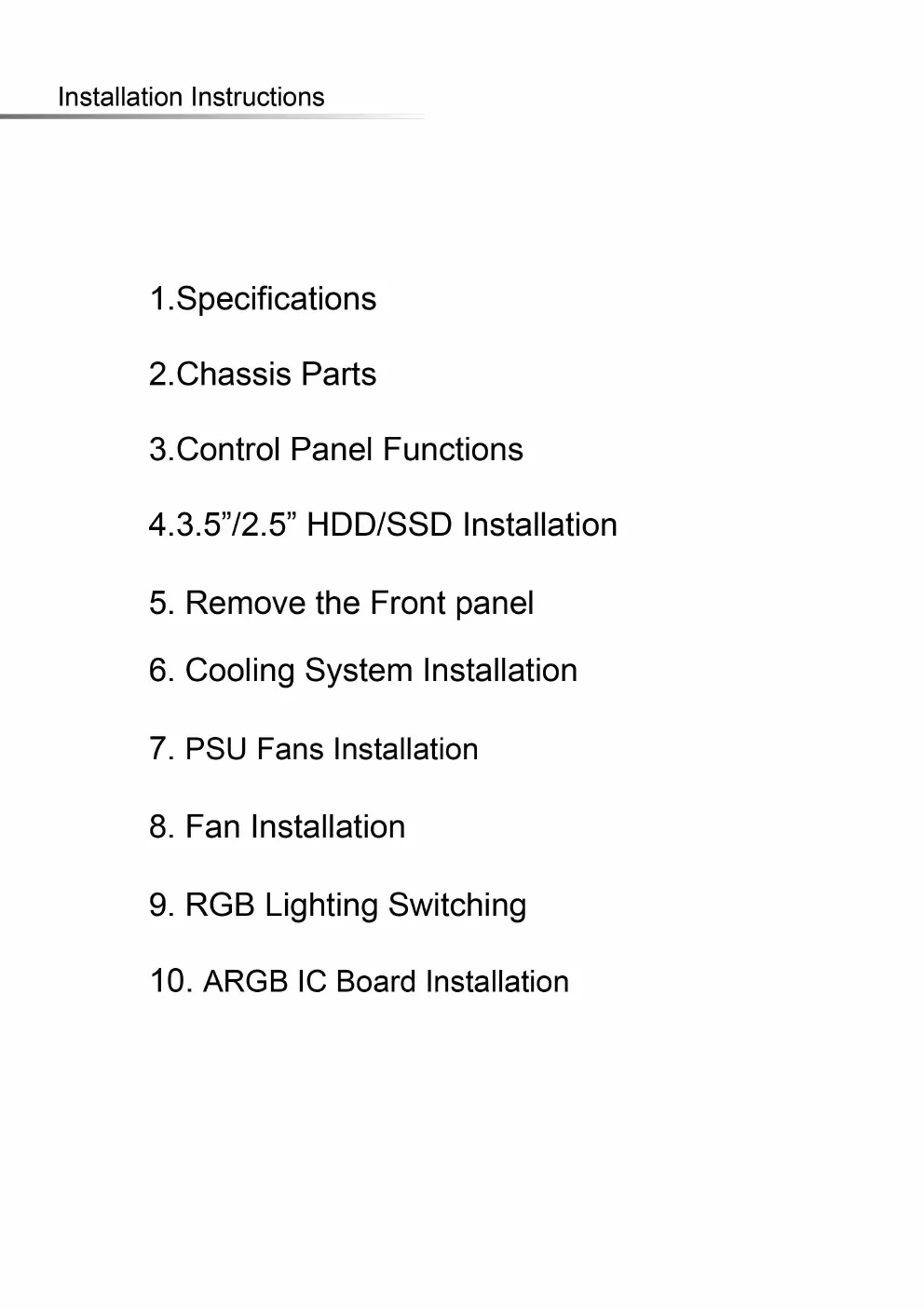

Dodatkowe zdjęcie montażowe ze strony 2
Dodatkowe zdjęcie montażowe ze strony 2

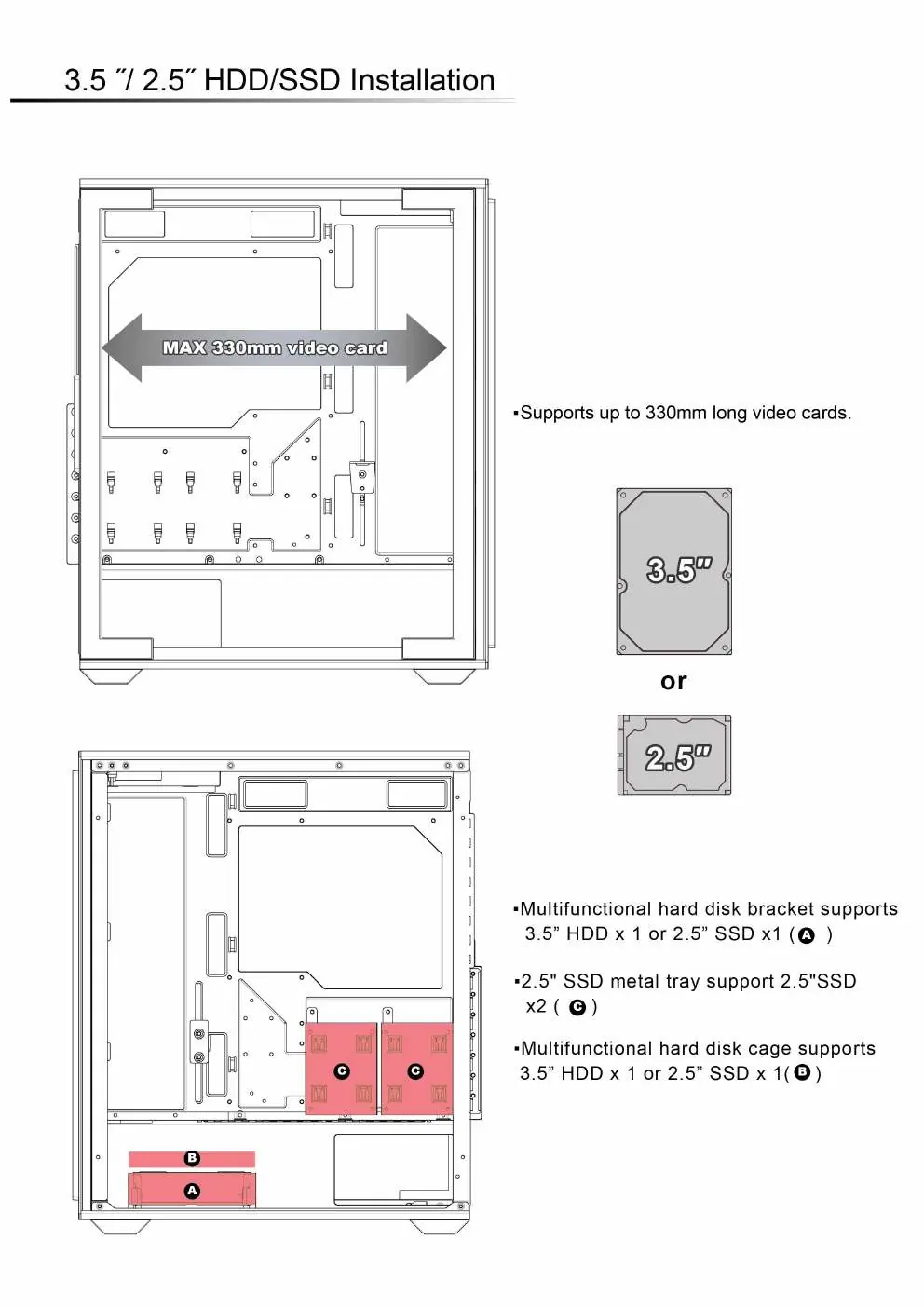

Schemat montażu dysków
Schemat montażu dysków
  • Wielofunkcyjny wspornik obsługuje 1x 3.5" HDD lub 1x 2.5" SSD.
  • Metalowa tacka na dyski 2.5" obsługuje 2x 2.5" SSD.
  • Klatka na dyski obsługuje 1x 3.5" HDD lub 1x 2.5" SSD.

Instalacja systemu chłodzenia

Obudowa wspiera rozbudowane systemy chłodzenia:

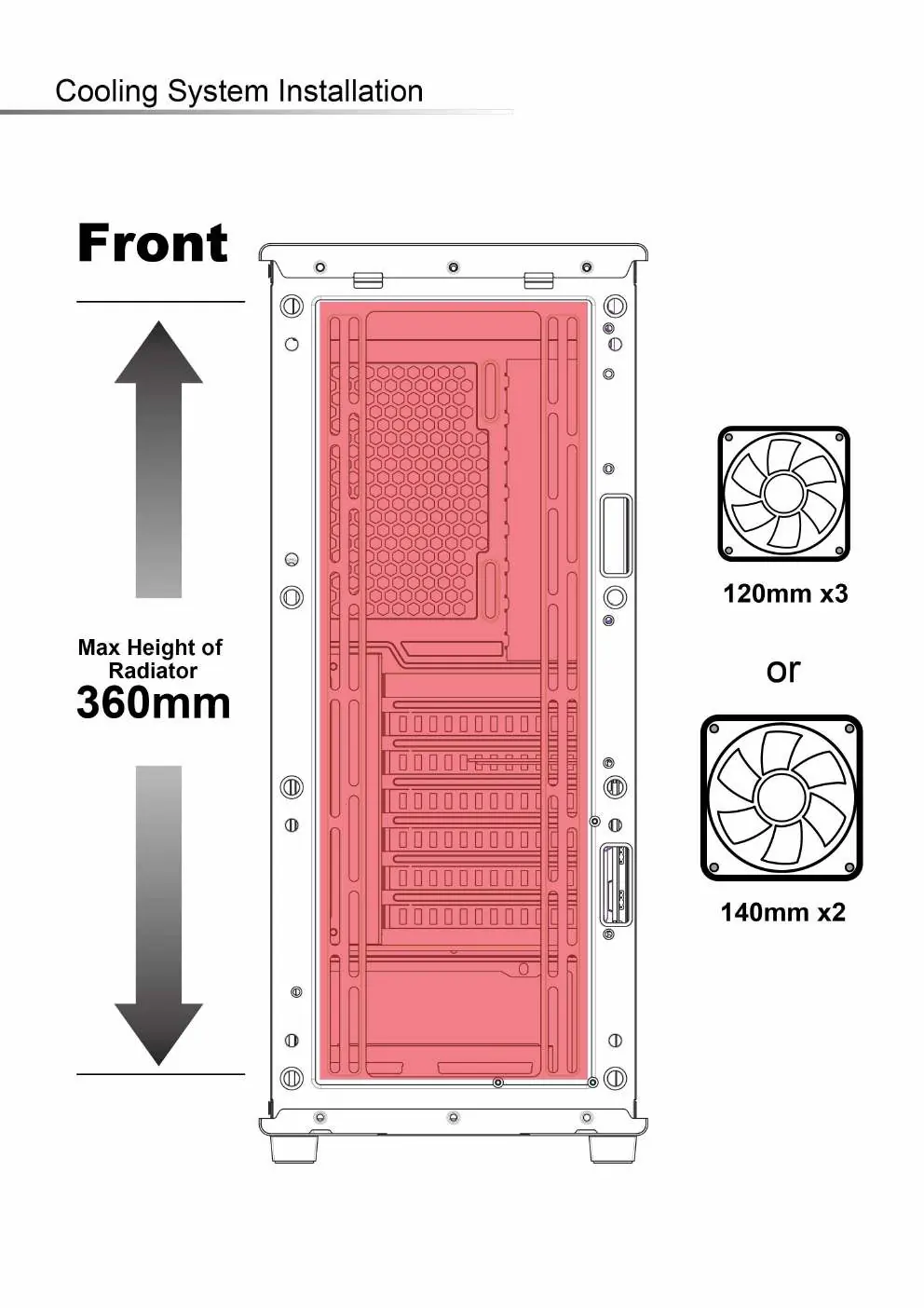

Montaż chłodzenia z przodu
Montaż chłodzenia z przodu

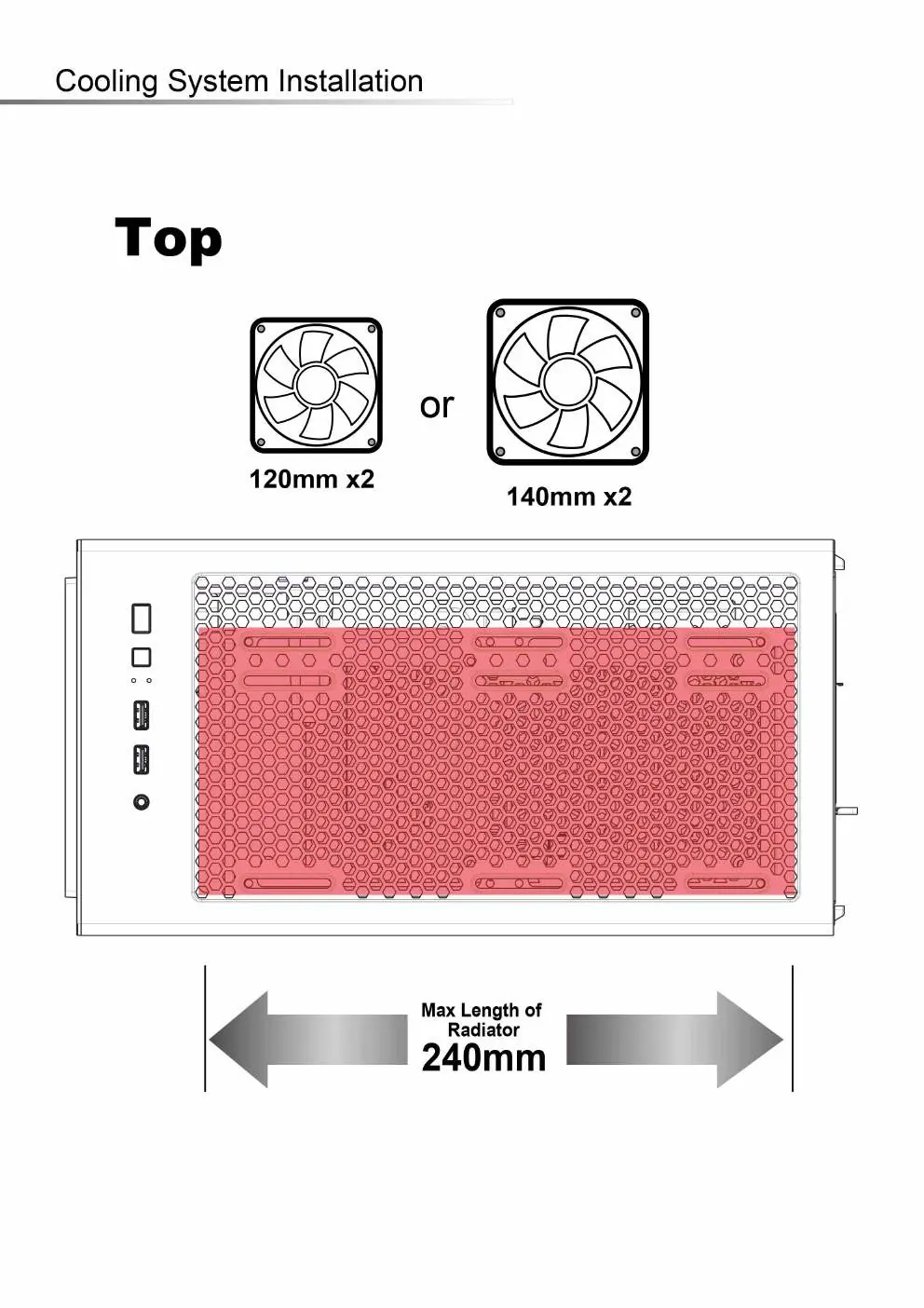

Montaż chłodzenia na górze
Montaż chłodzenia na górze
  • Przód: 3x 120 mm lub 2x 140 mm wentylatory; wsparcie dla chłodnic do 360 mm.
  • Góra: 2x 120 mm lub 2x 140 mm wentylatory; wsparcie dla chłodnic do 280 mm.
  • Tył: 1x 120 mm wentylator.
  • Osłona zasilacza (PSU Shroud): 2x 120 mm wentylatory.

Sterowanie oświetleniem RGB

Oświetlenie ARGB można kontrolować za pomocą przycisku LED na panelu obudowy lub poprzez oprogramowanie płyty głównej. Przycisk LED pozwala na przełączanie trybów oświetlenia. Przytrzymanie przycisku LED przez 2 sekundy przełącza sterowanie między kontrolerem obudowy a płytą główną.

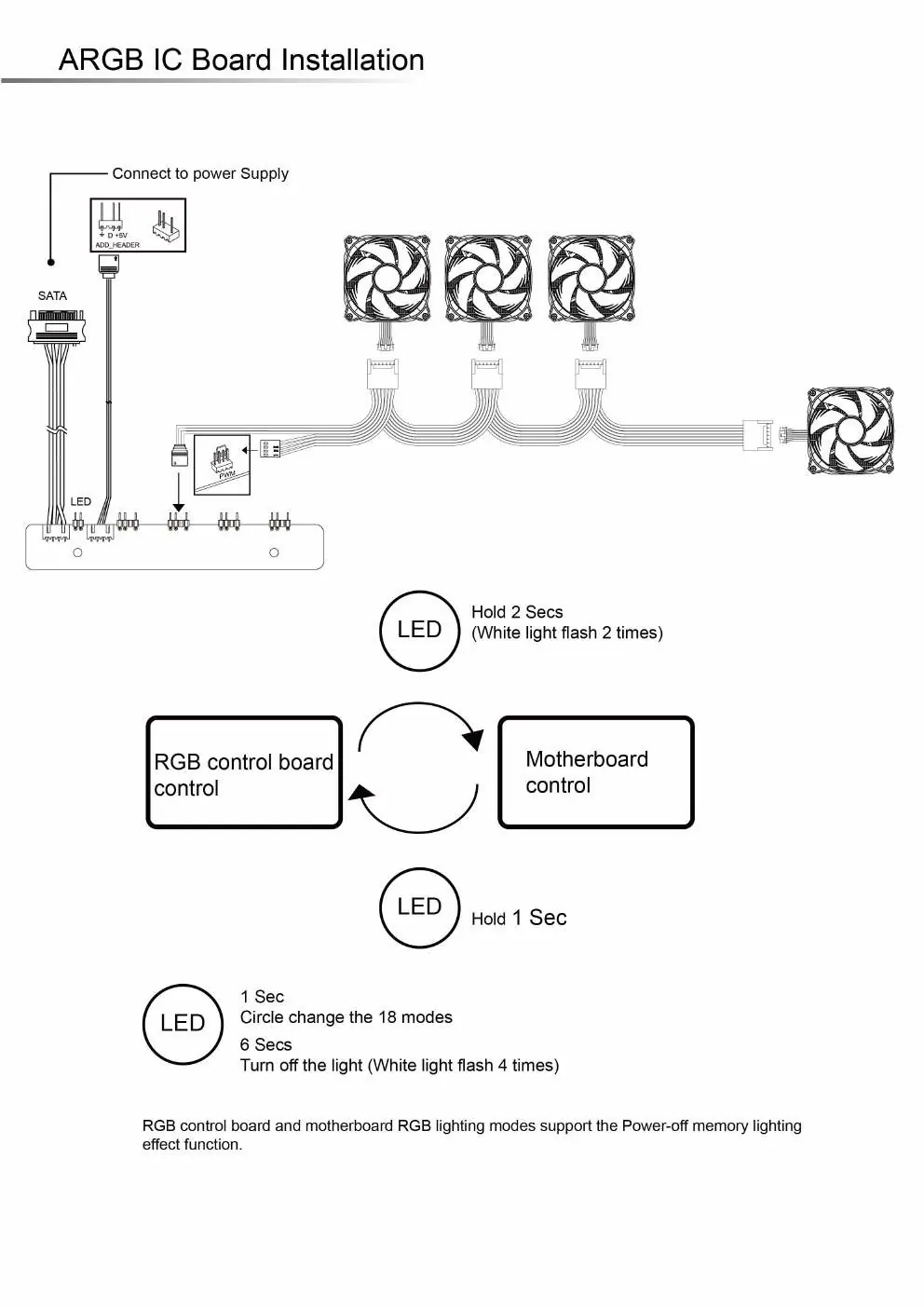

Schemat podłączenia ARGB
Schemat podłączenia ARGB

Praktyczna pomoc

Typowe problemy

Oświetlenie RGB nie reaguje na przycisk LED

Upewnij się, że kontroler ARGB jest poprawnie podłączony do zasilania SATA oraz sprawdź, czy nie jest włączony tryb sterowania przez płytę główną (przytrzymaj przycisk LED przez 2 sekundy, aby przełączyć tryb).

Brak miejsca na chłodnicę

Sprawdź ograniczenia wymiarów: przód obsługuje chłodnice do 360 mm, góra do 280 mm.

Przed użyciem

  • Sprawdź kompatybilność płyty głównej (ATX, Micro ATX, ITX).
  • Upewnij się, że chłodzenie procesora nie przekracza 160 mm wysokości.
  • Zweryfikuj długość karty graficznej (max 330 mm).
  • Przygotuj śrubokręt do montażu komponentów.
  • Sprawdź poprawność podłączenia zasilania SATA do kontrolera ARGB.
Pokaż więcej Pokaż mniej

Parametry w praktyce

ATX Mid Tower
Standardowy rozmiar obudowy typu wieża, obsługujący płyty główne ATX.

Ilustracje i schematy

  • Schemat części obudowy (strona 4) pokazuje rozmieszczenie paneli i klatek na dyski.
  • Schemat instalacji chłodzenia (strony 8-10) wskazuje miejsca montażu wentylatorów i chłodnic.
  • Schemat ARGB (strona 14) pokazuje sposób podłączenia wentylatorów do kontrolera.

Zgodność modelu

  • Obudowa nie zawiera zasilacza.
  • Wspiera zasilacze ATX montowane na dole.
