Instrukcja obsługi przełącznika KVM Tripp Lite B004-DP2UA2-K

Szybki przewodnik po instalacji i obsłudze przełącznika KVM Tripp Lite B004-DP2UA2-K. Dowiedz się, jak podłączyć urządzenia, używać skrótów klawiszowych i skonfigurować przełączanie portów.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Przełącznik KVM Tripp Lite B004-DP2UA2-K umożliwia sterowanie dwoma komputerami DisplayPort za pomocą jednej konsoli. Obsługuje rozdzielczości do 3840x2160 @ 60Hz i oferuje przełączanie za pomocą przycisku, myszy lub skrótów klawiszowych. str. 1, 2

Najważniejsze czynności

  • Przełączanie portów za pomocą skrótów klawiszowych str. 6, 7
  • Aktualizacja firmware str. 8

Pierwsze uruchomienie

  • Podłącz monitor, klawiaturę, mysz i głośniki do portów konsoli. Podłącz komputery do portów PC1 i PC2 za pomocą dołączonych kabli. Włącz zasilanie urządzeń. str. 5

Problemy i rozwiązania

Aktualizacja firmware nie powiodła się

Odłącz kabel USB, przytrzymaj przycisk Remote Port Selector, podłącz ponownie kabel USB i powtórz procedurę.

str. 8

Konserwacja i reset

  • Reset klawiatury i myszy: [Scroll Lock] [Scroll Lock] [F5] [Enter] str. 7

Dane techniczne

Parametr Wartość Znaczenie Strony
Maksymalna rozdzielczość 3840 x 2160 @ 60Hz Maksymalna obsługiwana rozdzielczość wideo str. 11

Gdzie szukać w PDF

  • Instalacja str. 5
  • Obsługa (Hotkeys) str. 7
  • Specyfikacja str. 11
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat komponentów KVM Strona 4 Tabela skrótów klawiszowych Strona 7

Najważniejsze informacje z instrukcji

Przełącznik KVM Tripp Lite B004-DP2UA2-K umożliwia sterowanie dwoma komputerami DisplayPort za pomocą jednej konsoli (monitor, klawiatura, mysz). Urządzenie obsługuje rozdzielczości do 3840 x 2160 przy 60Hz. Przełączanie między komputerami odbywa się za pomocą przycisku na pilocie, skrótów klawiszowych lub dwukrotnego kliknięcia kółkiem myszy.

Opis urządzenia i elementy zestawu

W skład zestawu wchodzą: przełącznik KVM, dwa kable DisplayPort, dwa kable USB A/B, dwa kable audio 3,5 mm oraz zdalny selektor portów. Urządzenie posiada porty konsoli (audio, monitor, klawiatura, mysz) oraz porty dla dwóch komputerów.

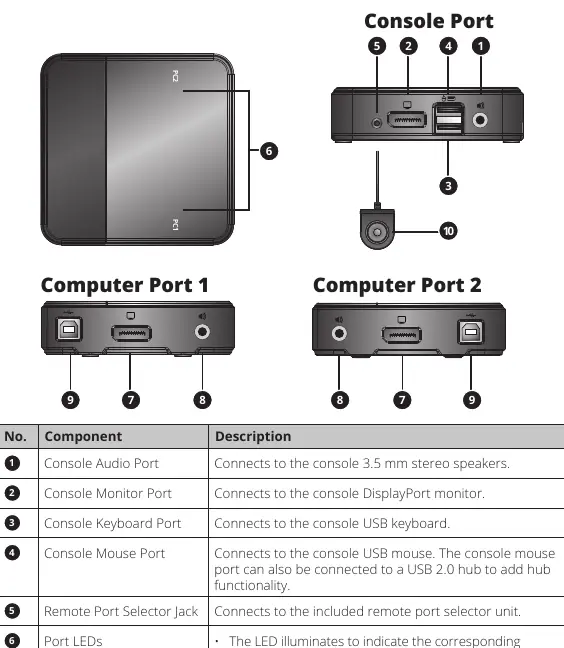

Schemat komponentów KVM
Schemat komponentów KVM

Instalacja

  1. Wyłącz zasilanie wszystkich urządzeń przed podłączeniem.
  2. Podłącz monitor do portu konsoli DisplayPort. Jeśli używasz monitora DVI, HDMI lub VGA, wymagany jest odpowiedni adapter.
  3. Podłącz klawiaturę i mysz USB do portów konsoli.
  4. Podłącz głośniki do portu audio konsoli (opcjonalnie).
  5. Podłącz komputery do portów PC1 i PC2 za pomocą dołączonych kabli (DisplayPort, USB, audio).
  6. Podłącz zdalny selektor portów do gniazda 3,5 mm (opcjonalnie).
  7. Włącz zasilanie wszystkich urządzeń.

Obsługa i przełączanie portów

Dostępne są trzy metody przełączania:

  • Zdalny selektor portów: Naciśnij przycisk na pilocie.
  • Przełączanie myszą: Wymaga włączenia funkcji Mouse Port Switching i Mouse Emulation (tylko myszy 3-przyciskowe z kółkiem).
  • Skróty klawiszowe: Domyślnie używają klawisza [Scroll Lock] naciśniętego dwukrotnie.

Skróty klawiszowe

Wszystkie komendy zaczynają się od dwukrotnego naciśnięcia [Scroll Lock] (lub [Ctrl] po zmianie ustawień), a następnie naciśnięcia odpowiedniego klawisza:

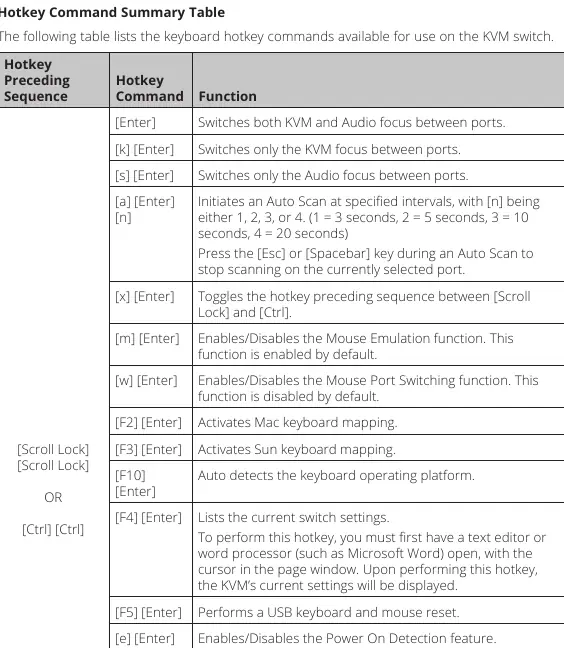

Tabela skrótów klawiszowych
Tabela skrótów klawiszowych
  • [Enter]: Przełącza KVM i audio.
  • [k] [Enter]: Przełącza tylko KVM.
  • [s] [Enter]: Przełącza tylko audio.
  • [a] [Enter] [n]: Uruchamia Auto Scan (n=1-4).
  • [F5] [Enter]: Resetuje klawiaturę i mysz.

Aktualizacja oprogramowania układowego (firmware)

Aktualizacje są dostępne na stronie Tripplite.Eaton.com/support. Aby zaktualizować urządzenie, należy pobrać plik aktualizacji, wprowadzić KVM w tryb aktualizacji (poprzez odłączenie i ponowne podłączenie z przytrzymanym przyciskiem selektora lub skrótem klawiszowym) i uruchomić narzędzie aktualizacji na komputerze.

Dane techniczne

  • Liczba portów komputerowych: 2
  • Maksymalna rozdzielczość: 3840 x 2160 @ 60Hz
  • Zasilanie: Bus-powered (brak zewnętrznego zasilacza)
  • Wymiary: 1,1 x 3,7 x 3,7 cala
  • Waga: 0,12 kg

Oficjalne zasoby z instrukcji

Oficjalny zasób Tripplite.Eaton.com/support

Informacje o producencie

Tripp Lite

Profil marki
Strona producenta https://tripplite.eaton.com Wsparcie https://tripplite.com/support Manuale producenta https://tripplite.com/support

Praktyczna pomoc

Typowe problemy

Klawiatura lub mysz nie działają po podłączeniu huba USB

Wyłącz tryb emulacji myszy (Mouse Emulation Mode) za pomocą skrótu klawiszowego [Scroll Lock] [Scroll Lock] [m] [Enter].

Monitor nie wyświetla obrazu

Upewnij się, że używasz aktywnego adaptera DisplayPort do HDMI/DVI, jeśli karta graficzna komputera nie obsługuje DP++.

Przed użyciem

  • Wyłącz zasilanie wszystkich urządzeń przed podłączeniem.
  • Upewnij się, że długość kabli między monitorem a komputerami nie przekracza 3 m.
  • Użyj dołączonych kabli DisplayPort, USB i audio.
  • Sprawdź, czy karta graficzna komputera obsługuje DisplayPort 1.2.

Parametry w praktyce

MST (Multi-Stream Transport)
Umożliwia podłączenie wielu monitorów przez jedno złącze DisplayPort.
DP++ (DisplayPort Dual Mode)
Pozwala na użycie pasywnych adapterów do HDMI lub DVI.

Ilustracje i schematy

  • Schemat połączeń pokazuje podłączenie konsoli (monitor, klawiatura, mysz) oraz dwóch komputerów (PC1, PC2) do przełącznika KVM.

Zgodność modelu

  • Obsługuje systemy Windows, Mac i Linux.
  • Wymaga myszy 3-przyciskowej z kółkiem do funkcji przełączania myszą.
