Instrukcja obsługi przełącznika KVM Tripp Lite B006-HD2UA2 / B006-HD2UA4
Szybki przewodnik instalacji i obsługi przełącznika KVM Tripp Lite B006-HD2UA2 oraz B006-HD2UA4. Dowiedz się, jak podłączyć urządzenia, skonfigurować przełączanie portów i używać skrótów klawiszowych.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Przełącznik KVM Tripp Lite B006-HD2UA2/B006-HD2UA4 umożliwia sterowanie wieloma komputerami za pomocą jednego zestawu klawiatury, myszy i dwóch monitorów HDMI. str. 1
Najważniejsze czynności
- Przełączanie ręczne str. 8
- Przełączanie skrótami klawiszowymi str. 9
Pierwsze uruchomienie
- Podłącz uziemienie, urządzenia konsoli (klawiatura, mysz, monitory) oraz komputery za pomocą kabli HDMI/USB/Audio. str. 5, 6, 7
Problemy i rozwiązania
Konflikt skrótów klawiszowych
Użyj klawisza [Ctrl] zamiast [Scroll Lock].
str. 9Konserwacja i reset
- Zresetuj ustawienia skrótów klawiszowych do domyślnych za pomocą [Num Lock] -> [-] -> [R] [Enter]. str. 10
Gdzie szukać w PDF
- Instalacja str. 5, 6, 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przełącznik KVM Tripp Lite B006-HD2UA2 (2-portowy) oraz B006-HD2UA4 (4-portowy) umożliwia sterowanie wieloma komputerami za pomocą jednego zestawu klawiatury, myszy i dwóch monitorów HDMI. Urządzenie obsługuje rozdzielczość 4K i połączenia USB 3.0.
Zawartość zestawu
- Przełącznik KVM (B006-HD2UA2 lub B006-HD2UA4)
- Nóżki (x4)
- Zasilacz
- Zdalny selektor portów
- Skrócona instrukcja obsługi

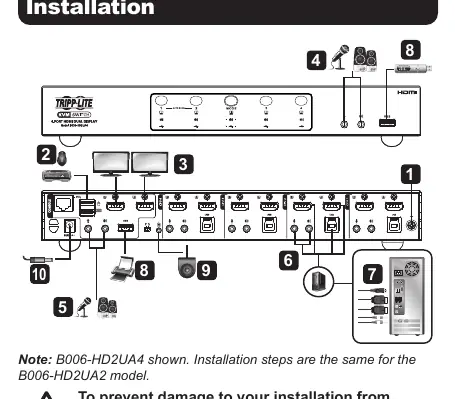

Instalacja
Przed podłączeniem urządzeń upewnij się, że wszystkie elementy są prawidłowo uziemione, aby uniknąć uszkodzeń spowodowanych przepięciami lub elektrycznością statyczną.
- Uziemienie: Podłącz przewód uziemiający do terminala uziemienia na tylnym panelu urządzenia i do odpowiedniego uziemionego obiektu.
- Podłączenie konsoli: Podłącz klawiaturę i mysz USB do portów konsoli na tylnym panelu. Podłącz monitory HDMI do portów konsoli HDMI.
- Podłączenie audio: Podłącz mikrofon i głośniki do przedniego panelu (mają priorytet) lub tylnego panelu.
- Podłączenie komputerów: Używając kabli HDMI, USB 3.0 oraz kabli audio, podłącz każdy komputer do odpowiedniej sekcji portów KVM (CPU1, CPU2 itd.). Upewnij się, że wszystkie kable dla danego komputera są w tej samej sekcji.
- Zasilanie: Podłącz zasilacz do gniazda zasilania w przełączniku, a następnie do źródła zasilania AC. Włącz komputery.
Obsługa
Przełączanie między komputerami może odbywać się na trzy sposoby:
- Ręcznie: Używając przycisków wyboru portów na przednim panelu.
- Myszą: Dwukrotne kliknięcie rolką myszy (wymaga myszy 3-przyciskowej z rolką, włączonej emulacji myszy i aktywnej funkcji w ustawieniach).
- Skrótami klawiszowymi: Używając klawisza [Scroll Lock] (domyślnie) lub [Ctrl].
Konfiguracja (HSM)
Tryb ustawień skrótów klawiszowych (HSM) pozwala na zmianę konfiguracji urządzenia:
- Naciśnij i przytrzymaj [Num Lock].
- Naciśnij i zwolnij [-].
- Zwolnij [Num Lock].
- Naciśnij odpowiedni klawisz funkcyjny (np. [H] dla zmiany klawiszy wywołania, [R] dla resetu ustawień).
Informacje o producencie
Tripp Lite
Praktyczna pomoc
Typowe problemy
Przełączanie myszą nie działa
Upewnij się, że używasz myszy 3-przyciskowej z rolką, włączona jest emulacja myszy i funkcja nie jest wyłączona w ustawieniach.
Konflikt klawisza Scroll Lock
Użyj klawisza [Ctrl] zamiast [Scroll Lock] do wywoływania skrótów klawiszowych.
Przed użyciem
- Uziemienie urządzenia
- Podłączenie monitorów do portów konsoli
- Podłączenie klawiatury i myszy USB
- Podłączenie kabli HDMI/USB/Audio do komputerów
- Podłączenie zasilacza
Ilustracje i schematy
- Panel przedni: przyciski wyboru portów, diody LED, porty USB
- Panel tylny: porty konsoli, porty KVM, zasilanie, uziemienie
Zgodność modelu
- Wymaga myszy 3-przyciskowej z rolką dla funkcji przełączania myszą
- Wszystkie kable dla danego komputera muszą być podłączone do tej samej sekcji portów KVM (np. CPU1)
