Instrukcja obsługi przełącznika KVM Black Box Advanced 2/4/8-Port DVI-I Secure

Przewodnik użytkownika dla przełączników KVM Black Box Advanced DVI-I Secure. Zawiera instrukcje instalacji, konfiguracji czytników kart CAC, rozwiązywania problemów oraz specyfikację techniczną.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Przełącznik KVM Black Box Advanced DVI-I Secure pozwala na bezpieczne sterowanie 2, 4 lub 8 komputerami z jednej konsoli. Instrukcja opisuje instalację, konfigurację czytników kart CAC oraz rozwiązywanie problemów. str. 1, 6, 7

Najważniejsze czynności

  • Podłączanie urządzeń str. 6, 7
  • Konfiguracja CAC str. 10

Pierwsze uruchomienie

  • Podłącz kable, zasilanie i włącz komputery. str. 6, 7

Problemy i rozwiązania

Wszystkie diody migają

Urządzenie zostało naruszone (tampered). Skontaktuj się z pomocą techniczną.

str. 12

Konserwacja i reset

  • Przywracanie ustawień fabrycznych str. 11

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 12V DC, 3A Wymagany zasilacz str. 3
Rozdzielczość 2560 x 1600 @ 60Hz Maksymalna rozdzielczość str. 3

Gdzie szukać w PDF

  • Specyfikacja techniczna str. 3
  • Instalacja str. 5, 6, 7
  • Rozwiązywanie problemów str. 13
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Panel przedni i tylny urządzenia Strona 4 Schemat połączeń dla jednostki Single-Head Strona 6 Schemat połączeń dla jednostki Multi-Head Strona 7 Menu oprogramowania do konfiguracji CAC Strona 10 Dodatkowe zdjęcie montażowe ze strony 11 Strona 11

Najważniejsze informacje z instrukcji

Przełącznik KVM Black Box Advanced DVI-I Secure służy do bezpiecznego sterowania wieloma komputerami za pomocą jednej konsoli (monitor, klawiatura, mysz). Urządzenie posiada zaawansowane funkcje bezpieczeństwa, takie jak przełączniki antysabotażowe, izolację kanałów USB oraz emulację EDID. Przed rozpoczęciem użytkowania upewnij się, że używasz kompatybilnych urządzeń peryferyjnych (standardowe klawiatury HID, brak hubów USB).

Opis urządzenia i funkcje bezpieczeństwa

Urządzenie jest wyposażone w szereg zabezpieczeń chroniących przed nieautoryzowanym dostępem:

Panel przedni i tylny urządzenia
Panel przedni i tylny urządzenia
  • Przełączniki antysabotażowe: Wykrywają próby otwarcia obudowy, co powoduje trwałe wyłączenie urządzenia.
  • Plomba gwarancyjna: Zapewnia dowód wizualny w przypadku otwarcia obudowy.
  • Ochrona oprogramowania układowego: Zapobiega przeprogramowaniu lub odczytowi firmware.
  • Izolacja kanałów USB: Optoizolatory zapobiegają wyciekom danych między portami.
  • Bezpieczna emulacja EDID: Zapobiega transmisji niepożądanych danych przez linie DDC.

Instalacja

Przed instalacją upewnij się, że zasilanie jest wyłączone.

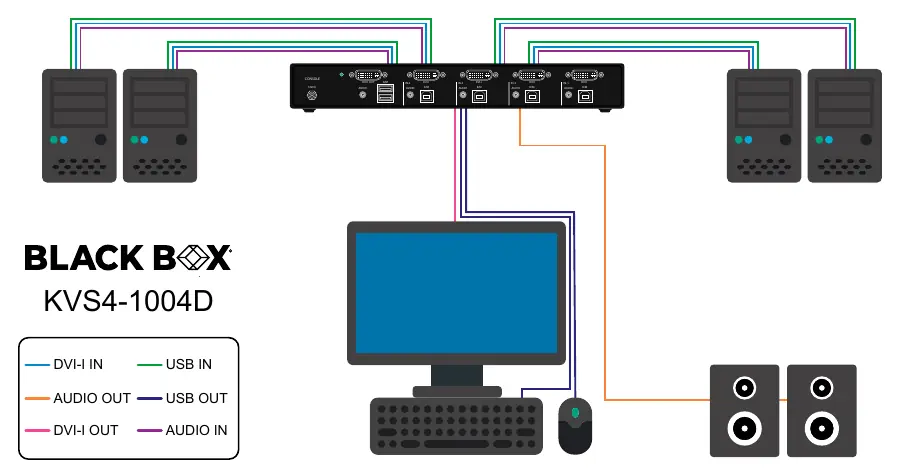

Schemat połączeń dla jednostki Single-Head
Schemat połączeń dla jednostki Single-Head
Schemat połączeń dla jednostki Multi-Head
Schemat połączeń dla jednostki Multi-Head
Dodatkowe zdjęcie montażowe ze strony 11
Dodatkowe zdjęcie montażowe ze strony 11

Jednostki Single-Head

  1. Podłącz kable DVI z wyjść wideo komputerów do portów DVI-I IN w przełączniku.
  2. Podłącz kable USB (typ A do B) z komputerów do portów USB w przełączniku.
  3. Opcjonalnie podłącz kable audio (3.5mm).
  4. Podłącz monitor do portu DVI-I OUT konsoli.
  5. Podłącz klawiaturę i mysz do portów konsoli USB.
  6. Podłącz zasilanie 12V DC i włącz komputery.

Jednostki Multi-Head

W przypadku jednostek obsługujących wiele monitorów, wszystkie porty wideo jednego komputera muszą być podłączone do tego samego kanału (porty ułożone pionowo).

Konfiguracja CAC

Modele z obsługą CAC (Common Access Card) pozwalają na podłączenie czytników kart inteligentnych. Konfiguracja odbywa się poprzez oprogramowanie Administration and Security Management. Domyślne dane logowania to użytkownik "user" i hasło "12345".

Menu oprogramowania do konfiguracji CAC
Menu oprogramowania do konfiguracji CAC

Rozwiązywanie problemów

  • Wszystkie diody migają i słychać brzęczyk: Urządzenie zostało naruszone (tampered). Funkcje są trwale wyłączone. Skontaktuj się z pomocą techniczną.
  • Diody świecą, ale brak obrazu: Sprawdź kable wideo, zrestartuj komputery, sprawdź czy monitor działa bezpośrednio z komputerem.
  • Klawiatura/Mysz nie działa: Sprawdź połączenia USB, upewnij się, że używasz standardowej klawiatury HID (bez hubów USB).

Dane techniczne

Urządzenie wymaga zasilacza 12V DC, 3A. Obsługuje rozdzielczości do 2560 x 1600 @ 60Hz lub 3840x2160 @ 30Hz (z adapterem HDMI-to-DVI). Temperatura pracy wynosi od 0°C do 40°C.

Praktyczna pomoc

Typowe problemy

Wszystkie diody migają i słychać brzęczyk

Urządzenie zostało naruszone (tampered). Funkcje są trwale wyłączone. Skontaktuj się z pomocą techniczną Black Box.

Brak obrazu na monitorze

Sprawdź połączenia kabli wideo, zrestartuj komputery lub przetestuj monitor bezpośrednio z komputerem.

Klawiatura lub mysz nie działa

Upewnij się, że używasz standardowej klawiatury/myszy HID bez wbudowanych hubów USB. Sprawdź połączenia kabli USB.

Brak dźwięku

Sprawdź połączenia kabli audio 3.5mm oraz ustawienia wyjścia dźwięku w systemie operacyjnym komputera.

Przed użyciem

  • Wyłącz zasilanie przed podłączeniem kabli.
  • Użyj kabli DVI-I dla połączeń wideo.
  • Użyj kabli USB typu A-B dla danych.
  • Upewnij się, że używasz zasilacza 12V DC z polaryzacją dodatnią w środku.
  • Podłącz monitor do portu konsoli przed włączeniem zasilania (dla procesu EDID Learn).

Parametry w praktyce

DVI-I Dual Link
Standard wideo obsługujący wysokie rozdzielczości.

Ilustracje i schematy

  • Panel przedni: Przyciski wyboru portów i diody statusu.
  • Panel tylny: Porty wejściowe DVI, USB, Audio oraz porty konsoli.

Zgodność modelu

  • Nie obsługuje urządzeń bezprzewodowych.
  • Nie obsługuje klawiatur z wbudowanymi hubami USB.
  • Nie obsługuje mikrofonów ani zestawów słuchawkowych z mikrofonem.
