Instrukcja obsługi wzmacniacza samochodowego VIBE Powerbox 100.4M
Szybki przewodnik po instalacji i konfiguracji wzmacniacza VIBE Powerbox 100.4M. Dowiedz się, jak poprawnie podłączyć zasilanie, sygnał audio, skonfigurować zwrotnice oraz jak bezpiecznie użytkować sprzęt.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Wzmacniacz VIBE Powerbox 100.4M to kompaktowe urządzenie klasy D. Podczas instalacji kluczowe jest zapewnienie odpowiedniej wentylacji (minimum 5 cm wolnej przestrzeni wokół obudowy) oraz montaż na stabilnej, suchej powierzchni. Nigdy nie montuj wzmacniacza do góry nogami, ponieważ prowadzi to do przegrzania i trwałego uszkodzenia urządzenia.
Bezpieczeństwo
Wzmacniacz generuje dodatkowe obciążenie dla układu ładowania pojazdu. Należy zawsze stosować bezpiecznik na przewodzie zasilającym, umieszczony nie dalej niż 45 cm (18 cali) od akumulatora. Podczas pracy radiator może stać się bardzo gorący – nie dotykaj go w trakcie ani bezpośrednio po użyciu. Upewnij się, że nie styka się on z materiałami wrażliwymi na ciepło, takimi jak tapicerka czy plastik.
Montaż i podłączenia
Do zasilania i uziemienia należy użyć przewodu o przekroju co najmniej 8 AWG. Przewód masowy powinien być podłączony bezpośrednio do niepolakierowanego metalu podwozia pojazdu. W przypadku korzystania z wejść wysokopoziomowych (High Level Input), wzmacniacz posiada funkcję automatycznego włączania (Autosense), co eliminuje potrzebę podłączania przewodu sterującego (Remote). Nie podłączaj jednocześnie wejść wysokopoziomowych i niskopoziomowych (RCA).
Konfiguracja i ustawienia
Wzmacniacz posiada niezależne sterowanie dla kanałów CH1/CH2 oraz CH3/CH4. Możesz wybrać tryb pracy zwrotnicy: FR (Full Range), HPF (High Pass Filter) lub LPF (Low Pass Filter). Częstotliwość odcięcia dla filtrów górnoprzepustowych jest regulowana w zakresie 10Hz-500Hz, a dla dolnoprzepustowych 40Hz-4kHz. Przełącznik trybu wejścia pozwala na obsługę sygnału 2-kanałowego lub 4-kanałowego.
Rozwiązywanie problemów
Stan pracy wzmacniacza sygnalizuje dioda LED: zielona oznacza normalną pracę, natomiast czerwona wskazuje na tryb ochrony (protection mode). W przypadku problemów z dźwiękiem, sprawdź poprawność połączeń kabli głośnikowych oraz impedancję podłączonych głośników (minimum 2 Ohm dla trybu stereo, 4 Ohm dla trybu mostkowanego).
Dane techniczne
Model 100.4M oferuje moc RMS 4 x 100W przy 4 Ohm lub 4 x 120W przy 2 Ohm. W trybie mostkowanym (Mono) osiąga 2 x 240W przy 4 Ohm. Pasmo przenoszenia wynosi 10Hz - 30kHz.
Praktyczna pomoc
Typowe problemy
Czerwona dioda LED świeci się
Wzmacniacz wszedł w tryb ochrony. Sprawdź impedancję głośników, czy nie jest zbyt niska, oraz upewnij się, że nie ma zwarcia w instalacji.
Wzmacniacz się przegrzewa
Sprawdź, czy wokół obudowy jest co najmniej 5 cm wolnej przestrzeni i czy urządzenie nie jest zamontowane do góry nogami.
Brak dźwięku przy wejściu wysokopoziomowym
Upewnij się, że nie podłączono jednocześnie wejść RCA i wysokopoziomowych. Sprawdź, czy przewody głośnikowe są poprawnie wpięte.
Przed użyciem
- Użyj przewodu zasilającego o przekroju minimum 8 AWG.
- Zainstaluj bezpiecznik na przewodzie zasilającym w odległości do 45 cm od akumulatora.
- Podłącz masę do czystego, niepolakierowanego metalu podwozia.
- Upewnij się, że impedancja głośników wynosi minimum 2 Ohm (stereo) lub 4 Ohm (mostek).
- Zapewnij minimum 5 cm odstępu wokół radiatora dla chłodzenia.
Parametry w praktyce
- RMS @ 4 Ohm Stereo
- Moc ciągła wzmacniacza przy obciążeniu 4 Ohm na kanał.
- HPF (High Pass Filter)
- Filtr odcinający niskie tony, przepuszcza tylko wysokie częstotliwości.
- LPF (Low Pass Filter)
- Filtr odcinający wysokie tony, przepuszcza tylko niskie częstotliwości.
Ilustracje i schematy

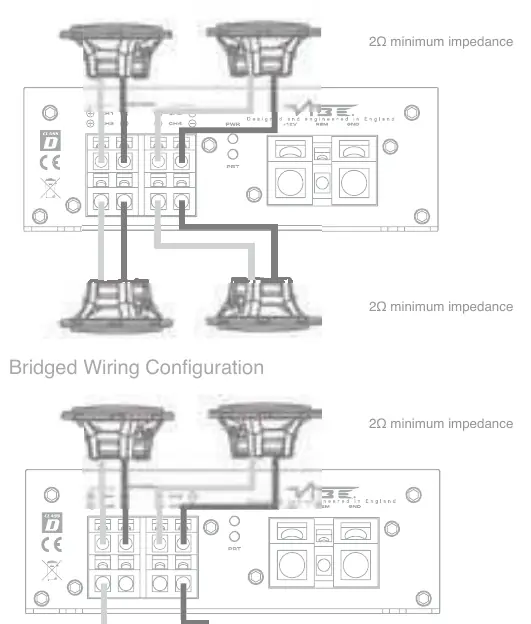

- Schemat 4-kanałowy: pokazuje podłączenie czterech głośników do czterech niezależnych kanałów.
- Schemat mostkowany: pokazuje sposób łączenia kanałów w celu uzyskania większej mocy dla subwoofera.
- Schemat zasilania: wskazuje lokalizację bezpiecznika przy akumulatorze oraz punktu masowego na podwoziu.
Zgodność modelu
- Wymagana impedancja głośników: minimum 2 Ohm dla trybu stereo.
- Wymagana impedancja głośników: minimum 4 Ohm dla trybu mostkowanego.
- Nie podłączaj jednocześnie wejść wysokopoziomowych i niskopoziomowych (RCA).
