Instrukcja obsługi kinkietu ściennego Wayfair 2090-WSC
Szybki przewodnik instalacji kinkietu ściennego Wayfair 2090-WSC. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować wspornik i zainstalować klosz.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu kinkietu ściennego, w tym podłączenie przewodów elektrycznych oraz instalację klosza. Instalacja powinna być wykonana przez wykwalifikowanego elektryka. str. 3
Najważniejsze czynności
- Wyłączenie zasilania str. 3
- Podłączenie przewodów str. 2, 3
Pierwsze uruchomienie
- Po zakończeniu montażu włącz zasilanie i przetestuj działanie lampy. str. 3
Gdzie szukać w PDF
- Wskazówki oświetleniowe str. 1
- Schemat połączeń i części str. 2
- Instrukcja montażu str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instalacja kinkietu powinna być przeprowadzona przez wykwalifikowanego elektryka. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku głównym. Produkt jest dostarczany w stanie zmontowanym i gotowym do instalacji.
Przygotowanie do instalacji
Ostrożnie wyjmij oprawę z opakowania wraz z żółtą torebką zawierającą części montażowe. Usuń starą oprawę ze ściany, w tym stary wspornik montażowy.
- Odkręć małe śruby (C), aby oddzielić wspornik montażowy (A) od płyty tylnej (D), jeśli są połączone.
- Przyłóż wspornik montażowy (A) do puszki przyłączeniowej w ścianie. Upewnij się, że otwory boczne są wypoziomowane i równoległe do podłogi.
- Przymocuj wspornik (A) do puszki za pomocą śrub montażowych (B).
- Przeciągnij przewody zasilające przez środek wspornika (A).
Podłączenie przewodów

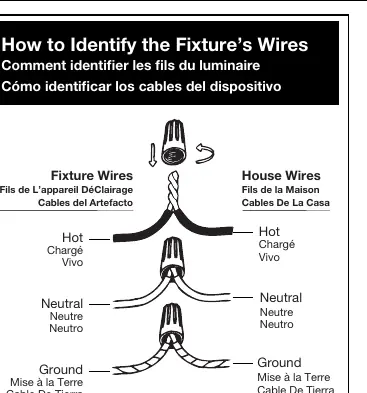

Podczas podłączania przewodów zaleca się pomoc drugiej osoby, która podtrzyma ciężar oprawy. Skorzystaj ze schematu połączeń:
- Faza (Hot): Przewód gładki, czarny lub przezroczysty z czarnym wewnętrznym splotem.
- Neutralny (Neutral): Przewód żebrowany, biały lub przezroczysty z białym wewnętrznym splotem.
- Uziemienie (Ground): Przewód miedziany, goły metal, zielony lub przezroczysty z zielonym wewnętrznym splotem.
Skręć końce par przewodów razem, a następnie zabezpiecz je nakrętką (złączką). Jeśli w puszce nie ma przewodu uziemiającego, użyj śruby uziemiającej (E) na wsporniku montażowym, aby podłączyć przewód uziemiający urządzenia.
Montaż końcowy
- Umieść płytę tylną (D) na wsporniku montażowym (A), dopasowując otwory.
- Zabezpiecz płytę tylną za pomocą małych śrub (C).
- Zainstaluj żarówkę (brak w zestawie) w oprawce (F), przestrzegając maksymalnej dopuszczalnej mocy.
- Umieść szklany klosz (G) na nasadce (H) korpusu lampy.
- Włącz zasilanie i przetestuj działanie lampy.
Wskazówki dotyczące oświetlenia
Aby uzyskać najlepszy efekt, pamiętaj o warstwowym oświetleniu (oświetlenie zadaniowe i otoczenia). Zaleca się stosowanie ściemniaczy, które pozwalają kontrolować poziom natężenia światła.
Informacje o producencie
Wayfair
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce przyłączeniowej
Zlokalizuj śrubę uziemiającą (E) na wsporniku montażowym i owiń wokół niej przewód uziemiający urządzenia, a następnie dokręć śrubokrętem.
Płyta tylna nie pasuje do wspornika
Upewnij się, że wspornik montażowy (A) jest wypoziomowany i równoległy do podłogi, a otwory w płycie tylnej (D) są idealnie dopasowane do otworów bocznych wspornika.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Przygotuj śrubokręt
- Upewnij się, że masz żarówkę o odpowiedniej mocy
- Poproś o pomoc drugą osobę do podtrzymania oprawy podczas montażu
- Sprawdź, czy wszystkie części (A-H) są w zestawie
Parametry w praktyce
- Maksymalna moc
- Nie przekraczaj zalecanej mocy żarówki podanej w specyfikacji produktu, aby uniknąć przegrzania.
Ilustracje i schematy
- A: Wspornik montażowy
- B: Śruby montażowe
- C: Małe śruby mocujące płytę tylną
- D: Płyta tylna
- E: Śruba uziemiająca
Zgodność modelu
- Instalacja wymaga puszki przyłączeniowej w ścianie.
- Wymaga żarówki (brak w zestawie).
