Instrukcja montażu lampy Wayfair 2073-SF Smyth 3 Light Semi Flush
Kompletny przewodnik instalacji lampy Wayfair 2073-SF. Dowiedz się, jak bezpiecznie zamontować lampę w wersji sufitowej lub wiszącej, podłączyć przewody oraz poprawnie zawiesić oprawę.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa Wayfair 2073-SF może być montowana jako lampa sufitowa (flush) lub wisząca (pendant). Wymaga wyłączenia zasilania przed instalacją i podłączenia przewodów zgodnie z kolorystyką (Hot/Neutral/Ground). str. 3, 4
Najważniejsze czynności
- Montaż sufitowy (Flush) str. 3, 4
- Montaż wiszący (Pendant) str. 3, 4
- Podłączenie przewodów str. 3, 4
Problemy i rozwiązania
Brak przewodu uziemiającego w puszce
Owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.
str. 3, 4Gdzie szukać w PDF
- Wskazówki dotyczące wysokości zawieszenia str. 1
- Schemat montażu i okablowania str. 2
- Instrukcja montażu (EN) str. 3
- Instrukcja montażu (FR/ES) str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa Wayfair 2073-SF Smyth 3 Light Semi Flush jest przeznaczona do montażu wewnętrznego. Instrukcja przewiduje dwa warianty instalacji: jako lampa sufitowa (Flush) lub jako lampa wisząca (Pendant). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Instalacja powinna być wykonana przez wykwalifikowanego elektryka.
Przygotowanie do instalacji
Przed rozpoczęciem montażu należy:
- Wyłączyć zasilanie elektryczne.
- Usunąć starą oprawę oświetleniową wraz ze starym wspornikiem montażowym.
- Rozpakować zestaw i upewnić się, że wszystkie elementy znajdują się w żółtej torbie.
- Zdecydować o typie montażu (sufitowy lub wiszący) i przygotować odpowiednie elementy montażowe.
Instalacja sufitowa (Flush)
- Zamontuj okrągły wspornik montażowy (B) do puszki przyłączeniowej za pomocą śrub (D). Upewnij się, że śruby montażowe (A) są ustawione pionowo.
- Przełóż przewody lampy przez pręt (N) i przykręć go do korpusu (V).
- Zamocuj pręty boczne (M) do haków (O) na korpusie lampy.
- Zawieś korpus lampy na wsporniku montażowym, podłącz przewody i zabezpiecz czaszę (F) za pomocą ozdobnych nakrętek (G).
Instalacja wisząca (Pendant)
- Zamontuj prostokątny wspornik montażowy (A) do puszki przyłączeniowej.
- Dostosuj wysokość zawieszenia, używając odpowiedniej liczby ogniw łańcucha (J).
- Przełóż przewody przez łańcuch i pętlę czaszy (H).
- Podłącz łańcuch do pętli górnej (L) za pomocą łączników (K).
- Zabezpiecz czaszę (G) za pomocą kołnierza pętli (I).
Podłączenie elektryczne
Podłącz przewody lampy do przewodów zasilających w puszce przyłączeniowej zgodnie z poniższymi zasadami:
- Przewód fazowy (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym splotem.
- Przewód neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym splotem.
- Przewód uziemiający (Ground): Miedziany, zielony lub przezroczysty z zielonym wewnętrznym splotem.
Jeśli w puszce nie ma przewodu uziemiającego, owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.
Wykończenie
Po podłączeniu przewodów i zamocowaniu czaszy:
- Nasunąć osłony świec (Q) na oprawki.
- Zainstalować żarówki (brak w zestawie).
- Umieścić szklany klosz (S) na dolnej pokrywie (T).
- Przykręcić dolny element ozdobny (U) do dolnego zespołu (R).
Informacje o producencie
Wayfair
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce przyłączeniowej
Owiń przewód uziemiający lampy wokół śruby uziemiającej (E) znajdującej się na wsporniku montażowym.
Lampa wisi nierówno (wersja wisząca)
Sprawdź, czy łańcuch jest poprawnie połączony i czy wszystkie ogniwa są zamknięte. Upewnij się, że przewody nie napinają łańcucha w sposób nierównomierny.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Sprawdź zawartość żółtej torby z częściami
- Wybierz typ montażu: sufitowy lub wiszący
- Przygotuj śrubokręt
- Upewnij się, że masz odpowiednie żarówki
Ilustracje i schematy
- Schemat 1: Wskazówki dotyczące wysokości zawieszenia nad wyspą kuchenną, stołem jadalnym i w otwartych przestrzeniach.

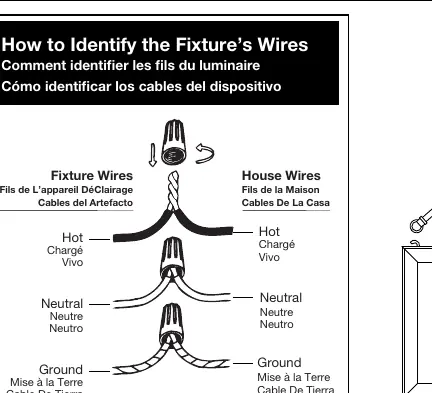

- Schemat 2: Identyfikacja przewodów (Hot, Neutral, Ground) oraz schemat połączeń elektrycznych.
- Schemat 3: Rysunek techniczny montażu sufitowego (Flush) i wiszącego (Pendant) z oznaczeniem części.
Zgodność modelu
- Lampa może być montowana jako sufitowa lub wisząca.
- Wymaga użycia żarówek zgodnych ze specyfikacją (brak w zestawie).
