Instrukcja montażu lampy sufitowej Wayfair 2072-FM Stabler
Pobierz instrukcję montażu lampy sufitowej Wayfair 2072-FM Stabler. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować wspornik i zainstalować oświetlenie.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu lampy sufitowej, w tym przygotowanie wspornika, podłączenie przewodów elektrycznych oraz finalne mocowanie klosza. str. 3
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem prac str. 3
- Podłącz przewody zgodnie z kolorami (faza do fazy, neutralny do neutralnego, uziemienie do uziemienia) str. 2, 3
Pierwsze uruchomienie
- Po zakończeniu montażu i instalacji żarówek włącz zasilanie i przetestuj lampę. str. 3
Gdzie szukać w PDF
- Wskazówki oświetleniowe str. 1
- Schemat połączeń i montażu str. 2
- Instrukcja montażu (tekstowa) str. 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu lampy sufitowej. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Instalacja powinna być przeprowadzona przez wykwalifikowanego specjalistę.
Przygotowanie do instalacji
Przed rozpoczęciem montażu należy:
- Wyłączyć zasilanie w obwodzie.
- Usunąć starą oprawę oświetleniową wraz ze starym wspornikiem montażowym.
- Przygotować wspornik montażowy (B) oraz śruby montażowe (A).
Montaż wspornika
Wspornik montażowy (B) posiada kilka gwintowanych otworów. Należy wkręcić śruby montażowe (A) w odpowiednie otwory wspornika, używając nakrętek (C) do ich zabezpieczenia. Następnie należy przymocować wspornik (B) do puszki przyłączeniowej za pomocą śrub (D), upewniając się, że śruby montażowe (A) są ustawione pionowo.
Podłączenie przewodów
Podczas podłączania przewodów zaleca się pomoc drugiej osoby, która podtrzyma lampę. Należy połączyć przewody lampy z przewodami zasilającymi z puszki przyłączeniowej:
- Przewód fazowy (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym gwintem.
- Przewód neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym gwintem.
- Przewód uziemiający (Ground): Miedziany, goły metal, zielony lub przezroczysty z wewnętrznym gwintem.
Po połączeniu par przewodów należy je skręcić i zabezpieczyć złączką. Jeśli w puszce nie ma przewodu uziemiającego, należy owinąć przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.
Wykończenie instalacji
Po podłączeniu przewodów należy wsunąć je do puszki przyłączeniowej. Następnie należy unieść czaszę lampy (F) do sufitu, tak aby śruby montażowe (A) przeszły przez otwory w czaszy. Całość należy zabezpieczyć nakrętkami dekoracyjnymi (H). Na koniec należy zainstalować żarówki zgodnie ze specyfikacją produktu, włączyć zasilanie i przetestować działanie lampy.
Wskazówki dotyczące oświetlenia
Instrukcja zawiera również ogólne porady dotyczące aranżacji oświetlenia, takie jak zachowanie odpowiedniej wysokości montażu (co najmniej 30 cali nad blatem kuchennym lub stołem w jadalni) oraz stosowanie ściemniaczy w celu lepszej kontroli natężenia światła.
Informacje o producencie
Wayfair
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce przyłączeniowej
Owiń przewód uziemiający lampy wokół śruby uziemiającej (E) znajdującej się na wsporniku montażowym i dokręć śrubę.
Trudności z utrzymaniem lampy podczas podłączania przewodów
Poproś o pomoc drugą osobę, która podtrzyma ciężar lampy podczas wykonywania połączeń elektrycznych.
Przed użyciem
- Wyłącz zasilanie na bezpieczniku lub wyłączniku automatycznym
- Przygotuj śrubokręt
- Upewnij się, że masz pomocnika do podtrzymania lampy
- Sprawdź, czy posiadasz odpowiednie żarówki zgodne ze specyfikacją
Parametry w praktyce
- Przewód fazowy (Hot)
- Gładki, czarny lub przezroczysty z czarnym wewnętrznym gwintem
- Przewód neutralny (Neutral)
- Żebrowany, biały lub przezroczysty z białym wewnętrznym gwintem
- Przewód uziemiający (Ground)
- Miedziany, goły metal, zielony lub przezroczysty z wewnętrznym gwintem
Ilustracje i schematy

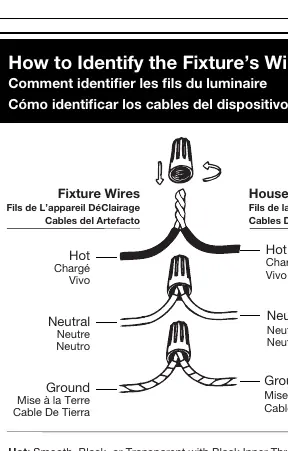

- Schemat przedstawia sposób łączenia przewodów za pomocą złączek (skręcanie w tym samym kierunku).

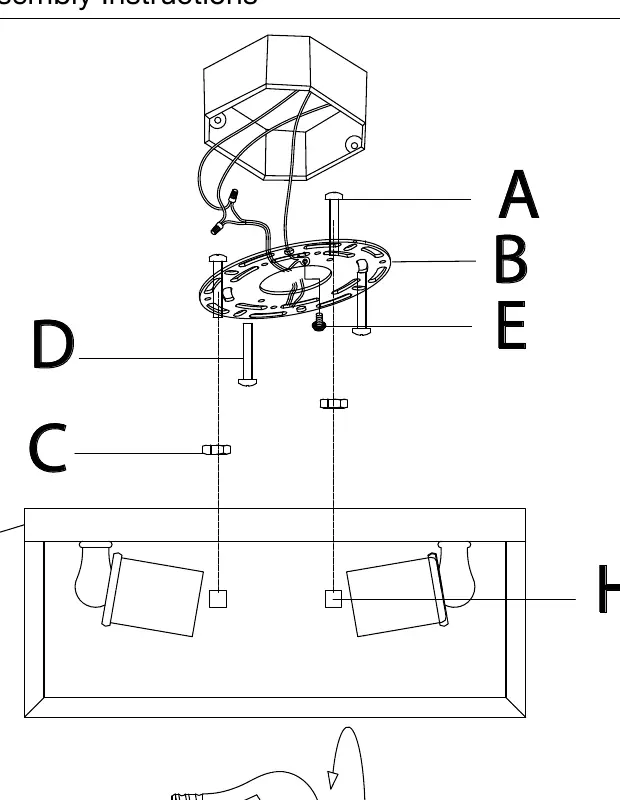

- Rysunek montażowy pokazuje kolejność elementów: wspornik (B), śruby (A), nakrętki (C), śruby montażowe (D), śruba uziemiająca (E), czasza (F) oraz nakrętki dekoracyjne (H).
Zgodność modelu
- Instalacja wymaga profesjonalnego montażu.
- Nie przekraczaj maksymalnej mocy żarówek określonej w specyfikacji lampy.
