Instrukcja montażu lampy wiszącej Wayfair 2072-LP Stagner
Kompletny przewodnik instalacji lampy wiszącej Wayfair 2072-LP Stagner. Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody i dostosować wysokość zawieszenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu lampy wiszącej Wayfair 2072-LP, w tym regulację wysokości za pomocą dołączonych prętów oraz schemat podłączenia przewodów elektrycznych. str. 2, 3
Najważniejsze czynności
- Podłączenie przewodów str. 2, 3
- Regulacja wysokości str. 3, 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pręty | 3x 12", 1x 6" | Elementy do regulacji wysokości zawieszenia | str. 3, 4 |
Gdzie szukać w PDF
- Wskazówki dotyczące oświetlenia str. 1
- Schemat montażu i okablowania str. 2
- Instrukcja montażu (EN) str. 3
- Instrukcja montażu (ES) str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instalacja lampy wiszącej Wayfair 2072-LP Stagner musi być przeprowadzona przez wykwalifikowanego elektryka. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Lampa przeznaczona jest do montażu sufitowego.
Przygotowanie do instalacji
Przed rozpoczęciem montażu należy upewnić się, że zestaw zawiera wszystkie elementy. Należy usunąć stare mocowania i przygotować wspornik montażowy (A), który zostanie przykręcony do puszki przyłączeniowej za pomocą śrub (B).
Montaż lampy
Wysokość zawieszenia lampy można regulować za pomocą dołączonych prętów (M - 12 cali, L - 6 cali).
- Wybierz odpowiednią liczbę prętów dla pożądanej wysokości.
- Przeciągnij przewody przez pręty przed ich skręceniem.
- Przymocuj pręty do korpusu lampy (Q) i do przegubu (I) przy czaszy (G).
- Upewnij się, że przewody są napięte przed skręceniem prętów.
Podłączenie elektryczne

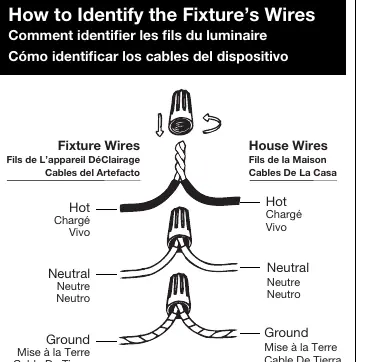

Podłącz przewody lampy do przewodów zasilających w puszce przyłączeniowej zgodnie z poniższym schematem:
- Przewód fazowy (Hot): czarny, gładki lub przezroczysty z czarnym wewnętrznym splotem.
- Przewód neutralny (Neutral): biały, żebrowany lub przezroczysty z białym wewnętrznym splotem.
- Przewód uziemiający (Ground): zielony, miedziany, goły metal lub przezroczysty z zielonym wewnętrznym splotem.
Jeśli w puszce nie ma przewodu uziemiającego, należy owinąć przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.
Wykończenie instalacji
Po poprawnym podłączeniu przewodów, wsuń czaszę (G) do sufitu i zabezpiecz ją nakrętką (H). Zainstaluj żarówki zgodnie ze specyfikacją urządzenia, pamiętając, aby nie przekraczać maksymalnej zalecanej mocy.
Informacje o producencie
Wayfair
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce przyłączeniowej
Owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym i dokręć śrubę.
Lampa wisi zbyt nisko lub zbyt wysoko
Dostosuj liczbę użytych prętów (M - 12 cali, L - 6 cali) przed ostatecznym montażem.
Przed użyciem
- Wyłącz zasilanie elektryczne na bezpieczniku
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk
- Sprawdź zawartość zestawu (części A-Q)
- Przygotuj odpowiednią liczbę prętów dla pożądanej wysokości
- Upewnij się, że używasz żarówek o mocy nieprzekraczającej limitu
Parametry w praktyce
- Maksymalna moc
- Należy przestrzegać maksymalnej mocy żarówek określonej w specyfikacji lampy
Ilustracje i schematy
- Schemat połączeń przewodów (Hot, Neutral, Ground) znajduje się na stronie 2
- Rysunek montażowy (exploded view) przedstawia kolejność łączenia prętów i czaszy
Zgodność modelu
- Wymaga profesjonalnego montażu
- Wymaga puszki przyłączeniowej w suficie
