Instrukcja obsługi wzmacniacza samochodowego Zapco HB 104D II / HB 154D II / HB 501D II
Szybki przewodnik po instalacji i konfiguracji wzmacniaczy samochodowych Zapco serii HB. Dowiedz się, jak poprawnie podłączyć zasilanie, głośniki oraz ustawić parametry dźwięku dla modeli HB 104D II, HB 154D II i HB 501D II.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i obsługi wzmacniaczy samochodowych Zapco serii Harmony Blue Note (HB), w tym modeli HB 104D II, HB 154D II oraz HB 501D II. Dokument zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia zasilania, konfiguracji sygnału oraz podłączenia głośników.
Instalacja i bezpieczeństwo
- Bezpiecznik: ZAPCO zaleca montaż bezpiecznika lub wyłącznika automatycznego w odległości do 18 cali (ok. 45 cm) od akumulatora.
- Prowadzenie przewodów: Unikaj prowadzenia kabli w pobliżu gorących lub ruchomych elementów (np. pedały gazu, hamulca, sprzęgła). Używaj przepustów kablowych przy przechodzeniu przez metalowe panele.
- Wentylacja: Wzmacniacz wymaga odpowiedniej wentylacji. Nie montuj go w komorze silnika ani w miejscach o wysokiej wilgotności.
- Wibracje: Nie montuj wzmacniacza bezpośrednio na obudowie subwoofera ani w miejscach narażonych na nadmierne wibracje.
Podłączenie zasilania
- +12V B: Główne wejście zasilania, podłączane do dodatniego (+) bieguna akumulatora.
- GND: Główny przewód masowy, musi być solidnie przykręcony do czystego, niepomalowanego metalu karoserii pojazdu.
- REM: Wejście zdalnego włączania (+12V), podłączane do wyjścia sterującego jednostki głównej (radioodtwarzacza) lub terminala akcesoriów (ACC).
Ustawienia wzmocnienia (Gain)
Potencjometry wzmocnienia (Gain) nie służą do regulacji głośności. Należy ich używać tylko wtedy, gdy jest to absolutnie konieczne. Zbyt wysokie ustawienie wzmocnienia zwiększa poziom szumów, ryzyko zniekształceń i zmniejsza zakres dynamiki systemu.
Panele sterowania i podłączenia
Wzmacniacze posiadają dedykowane panele sterowania umożliwiające regulację filtrów (HPF, LPF, Full), wzmocnienia (Gain) oraz w modelu HB 501D II – podbicia basów (Bass Boost) i filtra subsonicznego. Schematy połączeń głośników różnią się w zależności od modelu (4-kanałowe vs monoblok) i wymaganej impedancji (2-4 Ohm lub 4-8 Ohm).
Praktyczna pomoc
Typowe problemy
Wzmacniacz się przegrzewa
Zapewnij odpowiednią wentylację. Nie montuj urządzenia w komorze silnika ani w miejscach o ograniczonej cyrkulacji powietrza.
Słaba jakość dźwięku lub szumy
Sprawdź ustawienia Gain. Zbyt wysokie ustawienie wzmocnienia powoduje przesterowanie i zwiększa szumy. Nie używaj Gain jako regulacji głośności.
Wzmacniacz nie włącza się
Sprawdź połączenie przewodu REM (Remote) z radiem oraz bezpiecznik na głównym przewodzie zasilającym.
Przed użyciem
- Zainstaluj bezpiecznik w odległości do 45 cm od akumulatora.
- Upewnij się, że przewody zasilające są oddalone od ruchomych części pojazdu.
- Użyj przepustów przy przechodzeniu przez metalowe ściany grodziowe.
- Podłącz GND do czystego, niepomalowanego metalu karoserii.
- Ustaw wszystkie pokrętła Gain na minimum przed pierwszym uruchomieniem.
Parametry w praktyce
- Gain Control
- Regulacja czułości wejściowej (dopasowanie sygnału z radia).
- Crossover (HPF/LPF/Full)
- Filtr częstotliwości: HPF (odcina basy), LPF (odcina wysokie tony), Full (pełne pasmo).
Ilustracje i schematy

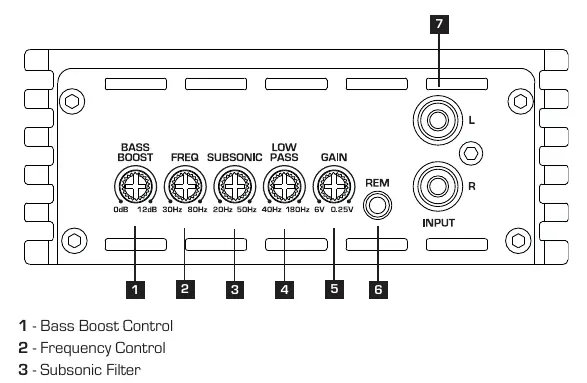

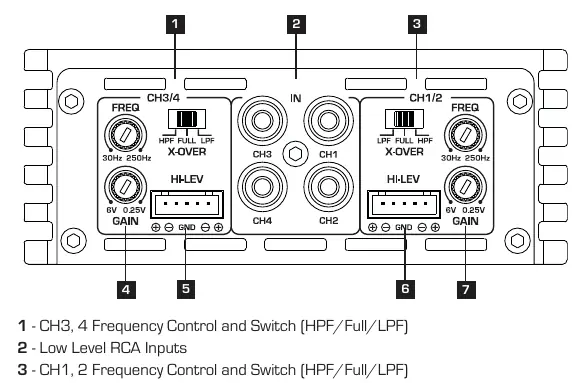

- Panele sterowania: pokazują rozmieszczenie pokręteł Gain, filtrów częstotliwości oraz wejść RCA/Hi-Level.

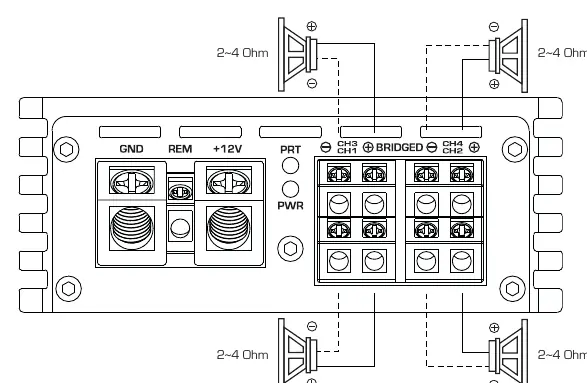

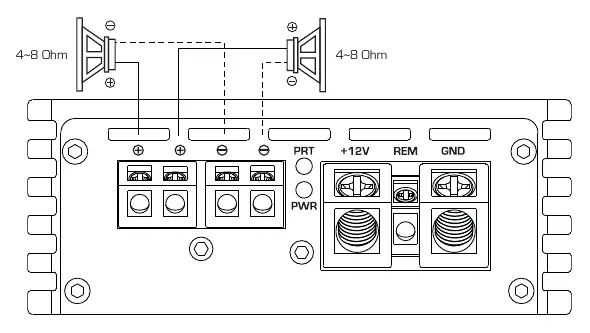

- Schematy połączeń: ilustrują poprawne podłączenie głośników do terminali wyjściowych wzmacniacza.
Zgodność modelu
- Modele HB 104D II i 154D II to wzmacniacze 4-kanałowe.
- Model HB 501D II to wzmacniacz 1-kanałowy (monoblok).
