Instrukcja obsługi laptopa Acer Aspire 1820PT / 1420P
Szybki przewodnik po laptopie Acer Aspire 1820PT / 1420P. Poznaj układ portów, funkcje klawiszy skrótu, specyfikację techniczną oraz podstawowe elementy budowy urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ten dokument to skrócona instrukcja obsługi laptopa Acer Aspire 1820PT / 1420P, zawierająca opis budowy urządzenia, układu portów, klawiszy skrótu oraz podstawowe dane techniczne. str. 1
Najważniejsze czynności
- Dostęp do pełnej instrukcji str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Ekran | 11.6" HD 1366 x 768 | Rozdzielczość ekranu | str. 11 |
| Waga | 1.72 kg | Waga urządzenia (non-3G SKU) | str. 11 |
Gdzie szukać w PDF
- Opis urządzenia (widok z góry) str. 4
- Klawisze skrótu str. 6
- Układ portów (lewa/prawa strona) str. 8, 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest skróconą instrukcją obsługi (Quick Guide) dla serii laptopów Acer Aspire 1820PT / 1420P. Zawiera on podstawowe informacje o budowie urządzenia, układzie portów, obsłudze klawiszy skrótu oraz specyfikację techniczną. W celu uzyskania szczegółowych informacji na temat narzędzi systemowych, odzyskiwania danych i rozwiązywania problemów, należy skorzystać z pełnej instrukcji AcerSystem User Guide, dostępnej na komputerze (Start -> Wszystkie programy -> AcerSystem -> AcerSystem User Guide).
Opis urządzenia i układ portów
Laptop posiada szereg złączy i wskaźników ułatwiających pracę. Poniżej przedstawiono kluczowe elementy:

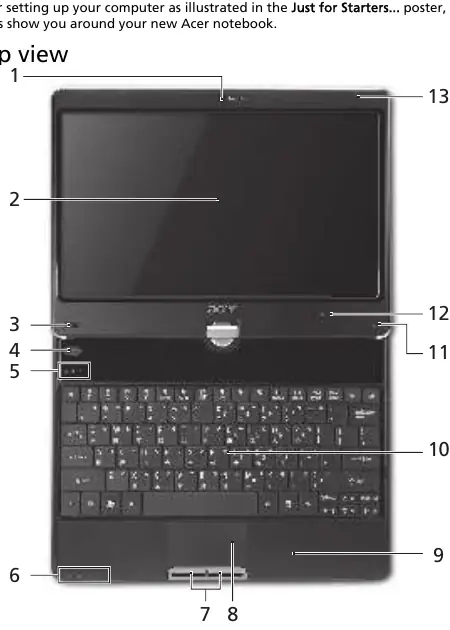

Widok z góry
- Kamera internetowa: Acer Crystal Eye do komunikacji wideo.
- Ekran: Wyświetlacz LCD (konfiguracja może się różnić w zależności od modelu).
- Klawiatura i Touchpad: Standardowe urządzenia wejściowe.
- Wskaźniki LED: Informują o aktywności dysku HDD, stanie zasilania, baterii, Bluetooth oraz sieci WLAN/3G.
Widok z lewej strony
- Port VGA: Do podłączenia zewnętrznego monitora lub projektora.
- Gniazdo zasilania (DC-in): Do podłączenia zasilacza sieciowego.
- Port HDMI: Do przesyłania cyfrowego sygnału wideo wysokiej rozdzielczości.
- Port USB 2.0: Do podłączania urządzeń peryferyjnych.
Widok z prawej strony
- Czytnik kart: Obsługuje karty SD, MMC, MS, MS PRO, xD.
- Gniazda audio: Wyjście słuchawkowe/głośnikowe z obsługą S/PDIF oraz wejście mikrofonowe.
- Port Ethernet (RJ-45): Do połączeń sieciowych.
- Gniazdo blokady Kensington: Do zabezpieczenia laptopa przed kradzieżą.
Klawisze skrótu (Hotkeys)
Komputer wykorzystuje kombinacje klawisza Fn z klawiszami funkcyjnymi (F1-F8) oraz strzałkami do szybkiego sterowania funkcjami:
- Fn + F1: Zarządzanie zasilaniem.
- Fn + F2: Właściwości systemu.
- Fn + F3: Włączanie/wyłączanie Bluetooth.
- Fn + F4: Tryb uśpienia.
- Fn + F5: Przełączanie wyświetlania (ekran/zewnętrzny monitor).
- Fn + F6: Wyłączenie podświetlenia ekranu.
- Fn + F7: Włączanie/wyłączanie touchpada.
- Fn + F8: Włączanie/wyłączanie głośników.
- Fn + Strzałki: Regulacja jasności ekranu i głośności dźwięku.
Dane techniczne
Laptop wyposażony jest w procesory Intel Core 2 Duo, Pentium lub Celeron. Pamięć RAM typu DDR3 z możliwością rozbudowy do 8 GB. Ekran o przekątnej 11.6 cala posiada rozdzielczość 1366 x 768. Urządzenie obsługuje łączność bezprzewodową WLAN (Intel WiFi Link) oraz Bluetooth 2.1.
Informacje o producencie
Acer Inc.
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy bateria jest naładowana (wskaźnik świeci na bursztynowo podczas ładowania, na niebiesko po naładowaniu w trybie AC).
- Zapoznaj się z układem portów, aby poprawnie podłączyć urządzenia peryferyjne.
- Użyj klawisza Fn w połączeniu z klawiszami funkcyjnymi (F1-F8) do sterowania funkcjami systemu.
- Upewnij się, że nie zasłaniasz otworów wentylacyjnych podczas pracy.
Ilustracje i schematy
- Widok z góry: kamera, ekran, klawiatura, touchpad, wskaźniki LED.
- Widok z lewej: port VGA, zasilanie, HDMI, USB.
- Widok z prawej: czytnik kart, audio, USB, zasilanie, Kensington, Ethernet.
Zgodność modelu
- Niektóre funkcje (np. Bluetooth, 3G) są dostępne tylko w wybranych modelach.
- Specyfikacje mogą się różnić w zależności od zakupionej konfiguracji.
