Instrukcja obsługi modułów wyjściowych FLEX I/O Digital DC Allen-Bradley 1794-OB8...
Kompletny przewodnik instalacji i konfiguracji modułów wyjściowych Allen-Bradley FLEX I/O Digital DC. Dowiedz się, jak poprawnie zamontować moduły 1794-OB8, 1794-OB8EP, 1794-OB16, 1794-OB16P oraz 1794-OB32P, podłączyć okablowanie oraz...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduły FLEX I/O Digital DC Output montuje się na bazach terminalowych 1794. Instalacja wymaga ustawienia przełącznika (keyswitch) w pozycji 2, poprawnego wysunięcia złącza Flexbus oraz podłączenia zasilania i sygnałów zgodnie z tabelami dla konkretnego modelu bazy terminalowej. str. 5, 6, 7
Najważniejsze czynności
- Montaż modułu str. 5
- Podłączenie okablowania str. 5, 6, 7
- Resetowanie błędów (1794-OB8EP) str. 8
Problemy i rozwiązania
Błąd wyjścia (Overload fault)
Usuń przyczynę błędu, a następnie zresetuj moduł przyciskiem, bitem w programie lub cyklem zasilania.
str. 8Konserwacja i reset
- Resetowanie błędu modułu 1794-OB8EP str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania (nom) | 24V DC | Znamionowe napięcie zasilania zewnętrznego. | str. 11 |
| Temperatura pracy | -20 do +55 °C | Zakres temperatur pracy dla większości modeli. | str. 11 |
Gdzie szukać w PDF
- Instalacja i montaż str. 5
- Schematy połączeń str. 6, 7, 8
- Specyfikacje techniczne str. 9, 10, 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji, konfiguracji i obsługi modułów wyjściowych FLEX I/O Digital DC: 1794-OB8, 1794-OB8EP, 1794-OB16, 1794-OB16P oraz 1794-OB32P. Dokument zawiera wytyczne dotyczące montażu na bazach terminalowych, schematy okablowania, mapowanie pamięci oraz specyfikacje techniczne. Urządzenia te są przeznaczone do pracy w środowiskach przemysłowych (Pollution Degree 2, Overvoltage Category II).
Montaż modułu

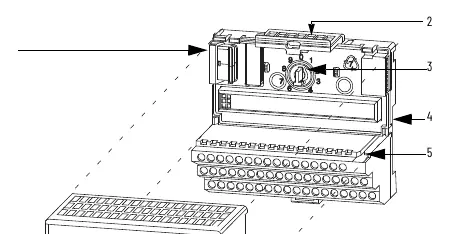

Moduły FLEX I/O montuje się na bazach terminalowych 1794. Przed instalacją należy:
- Ustawić przełącznik (keyswitch) na bazie terminalowej w pozycji 2.
- Upewnić się, że złącze Flexbus jest całkowicie wysunięte w lewo, aby umożliwić połączenie z sąsiednią bazą.
- Sprawdzić, czy piny na spodzie modułu są proste i wyrównane ze złączem w bazie.
- Wsunąć moduł, wyrównując listwę wyrównującą z rowkiem w bazie terminalowej, aż mechanizm zatrzaskowy zablokuje moduł.
Podłączenie okablowania
Sposób podłączenia zależy od modelu modułu i użytej bazy terminalowej (np. 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TBN, 1794-TB32, 1794-TB32S). Kluczowe zasady:
- Podłącz przewody wyjściowe do odpowiednich terminali (rzędy A i B).
- Podłącz zasilanie +V DC oraz wspólny przewód -V (Common) zgodnie z tabelami połączeń dla danego modelu.
- W przypadku łączenia szeregowego (daisychaining) zasilania do kolejnej bazy, użyj mostków między terminalami zasilania (np. 51 i 34).
- Całkowity pobór prądu przez bazę terminalową jest ograniczony do 10 A.
Konfiguracja i programowanie
Moduły konfiguruje się poprzez ustawianie bitów w słowie konfiguracyjnym. W przypadku modułu 1794-OB8EP, program może automatycznie sprawdzać bity błędów (fault bits). Błędy można resetować na trzy sposoby: przyciskiem reset na module, przełączeniem bitu resetu w programie lub poprzez cykl zasilania.
Bezpieczeństwo i środowisko pracy
Urządzenie jest wrażliwe na wyładowania elektrostatyczne (ESD). Podczas obsługi należy używać uziemionej opaski antystatycznej i unikać dotykania pinów. Moduł musi być zamontowany w obudowie o stopniu ochrony co najmniej IP54, jeśli jest stosowany w strefach zagrożonych wybuchem (Zone 2). Nie należy demontować modułu ani próbować napraw na własną rękę; w razie awarii należy zwrócić urządzenie do producenta.
Informacje o producencie
Allen-Bradley
Praktyczna pomoc
Typowe problemy
Błąd (fault) na module 1794-OB8EP
Zresetuj błąd przyciskiem na froncie modułu, przełącz bit resetu (write word 1, bit 08) lub wyłącz i włącz zasilanie (cycle backplane power).
Moduł nie łączy się z bazą
Upewnij się, że złącze Flexbus jest całkowicie wysunięte w lewo i zablokowane z sąsiednią bazą.
Przegrzewanie lub przeciążenie
Sprawdź, czy całkowity prąd nie przekracza 10 A na bazę terminalową. W razie potrzeby zastosuj oddzielne zasilanie dla każdej bazy.
Przed użyciem
- Ustaw przełącznik (keyswitch) na bazie terminalowej w pozycji 2.
- Upewnij się, że zasilanie jest odłączone przed montażem lub demontażem modułu.
- Sprawdź, czy używasz odpowiedniej bazy terminalowej dla danego modelu modułu.
- Zapewnij uziemienie szyny DIN (stalowa, cynkowana, pasywowana chromianem).
- Sprawdź, czy obudowa spełnia wymogi IP54 dla stref zagrożonych wybuchem.
Parametry w praktyce
- Napięcie znamionowe
- 24V DC (zakres roboczy zależy od modelu, np. 10-31.2V DC).
- Prąd wyjściowy
- Maksymalny prąd na kanał (zazwyczaj 500 mA) oraz maksymalny prąd na moduł.
Ilustracje i schematy
- Schematy pokazują przypisanie terminali (A, B, C) do wyjść (Output 0-31) oraz zasilania (+V, Common).
- Krzywa obniżenia parametrów (derating curve) dla 1794-OB16P określa bezpieczny zakres pracy w zależności od temperatury otoczenia i napięcia.
Zgodność modelu
- Moduły wymagają dedykowanych baz terminalowych (np. 1794-TB2, TB3, TB3S, TBN, TB32, TB32S).
- Niektóre modele (np. 1794-OB8EP) mają specyficzne wymagania dotyczące zasilania (19.2-31.2V DC).
