Instrukcja obsługi zasilaczy FLEX I/O Allen-Bradley 1794-PS13, 1794-PS13K, 1794-PS3...
Szybki przewodnik instalacji i konfiguracji zasilaczy Allen-Bradley FLEX I/O (1794-PS13, 1794-PS13K, 1794-PS3, 1794-PS3K). Dowiedz się, jak poprawnie podłączyć okablowanie, zamontować moduł na szynie DIN oraz zrozumieć wskaźniki...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zasilacze FLEX I/O (1794-PS13, 1794-PS3) służą do zasilania systemów FLEX I/O napięciem 24V DC. Modele PS13 obsługują do 4 adapterów, a modele PS3 do 10 adapterów. str. 4
Najważniejsze czynności
- Montaż na szynie DIN str. 5
- Podłączenie zasilania AC str. 6
Pierwsze uruchomienie
- Sprawdź wskaźnik diagnostyczny po podłączeniu zasilania. str. 7
Problemy i rozwiązania
Wskaźnik zasilania wyłączony
Sprawdź zasilanie wejściowe, czy nie wystąpiło przeciążenie prądowe lub przepięcie.
str. 7Konserwacja i reset
- W przypadku zadziałania zabezpieczenia nadnapięciowego, należy wyłączyć i ponownie włączyć zasilanie. str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe | 120/230V AC | Zakres 85-265V AC | str. 8 |
| Napięcie wyjściowe | +24V DC | Zakres 20.4-27.6V DC | str. 8 |
Gdzie szukać w PDF
- Okablowanie str. 6
- Dane techniczne str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy zasilaczy FLEX I/O o numerach katalogowych 1794-PS13, 1794-PS13K, 1794-PS3 oraz 1794-PS3K. Urządzenia te są przeznaczone do pracy w środowiskach przemysłowych (Pollution Degree 2, kategoria przepięciowa II). Zasilacze nie są przeznaczone do użytku domowego. Przed przystąpieniem do instalacji należy upewnić się, że zasilanie jest odłączone, a personel posiada odpowiednie kwalifikacje.

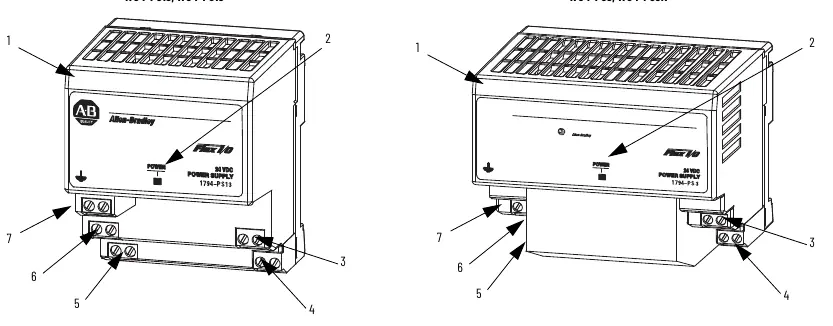

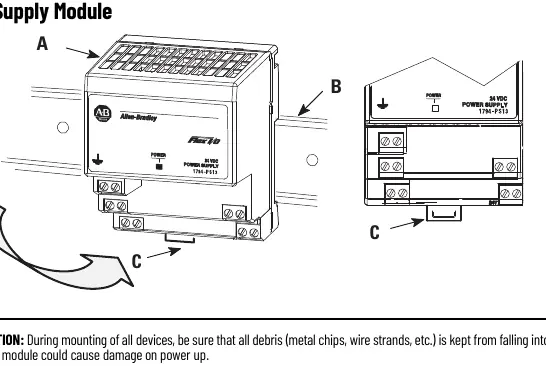

Montaż modułu na szynie DIN
Zasilacz montuje się na szynie DIN, która pełni również funkcję uziemienia. Należy używać szyny ze stali cynkowanej (nie używać aluminium ani plastiku, gdyż mogą korodować).
- Zaczep górną krawędź modułu o górną część szyny DIN i obróć moduł w dół.
- Dociśnij moduł do szyny, aż zatrzask blokujący (C) zatrzaśnie się na miejscu.
- Jeśli moduł nie blokuje się automatycznie, użyj śrubokręta, aby przesunąć zatrzask w dół podczas dociskania modułu do szyny, a następnie zwolnij zatrzask.
W przypadku montażu panelowego/ściennego należy skorzystać z zestawu montażowego 1794-NM1 (szczegóły w publikacji 1794-TD013).
Podłączenie przewodów
Podczas okablowania należy dokręcać śruby zacisków momentem 0,8 Nm (7 lb-in). Przewody wejściowe AC podłącza się do zacisków po lewej stronie modułu:
- Zacisk A: Uziemienie (GND)
- Zacisk B: 120/230V AC wspólny (L2/N)
- Zacisk C: 120/230V AC zasilanie (L1)

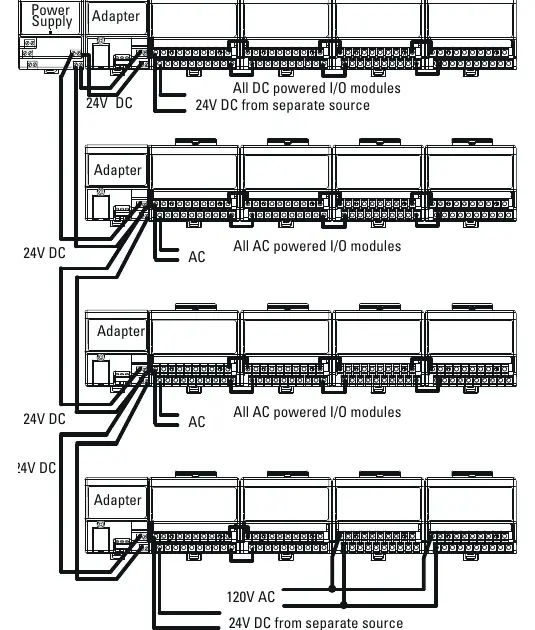

Zaciski D, E i F służą do łączenia łańcuchowego zasilania z innymi modułami. Zaciski G, H, I, J służą do dystrybucji napięcia 24V DC do adapterów. Całkowita długość przewodów dla zacisków H, I, J, G nie może przekraczać 3 m.
Wskaźniki diagnostyczne
Moduł posiada jeden wskaźnik zasilania (Power):
- Świeci na zielono: Napięcie wyjściowe jest prawidłowe (pomiędzy 20.4V DC a 28V DC).
- Wyłączony: Brak zasilania, przekroczono napięcie wyjściowe (powyżej 35V DC - zadziałało zabezpieczenie) lub przekroczono prąd wyjściowy (powyżej 1.4A dla PS13 lub 3.2A dla PS3).
Dane techniczne
Zasilacze 1794-PS13/13K dostarczają wystarczającą moc dla 4 adapterów, natomiast 1794-PS3/3K dla 10 adapterów. Napięcie wejściowe wynosi 120/230V AC (zakres 85-265V AC). Napięcie wyjściowe to +24V DC.
Informacje o producencie
Allen-Bradley
Praktyczna pomoc
Typowe problemy
Wskaźnik zasilania wyłączony
Sprawdź zasilanie wejściowe. Jeśli napięcie wyjściowe przekroczyło 35V DC lub prąd wyjściowy przekroczył limit (1.4A dla PS13 lub 3.2A dla PS3), zasilacz wyłączy się. Wymagany restart zasilania.
Moduł nie blokuje się na szynie DIN
Użyj śrubokręta, aby ręcznie przesunąć zatrzask blokujący w dół podczas dociskania modułu do szyny.
Przed użyciem
- Upewnij się, że środowisko pracy spełnia wymogi Pollution Degree 2.
- Użyj szyny DIN ze stali cynkowanej (nie używaj aluminium ani plastiku).
- Upewnij się, że zasilanie jest odłączone przed montażem lub demontażem.
- Przygotuj przewody zgodnie z wymogami N.E.C. article 501-4(b).
- Upewnij się, że temperatura otoczenia mieści się w zakresie 0-55°C.
Parametry w praktyce
- Napięcie wejściowe
- 120/230V AC (zakres 85-265V AC, 47-63 Hz).
- Napięcie wyjściowe
- +24V DC (zakres 20.4-27.6V DC).
- Moment dokręcania
- 0.8 Nm (7 lb-in) dla śrub zacisków.
Ilustracje i schematy
- Schemat połączeń pokazuje zaciski A, B, C dla zasilania AC oraz D, E, F dla łańcuchowego łączenia zasilania.
Zgodność modelu
- 1794-PS13/13K obsługuje do 4 adapterów.
- 1794-PS3/3K obsługuje do 10 adapterów.
