Instrukcja techniczna obudowy Allen Bradley 1756 ControlLogix Chassis
Przewodnik techniczny i instrukcja montażu dla obudów Allen Bradley 1756 ControlLogix. Zawiera specyfikacje techniczne, wymagania dotyczące odstępów, wymiary montażowe oraz informacje o certyfikatach dla serii B, C i XT.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Obudowy 1756 ControlLogix to modułowe systemy wymagające montażu poziomego na panelu tylnym. Instrukcja zawiera specyfikacje techniczne, wymiary montażowe oraz wymagania dotyczące odstępów dla serii B, C i XT. str. 1, 2, 4
Najważniejsze czynności
- Montaż poziomy str. 1, 2, 4
- Zapewnienie odstępów dla kabla 1756-CPR2 str. 6, 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Mounting method | Horizontal only | Wymagana orientacja montażu | str. 2, 4 |
| Wire size (Functional earth) | 8.3 mm2 (8 AWG) | Wymagany przekrój przewodu uziemienia funkcjonalnego | str. 2, 4 |
Gdzie szukać w PDF
- Specyfikacje standardowe str. 2
- Specyfikacje XT str. 4
- Wymagania dotyczące odstępów str. 6, 7
- Wymiary montażowe str. 8, 18
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Obudowy Allen Bradley 1756 ControlLogix to modułowe systemy przeznaczone do montażu w szafach sterowniczych. Kluczowym wymogiem instalacyjnym jest montaż wyłącznie w pozycji poziomej na panelu tylnym. Instrukcja zawiera szczegółowe dane techniczne, wymiary montażowe oraz wymagania dotyczące odstępów, które są niezbędne do zapewnienia prawidłowej pracy i chłodzenia systemu.
Specyfikacja techniczna
Obudowy różnią się liczbą gniazd (od 4 do 17) oraz odpornością środowiskową (standardowe, XT, ZXT). Główne parametry obejmują:
- Prąd magistrali (Backplane current): Zależny od napięcia (1.2V, 3.3V, 5.1V, 24V).
- Rozpraszanie mocy: Od 4 W do 6 W w zależności od modelu.
- Warunki pracy: Temperatura pracy od -25°C do +70°C (dla wersji XT/ZXT) lub 0°C do +60°C (standard).
- Uziemienie: Wymagane użycie przewodu miedzianego 8 AWG (8.3 mm²) dla uziemienia funkcjonalnego oraz 14 AWG (2.1 mm²) dla uziemienia ochronnego.
Wymagania dotyczące montażu i odstępów
Prawidłowa cyrkulacja powietrza i dostęp do kabli są krytyczne dla niezawodności systemu:
- Odstępy: Należy zachować minimalne odstępy wokół obudowy (zazwyczaj 15.3 cm / 6.0 in. od góry i dołu).
- Kabel 1756-CPR2: Wymaga promienia gięcia 12.7 cm (5.0 in.). Należy zapewnić minimum 12.7 cm wolnej przestrzeni po lewej stronie obudowy oraz poniżej zasilacza, aby umożliwić podłączenie kabla.
Wymiary montażowe
Instrukcja zawiera szczegółowe rysunki wymiarowe dla poszczególnych modeli (Series B, C, D oraz XT/ZXT). Rysunki te określają rozstaw otworów montażowych oraz całkowite wymiary zewnętrzne obudów wraz z zasilaczami.
Certyfikaty i zgodność
Urządzenia posiadają liczne certyfikaty, w tym c-UL-us, CE, FM, ATEX, IECEx, UKEx, UKCA, KC oraz CCC, potwierdzające zgodność z normami dla środowisk przemysłowych i stref zagrożonych wybuchem (zależnie od modelu).
Akcesoria
Dostępne są moduły zaślepiające (slot filler) dla nieużywanych gniazd: 1756-N2 dla standardowych obudów oraz 1756-N2XT dla obudów ControlLogix-XT i ZXT.
Informacje o producencie
Allen-Bradley
Praktyczna pomoc
Typowe problemy
Niewystarczająca przestrzeń na okablowanie 1756-CPR2
Zapewnij minimum 12.7 cm (5.0 in.) wolnej przestrzeni po lewej stronie obudowy oraz poniżej zasilacza, aby umożliwić bezpieczne poprowadzenie kabla.
Ryzyko przegrzania lub awarii
Upewnij się, że zachowano minimalne odstępy 15.3 cm (6.0 in.) wokół obudowy zgodnie z diagramami w instrukcji.
Przed użyciem
- Sprawdź, czy obudowa jest przeznaczona do montażu poziomego.
- Zweryfikuj, czy szafa sterownicza spełnia minimalne wymagania wymiarowe dla danego modelu.
- Przygotuj przewody uziemiające: 8 AWG dla funkcjonalnego i 14 AWG dla ochronnego.
- Upewnij się, że posiadasz moduły zaślepiające (1756-N2/N2XT) dla wszystkich nieużywanych gniazd.
Parametry w praktyce
- Backplane current
- Maksymalny prąd dostępny dla modułów w gnieździe przy danym napięciu.
- Power dissipation
- Maksymalna moc cieplna generowana przez obudowę, istotna dla wentylacji szafy.
- Conformal Coated
- Powłoka ochronna zwiększająca odporność na korozję w trudnych warunkach środowiskowych (ISA G3/GX).
Ilustracje i schematy

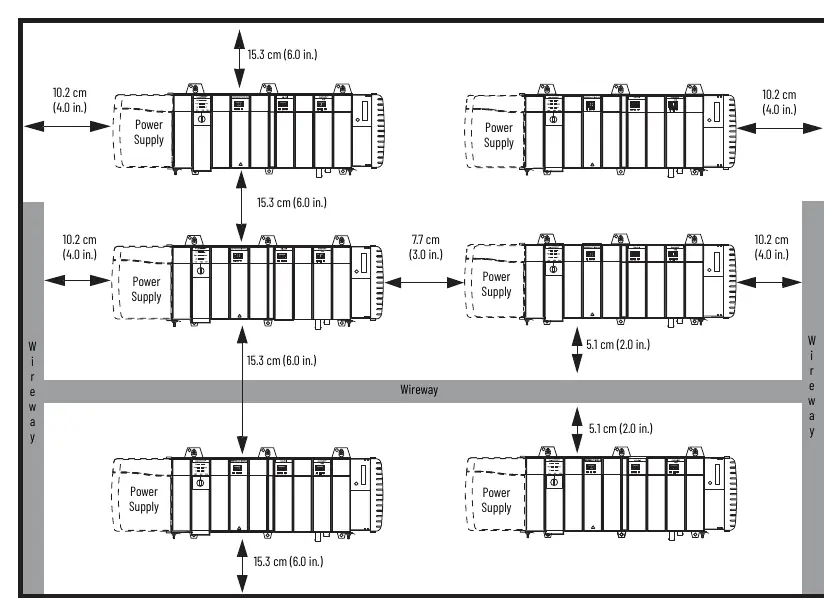

- Diagramy odstępów (str. 6-7) pokazują minimalne odległości od kanałów kablowych i innych urządzeń.
- Rysunki wymiarowe (str. 8-18) zawierają szczegółowe rozstawy otworów montażowych dla każdej serii obudów.
Zgodność modelu
- Obudowy ControlLogix-XT są przeznaczone do pracy w ekstremalnych temperaturach.
- Obudowy ControlLogix-ZXT posiadają dodatkową powłokę odporną na korozję w środowiskach ISA GX.
