Instrukcja instalacji modułów redundancji Allen-Bradley ControlLogix 1756-RM2
Kompletny przewodnik instalacji i konfiguracji modułów redundancji Allen-Bradley ControlLogix 1756-RM2, 1756-RM2K oraz 1756-RM2XT. Dowiedz się, jak poprawnie zamontować moduły, podłączyć światłowody i spełnić wymogi bezpieczeństwa.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduły redundancji 1756-RM2 służą do nadzorowania stanów operacyjnych w systemach ControlLogix. Instalacja wymaga wyłączenia zasilania, umieszczenia modułów w tych samych slotach w obu chassis oraz połączenia ich kablem światłowodowym 1756-RMCx. str. 1, 6, 7
Najważniejsze czynności
- Instalacja sprzętu str. 6
- Podłączenie światłowodu str. 7
Pierwsze uruchomienie
- Wyłącz zasilanie przed instalacją modułów. str. 6
Problemy i rozwiązania
Uszkodzenie styków
Unikaj wkładania/wyjmowania modułu pod napięciem (RIUP), co powoduje łuk elektryczny i zużycie styków.
str. 4Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Transmisja | 1000 Mbps | Prędkość transmisji danych | str. 8 |
| Długość fali | 1310 nm | Długość fali światłowodu | str. 8 |
Gdzie szukać w PDF
- Instalacja sprzętu str. 6
- Podłączenie światłowodów str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy instalacji modułów redundancji ControlLogix (1756-RM2, 1756-RM2K, 1756-RM2XT). System redundancji składa się z dwóch modułów współpracujących ze sobą w celu nadzorowania stanów operacyjnych i synchronizacji danych między parami chassis. Przed przystąpieniem do instalacji należy upewnić się, że posiadane komponenty są identyczne (w tym wersje firmware) i kompatybilne.
Bezpieczeństwo i środowisko pracy
- Wyładowania elektrostatyczne: Urządzenie jest wrażliwe na ESD. Należy używać opaski uziemiającej i dotykać uziemionego obiektu przed kontaktem z modułem.
- Strefy zagrożone wybuchem: Urządzenie jest przeznaczone do pracy w strefach Class I, Division 2 (lub Zone 2). Nie należy odłączać urządzenia ani kabli, jeśli zasilanie jest włączone, chyba że obszar jest uznany za bezpieczny.
- Obudowa: Moduł musi być zamontowany w obudowie o stopniu ochrony co najmniej IP54, dostępnej tylko przy użyciu narzędzi.
- Promieniowanie UV: Urządzenie nie jest odporne na bezpośrednie działanie promieni słonecznych lub innych źródeł promieniowania UV.
Instalacja sprzętu
- Wyłącz zasilanie systemu przed instalacją.
- Zainstaluj chassis i zasilacz.
- Zainstaluj moduły komunikacyjne.
- Zainstaluj kontroler.
- Zainstaluj moduł redundancji:
- Dopasuj płytkę drukowaną do górnych i dolnych prowadnic w chassis.
- Wsuń moduł do chassis, upewniając się, że złącze backplane jest prawidłowo połączone. Moduł powinien być zlicowany z innymi zainstalowanymi modułami.
- Powtórz kroki dla drugiego chassis w parze redundantnej.
Podłączenie światłowodów
Do połączenia modułów redundancji wymagany jest kabel światłowodowy 1756-RMCx (dostępny w długościach 1m, 3m, 10m). Kabel nie jest dołączony do modułu.
- Usuń czarną osłonę kanału na pierwszym module.
- Zdejmij zaślepki ochronne z końcówek kabla.
- Podłącz złącze kabla do portu CH1 lub CH2 na pierwszym module.
- Podłącz drugi koniec kabla do odpowiedniego kanału na module dodatkowym.
- Zaleca się łączenie kanał do kanału (CH1 do CH1, CH2 do CH2) dla ułatwienia diagnostyki.
Dane techniczne
- Złącze: LC-type (światłowodowe)
- Typ kabla: 8.5/125 µm single-mode
- Prędkość transmisji: 1000 Mbps
- Długość fali: 1310 nm
- Temperatura pracy (1756-RM2/RM2K): 0...60 °C
- Temperatura pracy (1756-RM2XT): -25...+70 °C
Informacje o producencie
Allen-Bradley
Praktyczna pomoc
Typowe problemy
System nie synchronizuje się
Upewnij się, że komponenty w pierwszym i drugim chassis są identyczne, w tym wersje firmware.
Uszkodzenie modułu przez wyładowania elektrostatyczne
Używaj opaski uziemiającej i dotykaj uziemionego obiektu przed dotknięciem modułu.
Brak możliwości instalacji w strefie zagrożonej wybuchem
Upewnij się, że obudowa spełnia wymogi IP54 i jest certyfikowana dla danej strefy.
Przed użyciem
- Sprawdź, czy posiadasz wymagane komponenty.
- Upewnij się, że firmware jest kompatybilny.
- Zamów kabel światłowodowy 1756-RMCx.
- Wyłącz zasilanie przed instalacją.
Parametry w praktyce
- Długość kabla (max)
- 10 km
- Temperatura pracy (1756-RM2)
- 0...60 °C
- Temperatura pracy (1756-RM2XT)
- -25...+70 °C
Ilustracje i schematy

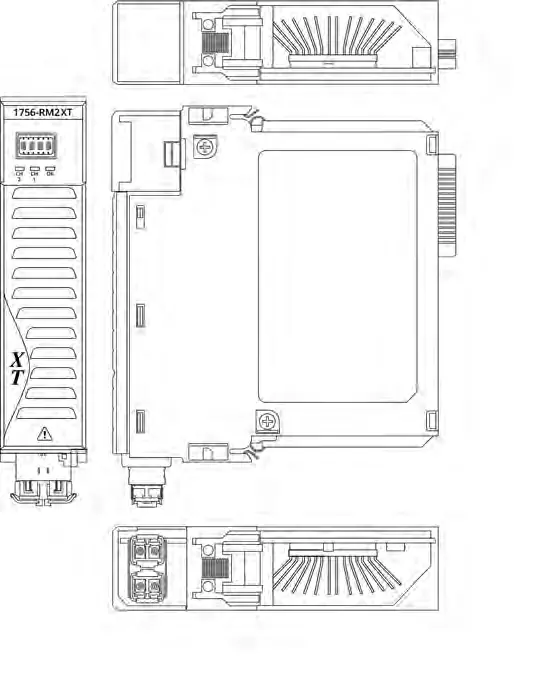

- Diagramy modułów pokazują rozmieszczenie portów CH1/CH2 oraz wskaźników statusu.
- Instrukcja montażu ilustruje poprawne wsuwanie modułu do chassis w celu połączenia ze złączem backplane.
Zgodność modelu
- 1756-RM2 lub 1756-RM2XT mogą być używane tylko z innymi modułami 1756-RM2 lub 1756-RM2XT.
- Moduły XT wymagają użycia chassis typu XT.
