Instrukcja instalacji adaptera ControlNet Allen-Bradley 1734-ACNR
Szybki przewodnik instalacji i konfiguracji adaptera ControlNet Allen-Bradley 1734-ACNR. Dowiedz się, jak zamontować urządzenie na szynie DIN, ustawić adres węzła, podłączyć okablowanie oraz interpretować wskaźniki stanu.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Adapter 1734-ACNR to interfejs komunikacyjny dla modułów POINT I/O w sieci ControlNet. Instalacja wymaga montażu na szynie DIN, ustawienia adresu węzła (01-99) oraz podłączenia zasilania 12/24V DC. str. 5, 6, 7
Najważniejsze czynności
- Montaż na szynie DIN str. 6
- Ustawienie adresu węzła str. 6
- Podłączenie zasilania str. 7
Pierwsze uruchomienie
- Ustawienie adresu węzła przed uruchomieniem str. 6
Problemy i rozwiązania
Module Status - Flashing red
Wystąpił błąd możliwy do naprawienia (np. aktualizacja firmware, zmiana MAC ID, przeciążenie CPU).
str. 8
Module Status - Steady red
Wystąpił błąd krytyczny (np. błąd autotestu, błąd firmware).
str. 8Konserwacja i reset
- Wymiana adaptera str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe | 10-28.8V DC | Zakres napięcia zasilania | str. 9 |
| Waga | 255 g | Przybliżona waga urządzenia | str. 9 |
Gdzie szukać w PDF
- Instalacja str. 6
- Okablowanie str. 7
- Diagnostyka str. 8
- Dane techniczne str. 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Adapter 1734-ACNR POINT I/O ControlNet służy jako interfejs komunikacyjny dla modułów POINT I/O w sieci ControlNet. Urządzenie jest przeznaczone do montażu w środowiskach przemysłowych (stopień zanieczyszczenia 2). Przed przystąpieniem do pracy należy upewnić się, że używane moduły POINT I/O są serii C, ponieważ serie A i B nie są kompatybilne z tym adapterem.
Instalacja adaptera
Adapter montuje się na szynie DIN. Procedura instalacji:
- Ustaw adapter pionowo nad szyną DIN.
- Dociśnij mocno, aż mechanizm blokujący zatrzaśnie się na szynie.
- Ustaw adres węzła za pomocą przełącznika obrotowego (zakres 01-99).
- Zdejmij zaślepkę bezpieczeństwa, aby uzyskać dostęp do złączy magistrali.
- W przypadku wymiany adaptera, należy najpierw odłączyć zasilanie, odłączyć złącze ControlNet, zwolnić blokadę szyny DIN za pomocą śrubokręta i zdjąć moduł.
Okablowanie
Podłączenie adaptera wymaga uwagi w zakresie zasilania i komunikacji:
- Zasilanie: Użyj zasilania 12/24V DC. Nie podłączaj zasilania 120/240V AC.
- Złącza: Nie podłączaj więcej niż 2 przewodów do pojedynczego zacisku.
- Uziemienie: Adapter jest uziemiany przez szynę DIN. Używaj szyn stalowych, cynkowanych i pasywowanych chromianem.
- Port NAP: Port dostępu do sieci (NAP) służy wyłącznie do tymczasowego programowania lokalnego przy użyciu kabla 1786-CP.
Interpretacja wskaźników stanu
Adapter posiada diody LED informujące o stanie pracy:
- Field Power: Zielony oznacza obecność zasilania 24V.
- System Power: Zielony oznacza aktywne zasilanie systemowe (5V).
- Module Status: Zielony (stały) oznacza normalną pracę. Czerwony (migający) wskazuje błąd możliwy do naprawienia (np. zmiana MAC ID), czerwony (stały) oznacza błąd krytyczny.
- ControlNet A/B Status: Zielony (stały) oznacza normalną pracę i odbiór ramek MAC.
Bezpieczeństwo
Urządzenie jest wrażliwe na wyładowania elektrostatyczne (ESD). Podczas obsługi należy używać opaski uziemiającej i unikać dotykania styków. W strefach zagrożonych wybuchem (Class I, Div 2) nie wolno odłączać złączy ani modułu, gdy zasilanie jest włączone, chyba że obszar jest bezpieczny.
Informacje o producencie
Allen-Bradley
Praktyczna pomoc
Typowe problemy
Adapter nie odpowiada na żądania
Sprawdź zasilanie, adres węzła oraz czy kabel ControlNet jest poprawnie podłączony.
Błąd konfiguracji modułu
Upewnij się, że używasz modułów POINT I/O serii C. Serie A i B nie są obsługiwane.
Błąd łącza ControlNet
Sprawdź wskaźniki stanu ControlNet A/B. Migające czerwone światło może oznaczać błąd łącza lub brak ramek MAC.
Przed użyciem
- Upewnij się, że używasz modułów POINT I/O serii C.
- Przygotuj stalową szynę DIN (cynkowaną).
- Upewnij się, że zasilanie jest odłączone przed montażem lub demontażem.
- Przygotuj śrubokręt do obsługi blokady szyny DIN.
- Sprawdź, czy napięcie zasilania mieści się w zakresie 10-28.8V DC.
Parametry w praktyce
- Napięcie wejściowe
- Nominalnie 24V DC, zakres pracy 10-28.8V DC.
- Maks. liczba węzłów
- 1 węzeł na adapter.
Ilustracje i schematy

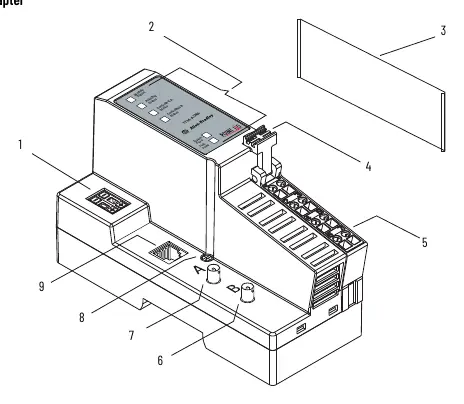

- Rysunek 1: Przedstawia elementy zewnętrzne adaptera, w tym przełącznik adresu, wskaźniki stanu i porty.
- Rysunek 2: Schemat okablowania adaptera pokazujący rozmieszczenie zacisków.
- Rysunek 3: Schemat podłączenia zasilania 12/24V DC do magistrali wewnętrznej.
Zgodność modelu
- Wymaga modułów POINT I/O serii C.
- Przeznaczony do pracy w środowiskach o stopniu zanieczyszczenia 2.
- Wymaga montażu w obudowie o stopniu ochrony co najmniej IP54 w strefach zagrożonych wybuchem.
