Instrukcja obsługi modułów analogowych Allen-Bradley FLEX I/O 1794-IE8, 1794-OE4...
Szybki przewodnik instalacji i konfiguracji modułów analogowych Allen-Bradley FLEX I/O serii 1794. Dowiedz się, jak poprawnie zamontować moduły, podłączyć okablowanie, ustawić przełączniki kluczykowe i zrozumieć specyfikacje techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje instalację, okablowanie i konfigurację modułów analogowych FLEX I/O 1794-IE8, 1794-OE4 oraz 1794-IE4XOE2. Kluczowe jest ustawienie przełącznika kluczykowego na bazie terminala (3, 4 lub 5) oraz zapewnienie poprawnego uziemienia przez szynę DIN. str. 1, 4, 5
Najważniejsze czynności
- Ustawienie przełącznika kluczykowego str. 4
- Podłączenie zasilania str. 5
Pierwsze uruchomienie
- Upewnij się, że złącze Flexbus jest przesunięte całkowicie w lewo przed montażem modułu. str. 4
Problemy i rozwiązania
Ryzyko łuku elektrycznego
Nie odłączaj modułu ani przewodów pod napięciem w strefach zagrożonych wybuchem.
str. 3Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie zewnętrzne | 24V DC nominal (10.5-31.2V DC) | Zakres napięcia zasilania | str. 11 |
Gdzie szukać w PDF
- Instalacja str. 4
- Okablowanie str. 5, 6, 7
- Dane techniczne str. 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i konfiguracji modułów analogowych FLEX I/O: 1794-IE8, 1794-OE4 oraz 1794-IE4XOE2. Urządzenia te są przeznaczone do pracy w środowiskach przemysłowych o stopniu zanieczyszczenia 2 (Pollution Degree 2) i kategorii przepięciowej II. Moduły wymagają montażu w odpowiedniej obudowie z dostępem tylko za pomocą narzędzi.
Instalacja modułu
Przed montażem upewnij się, że zasilanie jest wyłączone. Proces instalacji obejmuje:
- Ustawienie przełącznika kluczykowego (keyswitch): Na bazie terminala należy ustawić przełącznik w odpowiedniej pozycji: 3 dla 1794-IE8, 4 dla 1794-OE4 oraz 5 dla 1794-IE4XOE2.
- Przygotowanie złącza Flexbus: Upewnij się, że złącze Flexbus jest przesunięte całkowicie w lewo, aby umożliwić połączenie z sąsiednią bazą lub adapterem.
- Montaż: Dopasuj listwę wyrównującą modułu do rowka na bazie terminala i dociśnij, aż mechanizm zatrzaskowy zablokuje moduł.
Podłączanie okablowania
Do podłączenia sygnałów zaleca się stosowanie kabla Belden 8761. Ekranowanie kabli sygnałowych powinno być podłączone do uziemienia funkcjonalnego jak najbliżej modułu.
- Zasilanie: Podłącz zasilanie +V DC do terminala 34 (rząd C) oraz -V common/return do terminala 16 (rząd B).
- Uziemienie: Moduł jest uziemiany przez szynę DIN. Należy używać szyny DIN ze stali cynkowanej, pasywowanej chromianem, aby zapewnić prawidłowe uziemienie.
- Ostrzeżenie: Nie podłączaj ani nie odłączaj okablowania, gdy zasilanie jest włączone, aby uniknąć łuku elektrycznego, szczególnie w strefach zagrożonych wybuchem.
Bezpieczeństwo i ESD
Urządzenie jest wrażliwe na wyładowania elektrostatyczne (ESD). Podczas obsługi należy:
- Dotknąć uziemionego obiektu w celu rozładowania potencjału statycznego.
- Nosić zatwierdzoną opaskę uziemiającą.
- Unikać dotykania złączy, pinów oraz komponentów obwodów wewnątrz urządzenia.
Informacje o producencie
Allen-Bradley
Praktyczna pomoc
Typowe problemy
Moduł nie pasuje do bazy terminala
Sprawdź, czy przełącznik kluczykowy (keyswitch) na bazie jest ustawiony w poprawnej pozycji dla danego modelu (3, 4 lub 5).
Błędy komunikacji lub zakłócenia sygnału
Upewnij się, że używasz ekranowanego kabla (np. Belden 8761) i że ekran jest uziemiony. Zasilaj moduły analogowe z oddzielnego zasilacza niż moduły cyfrowe.
Ryzyko wybuchu w strefach niebezpiecznych
Nie odłączaj modułu ani przewodów, gdy zasilanie jest włączone, chyba że obszar jest znany jako bezpieczny.
Przed użyciem
- Upewnij się, że środowisko pracy spełnia wymogi Pollution Degree 2.
- Użyj szyny DIN ze stali cynkowanej, pasywowanej chromianem.
- Ustaw przełącznik kluczykowy na bazie terminala zgodnie z modelem (1794-IE8: 3, 1794-OE4: 4, 1794-IE4XOE2: 5).
- Sprawdź, czy złącze Flexbus jest całkowicie wysunięte w lewo.
- Upewnij się, że zasilanie 24V DC jest podłączone do odpowiednich terminali (34 i 16).
Parametry w praktyce
- Keyswitch position
- Mechaniczne ustawienie bazy terminala zapobiegające włożeniu niewłaściwego modułu.
- Flexbus current
- Pobór prądu przez magistralę komunikacyjną, wynosi 15 mA.
- Pollution Degree 2
- Klasyfikacja środowiska przemysłowego, w którym dopuszczalne są tylko nieprzewodzące zanieczyszczenia.
Ilustracje i schematy

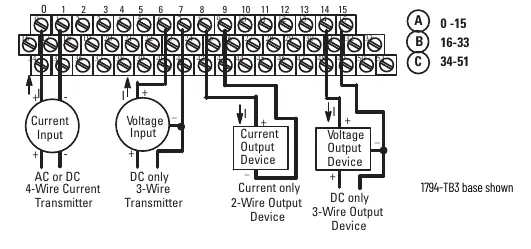

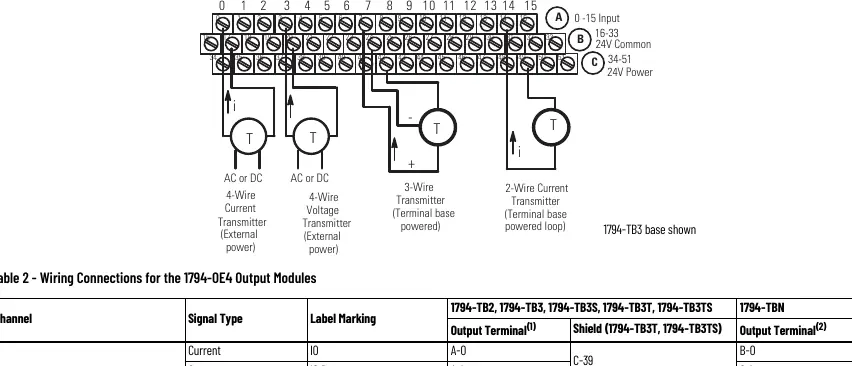

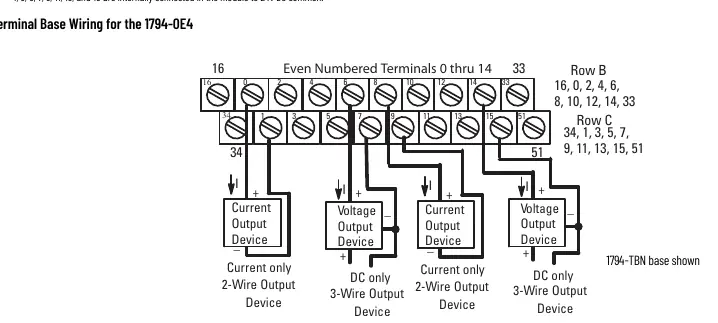

- Schematy połączeń pokazują przypisanie terminali (A, B, C) dla różnych typów sygnałów (prądowe, napięciowe) oraz zasilania.

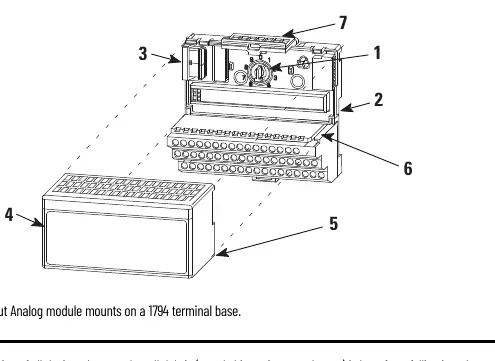

- Rysunek instalacyjny pokazuje pozycje przełącznika kluczykowego oraz sposób montażu modułu na bazie.
Zgodność modelu
- Moduły są kompatybilne z bazami terminali 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS.
- Model 1794-OE4 jest dodatkowo kompatybilny z bazą 1794-TBN.
