Niniejsza instrukcja dotyczy instalacji, konfiguracji i obsługi modułów FLEX I/O 1794-IV16 (wejścia), 1794-OV16 oraz 1794-OV16P (wyjścia). Urządzenia te są przeznaczone do pracy w środowiskach przemysłowych (Pollution Degree 2, Overvoltage Category II) i nie powinny być używane w środowiskach mieszkalnych. Moduły wymagają montażu w odpowiedniej obudowie.
Montaż modułu

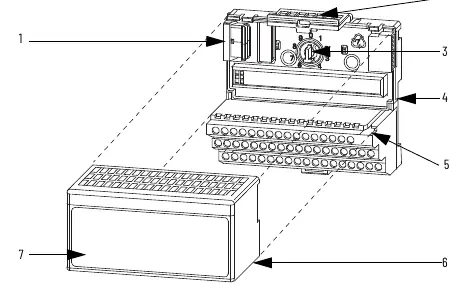

Moduły FLEX I/O montuje się na bazach terminalowych 1794-TB3 lub 1794-TB3S. Przed montażem należy upewnić się, że zasilanie jest odłączone.
- Ustaw przełącznik (keyswitch) na bazie terminalowej w pozycji 9.
- Upewnij się, że złącze Flexbus jest całkowicie wysunięte w lewo, aby umożliwić połączenie z sąsiednią bazą.
- Sprawdź, czy piny na spodzie modułu są proste.
- Dopasuj moduł tak, aby listwa wyrównująca (alignment bar) weszła w rowek na bazie terminalowej.
- Dociśnij moduł, aż mechanizm zatrzaskowy zablokuje się na miejscu.
Podłączenie przewodów
Podłączenie przewodów odbywa się do numerowanych terminali na rzędach A, B i C:
- Rząd A (0-15): Podłączenie sygnałów wejściowych lub wyjściowych.
- Rząd B (16-33): Wspólne (Common) dla wejść/wyjść.
- Rząd C (34-51): Zasilanie (+V DC).
W przypadku modułu 1794-IV16, dla urządzeń 3-przewodowych należy podłączyć przewód zasilający do odpowiedniego terminala w rzędzie C. W przypadku modułów 1794-OV16/1794-OV16P, należy podłączyć zasilanie +V DC do terminala 34.
Konfiguracja modułu wejściowego
Konfiguracja modułu wejściowego 1794-IV16 odbywa się poprzez ustawienie bitów w słowie konfiguracyjnym (word 3). Użytkownik może ustawić czas filtrowania wejścia (Input Filter Time), co pozwala na eliminację zakłóceń sygnału. Dostępne czasy filtrowania wahają się od 0,25 ms do 32 ms.
Bezpieczeństwo i konserwacja
Urządzenie jest wrażliwe na wyładowania elektrostatyczne (ESD). Podczas obsługi należy stosować opaskę uziemiającą i unikać dotykania pinów. W przypadku awarii nie należy podejmować prób naprawy – moduł należy zwrócić do producenta. Moduły posiadają certyfikaty do pracy w strefach zagrożonych wybuchem (Class I, Division 2 oraz ATEX Zone 2), pod warunkiem montażu w odpowiedniej obudowie.
Informacje o producencie
Allen-Bradley
Praktyczna pomoc
Typowe problemy
Moduł nie daje się zainstalować na bazie.
Upewnij się, że złącze Flexbus jest całkowicie wysunięte w lewo. Moduł nie wejdzie na miejsce, jeśli złącze nie jest w pełni wysunięte.
Niewłaściwe uziemienie modułu.
Użyj stalowej szyny DIN cynkowanej i pasywowanej chromianem. Unikaj szyn aluminiowych lub plastikowych, które mogą korodować lub słabo przewodzić.
Uszkodzenie styków lub łuk elektryczny.
Nigdy nie wyjmuj ani nie wkładaj modułu, gdy zasilanie backplane jest włączone.
Przed użyciem
- Upewnij się, że zasilanie jest odłączone przed montażem lub demontażem.
- Sprawdź, czy szyna DIN jest prawidłowo uziemiona.
- Ustaw przełącznik (keyswitch) na bazie terminalowej w pozycji 9.
- Sprawdź, czy piny na spodzie modułu są proste i nieuszkodzone.
- Upewnij się, że obudowa, w której montujesz moduł, spełnia wymogi IP54 (dla stref ATEX).
Parametry w praktyce
- Input filter time
- Czas od momentu wystąpienia sygnału wejściowego do jego rozpoznania przez moduł. Możliwość wyboru od 0,25 ms do 32 ms.
- Isolation voltage
- Napięcie izolacji między użytkownikiem a systemem, testowane przy 2121V DC przez 1s.
- Surge current
- Prąd udarowy wyjścia: 2A przez 50ms, powtarzalny co 2s.
Ilustracje i schematy
- Rysunek 1: Schemat połączeń dla terminali 1794-TB3 i 1794-TB3S, pokazujący rozmieszczenie rzędów A, B i C.

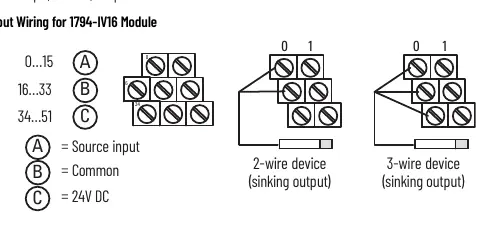

- Rysunek 2: Schemat okablowania urządzeń 2- i 3-przewodowych dla modułu 1794-IV16.
Zgodność modelu
- Kompatybilne bazy terminalowe: 1794-TB3, 1794-TB3K, 1794-TB3S, 1794-TB3SK.
- Moduły nie są przeznaczone do użytku w środowiskach mieszkalnych.
