Instrukcja obsługi modułu wejściowego Allen-Bradley ArmorBlock-LP 1792-IB16LP
Dowiedz się, jak zainstalować, podłączyć i skonfigurować moduł wejściowy Allen-Bradley ArmorBlock-LP 1792-IB16LP. Kompletny przewodnik po montażu, okablowaniu, diagnostyce diod LED i specyfikacji technicznej.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduł 1792-IB16LP to 16-wejściowy moduł I/O ArmorBlock z wbudowanym zasilaczem i adapterem DeviceNet. Wymaga konfiguracji przez oprogramowanie DeviceNet Manager i montażu za pomocą śrub #8. str. 1, 2
Najważniejsze czynności
- Montaż modułu str. 3
- Konfiguracja adresu węzła str. 2
Pierwsze uruchomienie
- Domyślne ustawienia to adres 63 i prędkość 125Kbps. str. 2
Problemy i rozwiązania
Wskaźnik NS miga na czerwono
Przynajmniej jedno połączenie I/O jest w stanie przekroczenia czasu (timed-out).
str. 8Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania DeviceNet | 11.0 – 25.0V dc | Zakres napięcia pracy | str. 9 |
Gdzie szukać w PDF
- Montaż i wymiary str. 3
- Okablowanie I/O str. 4
- Okablowanie DeviceNet str. 5
- Diagnostyka LED str. 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Moduł ArmorBlock-LP 1792-IB16LP to 16-wejściowy moduł I/O z wbudowanym zasilaczem i adapterem DeviceNet. Urządzenie posiada uszczelnioną obudowę, dzięki czemu nie wymaga dodatkowej szafy sterowniczej. Konfiguracja parametrów modułu odbywa się wyłącznie za pomocą oprogramowania DeviceNet Manager lub podobnego narzędzia.
Montaż modułu
Moduł należy montować bezpośrednio na maszynie lub urządzeniu. Do montażu należy użyć trzech śrub #8 (4 mm). Należy zachować odpowiednie odstępy montażowe zgodnie z wymiarami podanymi w dokumentacji (6.0 cala / 152 mm szerokości).
Podłączenie okablowania
Moduł wykorzystuje szybkozłącza typu "quick disconnect" dla wejść I/O oraz złącza DeviceNet. Uwaga: Wszystkie złącza muszą być mocno dokręcone, aby zapewnić szczelność zgodnie z wymaganiami IP67.
Podłączenie wejść I/O
Wejścia podłącza się do mikro-złączy na froncie modułu. Pinout złącza:
- Pin 1: Napięcie źródła czujnika (dodatnie)
- Pin 2: Sygnał B
- Pin 3: Masa/Powrót
- Pin 4: Sygnał A
- Pin 5: Uziemienie
Podłączenie DeviceNet
Podłączenie magistrali DeviceNet odbywa się przez 5-pinowe złącze mini-connector:
- Pin 1: Ekran (Drain)
- Pin 2: V+ (Czerwony)
- Pin 3: V- (Czarny)
- Pin 4: CAN-HI (Biały)
- Pin 5: CAN-LO (Niebieski)
Konfiguracja i komunikacja
Domyślne ustawienia modułu to adres węzła 63 oraz prędkość transmisji 125 Kbps. Aby zmienić te parametry, wymagany jest komputer z oprogramowaniem DeviceNet Manager oraz moduł interfejsu 1770-KFD RS-232.

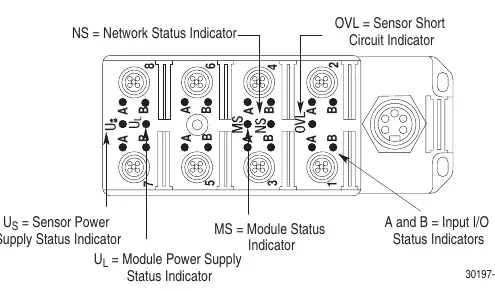

Diagnostyka i wskaźniki LED
Moduł posiada wskaźniki stanu, które pomagają w rozwiązywaniu problemów:
- NS (Network Status): Informuje o stanie połączenia sieciowego.
- MS (Module Status): Informuje o stanie pracy modułu.
- OVL (Sensor Short Circuit): Świeci na czerwono w przypadku zwarcia w obwodzie zasilania czujnika.
- US/UL: Wskaźniki zasilania czujnika i modułu.
Informacje o producencie
Allen-Bradley
Praktyczna pomoc
Typowe problemy
Wskaźnik NS świeci na czerwono
Wystąpił błąd prędkości transmisji (baud rate) lub istnieje duplikat adresu MAC w sieci.
Wskaźnik MS świeci na czerwono
Wystąpił błąd krytyczny modułu.
Wskaźnik OVL świeci na czerwono
Wykryto zwarcie w obwodzie zasilania czujnika.
Wskaźnik NS miga na czerwono
Przynajmniej jedno połączenie I/O jest w stanie przekroczenia czasu (timed-out).
Przed użyciem
- Upewnij się, że posiadasz oprogramowanie DeviceNet Manager
- Przygotuj moduł interfejsu 1770-KFD RS-232 do konfiguracji
- Sprawdź, czy zasilanie DeviceNet mieści się w zakresie 11-25V DC
- Upewnij się, że wszystkie złącza są dokręcone, aby zachować klasę IP67
- Użyj dołączonych zaślepek (micro caps) na nieużywanych portach
Parametry w praktyce
- Napięcie wejściowe
- 12-30V DC
- Stopień ochrony
- IP67 (odporność na pył i zanurzenie)
- Temperatura pracy
- 0 do 60°C
Ilustracje i schematy

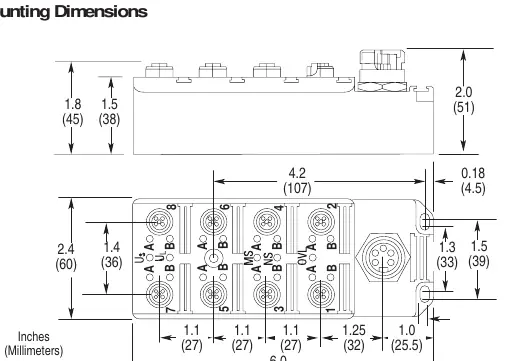

- Schemat montażowy przedstawia wymiary w calach i milimetrach oraz rozmieszczenie otworów montażowych
- Schemat złącza I/O definiuje przypisanie pinów dla czujników
- Schemat złącza DeviceNet definiuje kolory przewodów standardu DeviceNet
Zgodność modelu
- Kompatybilny z kontrolerami PLC lub SLC używającymi skanerów DeviceNet
- Wymaga oprogramowania DeviceNet Manager (cat. no. 1787-MGR) do konfiguracji
