Instrukcja obsługi karty przechwytywania wideo 4K HDMI AV Link 128.837UK
Dowiedz się, jak podłączyć i skonfigurować kartę przechwytywania wideo 4K HDMI AV Link 128.837UK. Sprawdź wymagania systemowe, instrukcję instalacji oraz parametry techniczne urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Karta przechwytywania wideo 4K HDMI AV Link 128.837UK to urządzenie typu plug-and-play, które umożliwia przesyłanie sygnałów wideo i audio HDMI do komputerów oraz urządzeń mobilnych w celu podglądu i zapisu. Urządzenie nie wymaga zewnętrznego zasilania i jest kompatybilne z popularnym oprogramowaniem do przechwytywania, takim jak VLC, OBS czy Amcap.
Wymagania systemowe
Aby zapewnić płynne działanie urządzenia, komputer lub notebook musi spełniać następujące minimalne wymagania:
- Procesor (PC): Intel i5-3400 lub nowszy.
- Procesor (Notebook): Intel i7-3537U 2.0GHz lub nowszy.
- Karta graficzna (PC): NVIDIA GT630 lub nowsza.
- Karta graficzna (Notebook): NVIDIA GT735M lub nowsza.
- Pamięć RAM: Minimum 4GB.
Podłączenie i instalacja
- Podłącz kartę przechwytywania wideo do wolnego portu USB w komputerze lub laptopie.
- Poczekaj, aż system automatycznie zainstaluje sterownik urządzenia o nazwie "USB Video".
- Podłącz kabel HDMI (dobrej jakości, maks. 15 metrów, standard AWG26) między urządzeniem źródłowym (np. konsola, kamera) a kartą przechwytywania.
Obsługa oprogramowania
Po fizycznym podłączeniu urządzenia:
- Uruchom wybrane oprogramowanie do przechwytywania wideo.
- Wybierz opcję dodawania nowego źródła sygnału.
- Z listy dostępnych urządzeń wybierz "Video Capture Device" lub "USB Video".
- Obraz i dźwięk z urządzenia źródłowego powinny być teraz widoczne w programie.
Dane techniczne
- Rozdzielczość wejściowa: Maks. 4K@30Hz.
- Rozdzielczość wyjściowa: Maks. 1080p@60Hz.
- Formaty wideo: YUY2, MJPEG.
- Format audio: L-PCM.
- Zasilanie: 0.2A/5VDC (przez USB).
- Kompatybilność systemowa: Windows, Android, MacOS.
- Waga: 27g.
Bezpieczeństwo
- Urządzenie nie może być zanurzane w wodzie ani narażane na wilgoć.
- Nie należy używać urządzenia, jeśli jest uszkodzone.
- Nie próbuj samodzielnie naprawiać ani rozbierać urządzenia, ponieważ grozi to utratą gwarancji.
Informacje o producencie
AV:Link
Praktyczna pomoc
Typowe problemy
Brak obrazu lub dźwięku w oprogramowaniu
Sprawdź, czy kabel HDMI jest dobrej jakości i nie przekracza 15 metrów długości. Upewnij się, że wybrano poprawne źródło w oprogramowaniu.
Urządzenie nie działa lub obraz jest niestabilny
Upewnij się, że komputer spełnia minimalne wymagania sprzętowe (CPU, RAM, karta graficzna) podane w instrukcji.
Przed użyciem
- Sprawdź, czy komputer posiada wolny port USB 3.0.
- Przygotuj kabel HDMI (maks. 15m, standard AWG26).
- Upewnij się, że masz zainstalowane oprogramowanie do przechwytywania (np. VLC, OBS).
- Sprawdź, czy urządzenie źródłowe wysyła sygnał HDMI.
Ilustracje i schematy

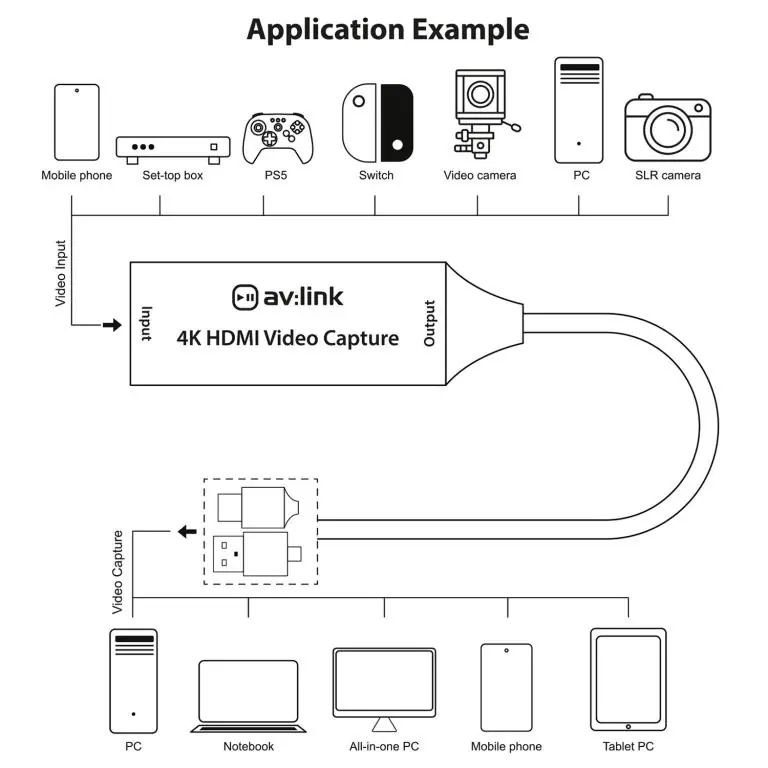

- Schemat przedstawia podłączenie różnych źródeł sygnału (telefon, konsola, kamera) przez kabel HDMI do karty przechwytywania.
- Karta przechwytywania jest następnie podłączana przez złącze USB do komputera lub laptopa.
Zgodność modelu
- Wspiera systemy Windows, Android oraz MacOS.
- Wymaga oprogramowania typu VLC, OBS lub Amcap.
- Obsługuje standardy USB Video (UVC) oraz USB Audio (UAC).
