Instrukcja obsługi odbiornika Bluetooth Av-link 122.380UK
Szybki przewodnik po instalacji i obsłudze ściennego odbiornika Bluetooth Av-link 122.380UK. Dowiedz się, jak sparować urządzenie, podłączyć zasilanie i audio oraz zrozumieć sygnały LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Odbiornik Bluetooth Av-link 122.380UK to urządzenie montowane w standardowej puszce ściennej, umożliwiające bezprzewodowe przesyłanie dźwięku. Urządzenie wymaga zasilania 5V/1A. Kluczowe operacje obejmują parowanie (przytrzymanie przycisku przez 5 sekund) oraz włączanie/wyłączanie (przytrzymanie przez 3 sekundy). Urządzenie obsługuje tylko jedno połączenie Bluetooth w danym momencie.
Opis urządzenia
Urządzenie posiada panel przedni z diodami statusu (BT Status, Power), przyciskiem parowania oraz wejściem Aux (jack 3.5mm). Z tyłu znajdują się złącza do zasilania oraz wyjścia audio (jack 3.5mm lub zaciski śrubowe).
Instalacja i podłączenie
Odbiornik jest przeznaczony do montażu w standardowej puszce ściennej (backbox). Podłączenie obejmuje:
- Zasilanie: Użyj dołączonego zasilacza 5V/1A podłączanego do gniazda DC lub podłącz zasilanie do zacisków śrubowych.
- Wyjście audio: Podłącz wzmacniacz do gniazda jack 3.5mm lub użyj zacisków śrubowych (L, R, G).
- Wejście Aux: Opcjonalnie podłącz zewnętrzne źródło dźwięku do gniazda Aux In na panelu przednim.
Parowanie Bluetooth
- Aby sparować nowe urządzenie, przytrzymaj przycisk Pairing przez około 5 sekund, aż dioda BT zacznie szybko migać.
- Wyszukaj na swoim smartfonie lub tablecie urządzenie o nazwie Music BT i wybierz je.
- Po poprawnym połączeniu dioda BT przestanie migać i będzie świecić światłem ciągłym.
- Limit czasu parowania wynosi 90 sekund. Jeśli parowanie nie powiedzie się, przytrzymaj przycisk przez 1 sekundę, aby ponownie wejść w tryb parowania.
Sygnalizacja LED
- Szybkie miganie (ok. 1 raz na sekundę): Tryb parowania.
- Wolne miganie (ok. 1 raz na 5 sekund): Tryb wykrywalny (discoverable).
- Światło ciągłe: Urządzenie sparowane.
Bezpieczeństwo
- Nie zanurzaj urządzenia w wodzie ani nie wystawiaj na działanie wilgoci.
- Nie używaj urządzenia, jeśli jest uszkodzone.
- Nie próbuj samodzielnie naprawiać ani rozbierać urządzenia, gdyż grozi to utratą gwarancji.
- Używaj wyłącznie zalecanego zasilacza.
- Nie umieszczaj urządzenia w pobliżu źródeł ciepła.
Informacje o producencie
AV:Link
Praktyczna pomoc
Typowe problemy
Urządzenie nie paruje się z telefonem.
Upewnij się, że urządzenie jest w trybie parowania (szybkie miganie diody BT). Jeśli czas parowania wygasł (90s), przytrzymaj przycisk przez 1 sekundę, aby wznowić tryb.
Urządzenie nie łączy się automatycznie.
Upewnij się, że urządzenie jest w zasięgu 10m i jest ustawione jako wykrywalne. Pamiętaj, że urządzenie łączy się automatycznie z ostatnio sparowanym urządzeniem, jeśli jest ono w zasięgu.
Przed użyciem
- Sprawdź, czy zasilacz 5V/1A jest poprawnie podłączony.
- Upewnij się, że wyjście audio jest podłączone do wzmacniacza.
- Sprawdź, czy urządzenie znajduje się w zasięgu 10m od źródła Bluetooth.
- Upewnij się, że w puszce ściennej jest wystarczająco miejsca na montaż.
Parametry w praktyce
- Bluetooth 5.0
- Wersja standardu łączności bezprzewodowej zapewniająca stabilne połączenie.
Ilustracje i schematy

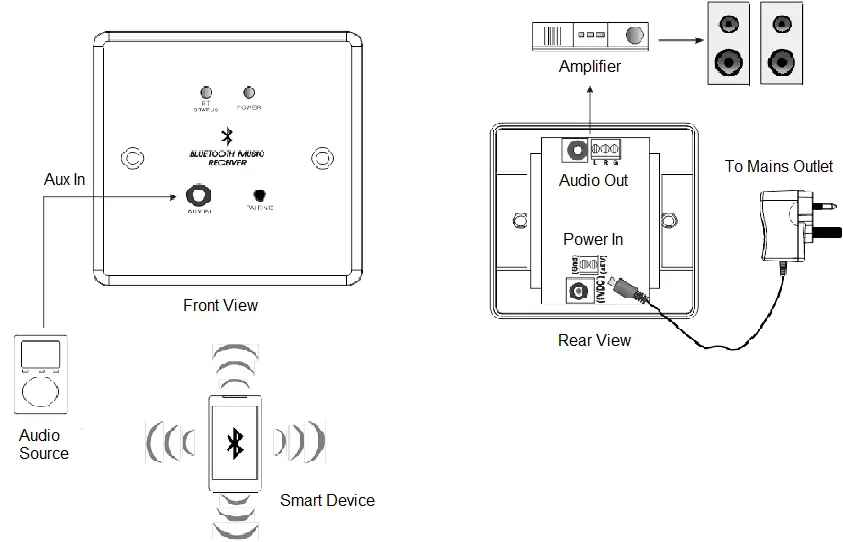

- Schemat połączeń ilustruje podłączenie zasilania do gniazda DC lub zacisków śrubowych.
- Pokazuje również opcje wyjścia audio: gniazdo jack 3.5mm lub zaciski śrubowe dla wzmacniacza.
Zgodność modelu
- Urządzenie obsługuje tylko jedno połączenie Bluetooth w danym momencie.
- Automatycznie łączy się z najbliższym urządzeniem, z którym było wcześniej sparowane.
