Instrukcja obsługi przełącznika HDMI 2x4 Av Link 128.835UK
Szybki przewodnik po instalacji i obsłudze przełącznika HDMI 2x4 Av Link 128.835UK. Dowiedz się, jak poprawnie podłączyć urządzenia, zarządzać sygnałem 4K oraz korzystać z pilota i wyjść audio.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przełącznik HDMI 2x4 Av Link 128.835UK umożliwia przełączanie między dwoma źródłami sygnału HDMI i przesyłanie obrazu do czterech wyświetlaczy jednocześnie. Urządzenie obsługuje rozdzielczości do 4K przy 60Hz. Kluczowym warunkiem poprawnego działania jest stosowanie odpowiednich kabli HDMI: dla sygnału 4K maksymalna długość kabla wynosi 5 metrów, a dla sygnału HD 10 metrów. Zawsze używaj certyfikowanych kabli 4K, aby zachować pełną jakość obrazu.
Opis urządzenia
Urządzenie posiada na tylnym panelu wejścia dla dwóch źródeł sygnału (Input 1, Input 2), cztery wyjścia dla wyświetlaczy (Output 1-4) oraz gniazdo zasilania 5V. Na przednim panelu znajdują się diody LED sygnalizujące zasilanie, aktywność podczerwieni (IR) oraz status poszczególnych wejść i wyjść. Przycisk "Select" służy do ręcznego przełączania źródeł.
Instrukcja podłączenia
- Podłącz wyjścia urządzeń źródłowych (np. odtwarzacz DVD, konsola, PC) do wejść (Input) przełącznika.
- Podłącz wyjścia przełącznika (Output 1-4) do wejść w telewizorach lub monitorach.
- Podłącz dołączony zasilacz 5V do gniazda DC/5V w przełączniku, a następnie do gniazdka sieciowego.
- Włącz zasilanie urządzeń. Zielone diody LED na przednim panelu zaświecą się, potwierdzając połączenie.
Obsługa audio
Aby przesłać dźwięk do zewnętrznego systemu audio lub wzmacniacza, skorzystaj z wyjścia cyfrowego SPDIF lub analogowego gniazda jack 3.5mm znajdującego się na boku urządzenia. Wymagane są dodatkowe kable (brak w zestawie).
Obsługa i sterowanie
Przełączanie między źródłami sygnału odbywa się za pomocą przycisku "Select" na przednim panelu urządzenia lub przy użyciu dołączonego pilota zdalnego sterowania na podczerwień.
Bezpieczeństwo
- Nie zanurzaj urządzenia w wodzie ani nie wystawiaj na działanie wilgoci.
- Używaj wyłącznie zasilacza dostarczonego przez producenta.
- Nie próbuj samodzielnie naprawiać ani rozbierać urządzenia, gdyż grozi to utratą gwarancji.
- W przypadku długich okresów nieużywania, odłącz zasilacz od sieci.
Informacje o producencie
AV:Link
Praktyczna pomoc
Typowe problemy
Brak obrazu 4K lub niska jakość
Upewnij się, że używasz certyfikowanych kabli HDMI 4K. Maksymalna długość kabla dla sygnału 4K to 5 metrów.
Brak sygnału na wyświetlaczu
Sprawdź, czy kable HDMI są poprawnie wpięte i czy ich długość nie przekracza 10m dla HD lub 5m dla 4K.
Brak dźwięku w systemie audio
Upewnij się, że kabel audio jest poprawnie podłączony do wyjścia SPDIF lub 3.5mm na boku urządzenia.
Przed użyciem
- Przygotuj certyfikowane kable HDMI (długość zależna od rozdzielczości).
- Sprawdź, czy w zestawie znajduje się zasilacz 5V.
- Upewnij się, że urządzenia źródłowe i wyświetlacze są wyłączone przed podłączeniem.
- Przygotuj dodatkowe kable audio, jeśli planujesz korzystać z zewnętrznego systemu dźwiękowego.
Parametry w praktyce
- Max. długość kabla 4K
- 5 metrów na urządzenie dla zachowania pełnej jakości 4K.
- Max. długość kabla HD
- 10 metrów na urządzenie dla sygnału HD.
Ilustracje i schematy

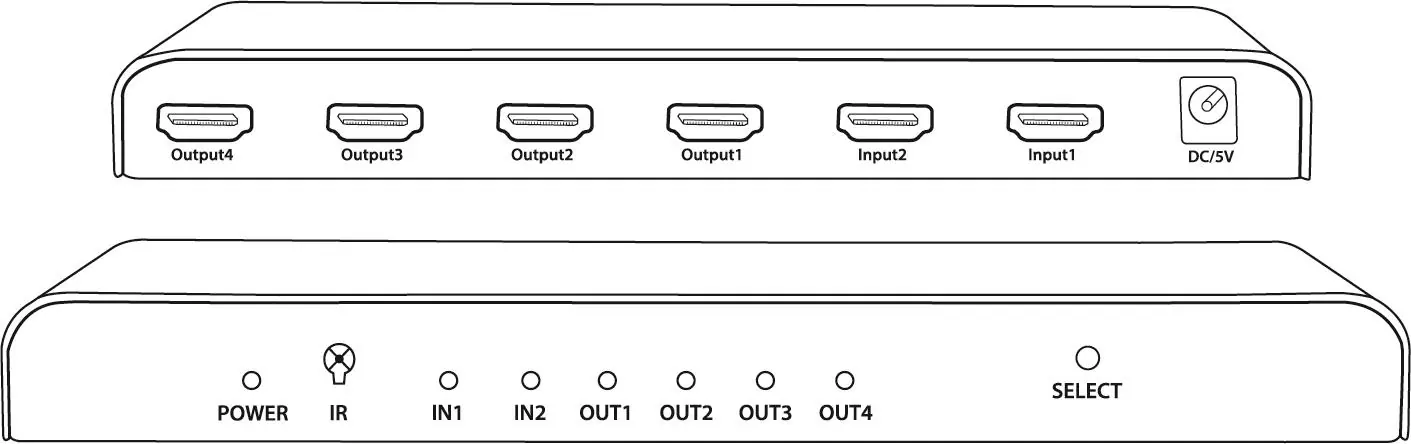

- Panel tylny: Pokazuje rozmieszczenie portów wejściowych (Input 1-2), wyjściowych (Output 1-4) oraz gniazda zasilania.
- Panel przedni: Wskazuje lokalizację diod LED statusu oraz przycisku wyboru źródła (Select).
Zgodność modelu
- Wymaga zasilania 5V (zasilacz w zestawie).
- Współpracuje z formatami audio: DTS-HD, Dolby True, DTS, Dolby-AC3 i DSD.
