Instrukcja obsługi wzmacniacza cyfrowego Banda Audioparts ICE 3000
Szybki przewodnik po instrukcji obsługi wzmacniacza Banda Audioparts ICE 3000. Dowiedz się jak poprawnie podłączyć urządzenie, zrozumieć kody diod LED oraz rozwiązywać problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

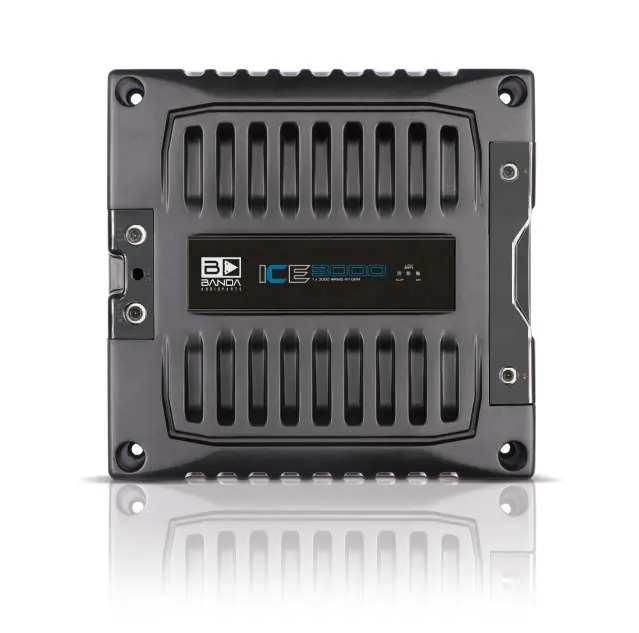

Wzmacniacz Banda Audioparts ICE 3000 to zaawansowane urządzenie audio. Przed instalacją należy upewnić się, że system zasilania jest sprawny, a impedancja głośników jest zgodna z wymaganiami wzmacniacza. Wymagane jest stosowanie zewnętrznego bezpiecznika.
Opis panelu i złączy
Panel zasilania (Power Unit) zawiera następujące wejścia:
- GND INPUT: Podłączenie do masy pojazdu (chassis).
- DRIVE INPUT 12VDC (+): Wejście zdalnego sterowania (Remote), podłączane do anteny elektrycznej lub wyjścia sterującego radia.
- 12VDC POSITIVE INPUT: Główne zasilanie dodatnie.
Diagnostyka diod LED
Panel przedni informuje o stanie pracy wzmacniacza za pomocą diod:
- Żółta (migająca): Napięcie akumulatora poniżej 9V.
- Niebieska (świecąca): Wzmacniacz włączony.
- Czerwona (świecąca): Ochrona (zabezpieczenie).
Podłączenie i instalacja

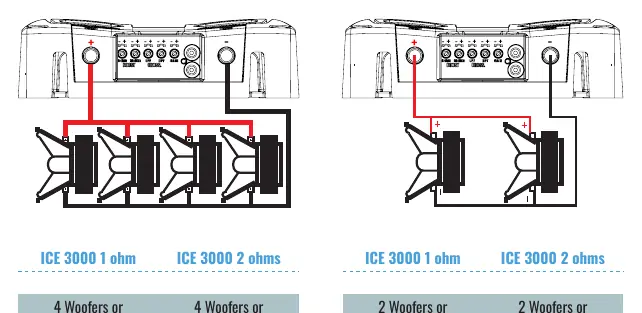

Wzmacniacz obsługuje różne konfiguracje głośników lub subwooferów. Należy zwrócić szczególną uwagę na impedancję końcową (1 Ohm lub 2 Ohm w zależności od modelu). Połączenia głośników powinny być wykonane równolegle, aby uzyskać pożądaną impedancję i moc wyjściową.
Rozwiązywanie problemów
W przypadku wystąpienia problemów, należy sprawdzić stan diod LED:
- Dioda niebieska i czerwona świecą: Przegrzanie. Należy zapewnić lepszą wentylację.
- Dioda niebieska świeci, czerwona miga (brak dźwięku): Zwarcie na wyjściu lub zbyt niska impedancja głośników.
- Dioda niebieska świeci, czerwona miga (w rytm muzyki): Zniekształcenia sygnału (clipping) powyżej 5%.
- Dioda żółta miga: Napięcie wejściowe poniżej 9V. Sprawdzić stan akumulatora i jakość połączeń kabli zasilających.
- Dioda czerwona i żółta świecą: Awaria wzmacniacza. Skontaktować się z autoryzowanym serwisem.
Dane techniczne
Wzmacniacz charakteryzuje się pasmem przenoszenia od 16Hz do 20KHz (-3dB) oraz stosunkiem sygnał-szum na poziomie 80dB. Zalecany przekrój przewodów zasilających to minimum 35mm. Wymagany bezpiecznik zewnętrzny to 150A.
Praktyczna pomoc
Typowe problemy
Dioda niebieska i czerwona świecą
Wzmacniacz osiągnął limit temperatury. Zapewnij lepszą wentylację i upewnij się, że system chłodzenia nie jest zasłonięty.
Brak dźwięku, niebieska dioda świeci, czerwona miga
Zwarcie na wyjściu głośnikowym lub impedancja głośników jest niższa niż dopuszczalna dla wzmacniacza.
Migająca żółta dioda
Napięcie wejściowe poniżej 9V. Sprawdź naładowanie akumulatora oraz jakość połączeń kabli zasilających.
Czerwona i żółta dioda świecą jednocześnie
Wewnętrzny problem z urządzeniem. Skontaktuj się z najbliższym autoryzowanym serwisem.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że miejsce montażu jest dobrze wentylowane.
- Zainstaluj zewnętrzny bezpiecznik (zalecany 150A).
- Zweryfikuj impedancję głośników przed podłączeniem.
- Użyj przewodów zasilających o przekroju minimum 35mm.
Parametry w praktyce
- Input Sensitivity
- Czułość wejściowa (150mV - 8V) określa zakres napięcia sygnału wejściowego, z którym wzmacniacz pracuje poprawnie.
- Recommended Fuse
- Zalecany bezpiecznik zewnętrzny 150A jest niezbędny do ochrony instalacji elektrycznej przed przeciążeniem.
Ilustracje i schematy
- GND INPUT: Punkt podłączenia ujemnego bieguna zasilania (masa pojazdu).
- DRIVE INPUT: Wejście sygnału sterującego (Remote) włączającego wzmacniacz.
- 12VDC POSITIVE INPUT: Główne wejście zasilania dodatniego.
Zgodność modelu
- Wzmacniacz dostępny w wersjach 1 Ohm i 2 Ohm.
- Wymagane napięcie pracy: 9-15V.
