Instrukcja obsługi wzmacniacza samochodowego BANDA AUDIOPARTS ELITE 4000.4

Szybki przewodnik po instrukcji obsługi wzmacniacza BANDA AUDIOPARTS ELITE 4000.4. Dowiedz się, jak poprawnie podłączyć zasilanie, skonfigurować zwrotnicę, zrozumieć kody błędów LED oraz sprawdzić specyfikacje techniczne dla wersji 1 ohm i...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • BANDA AUDIOPARTS ELITE 4000.4 to 4-kanałowy wzmacniacz samochodowy. Wymaga zasilania 9-15V, zewnętrznego bezpiecznika 200A i przewodów zasilających min. 35mm. Posiada wbudowaną zwrotnicę z trybami Low, Flat i High. str. 4, 8

Najważniejsze czynności

  • Podłączenie zasilania str. 4, 9
  • Ustawienie zwrotnicy str. 5, 10

Pierwsze uruchomienie

  • Podłącz zasilanie, upewnij się, że impedancja głośników jest zgodna z modelem, ustaw zwrotnicę zgodnie z typem głośników. str. 4, 6

Problemy i rozwiązania

LED żółty miga

Napięcie wejściowe poniżej 9V. Sprawdź akumulator i kable.

str. 19, 20
LED czerwony miga

Zwarcie na wyjściu lub błąd impedancji.

str. 19, 20

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie wejściowe 9 - 15V Zakres napięcia pracy str. 8, 13
Bezpiecznik 200A Zalecany bezpiecznik zewnętrzny str. 8, 13

Gdzie szukać w PDF

  • Opis panelu i zasilania str. 4, 9
  • Schematy połączeń str. 6, 11, 12
  • Specyfikacje techniczne str. 8, 13
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Wzmacniacz BANDA AUDIOPARTS ELITE 4000.4 to 4-kanałowe urządzenie audio o wysokiej wydajności. Przed instalacją należy upewnić się, że impedancja głośników jest zgodna z wersją wzmacniacza (1 ohm lub 2 ohm). Wymagane jest zastosowanie zewnętrznego bezpiecznika (zalecane 200A) oraz przewodów zasilających o odpowiednim przekroju (min. 35mm / 2 AWG).

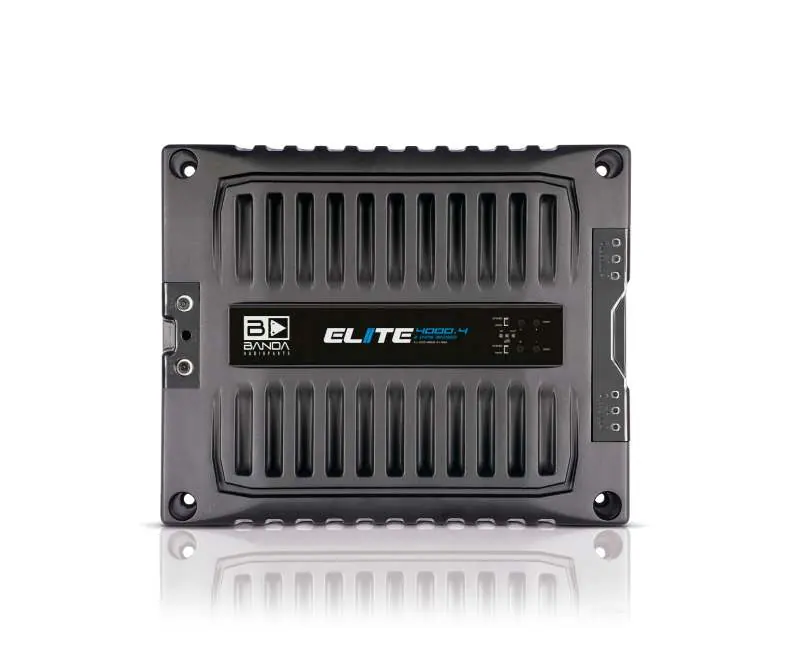

Wzmacniacz BANDA AUDIOPARTS ELITE 4000.4
Wzmacniacz BANDA AUDIOPARTS ELITE 4000.4

Opis urządzenia i zasilanie

Panel zasilania zawiera trzy główne wejścia:

Wymiary wzmacniacza
Wymiary wzmacniacza
  • GND: Podłączenie do masy (podwozia pojazdu).
  • REM (12VDC): Wejście sterujące (podłączane do anteny elektrycznej lub wyjścia remote radia).
  • 12VDC: Główne zasilanie dodatnie z akumulatora.

Panel przedni zawiera diody LED informujące o stanie pracy: niebieska (ON), czerwona (CLIPPING/zabezpieczenia) oraz żółta (niskie napięcie).

Konfiguracja zwrotnicy (Crossover)

Wzmacniacz posiada przełącznik boczny (L-F-H) umożliwiający dostosowanie pracy kanałów:

  • LOW (L): Filtr dolnoprzepustowy (20Hz - 90Hz).
  • FLAT (F): Pełne pasmo (20Hz - 20kHz).
  • HIGH (H): Filtr górnoprzepustowy (90Hz - 20kHz).

Schematy połączeń

Instrukcja zawiera szczegółowe schematy podłączenia głośników w konfiguracji stereo oraz mostkowej (bridged). Należy zawsze sprawdzać impedancję końcową zestawu głośników, aby nie przekroczyć dopuszczalnych parametrów wzmacniacza.

Przykłady połączeń głośników
Przykłady połączeń głośników

Rozwiązywanie problemów

W przypadku wystąpienia problemów, należy sprawdzić stan diod LED:

  • LED niebieski i czerwony świecą: Przegrzanie. Zapewnij lepszą wentylację.
  • LED niebieski świeci, czerwony miga: Zwarcie na wyjściu lub zbyt niska impedancja głośników.
  • LED żółty miga: Napięcie wejściowe poniżej 9V. Sprawdź akumulator i połączenia kabli zasilających.

Praktyczna pomoc

Typowe problemy

LED niebieski i czerwony świecą stale

Wzmacniacz osiągnął limit temperatury. Zapewnij lepszą wentylację i upewnij się, że system chłodzenia nie jest zasłonięty.

LED niebieski świeci, czerwony miga (brak dźwięku)

Zwarcie na wyjściu głośnikowym lub impedancja głośników jest niższa niż dopuszczalna dla wzmacniacza.

LED żółty miga

Napięcie wejściowe spadło poniżej 9V. Sprawdź stan naładowania akumulatora oraz jakość połączeń kabli zasilających.

Przed użyciem

  • Zastosuj zewnętrzny bezpiecznik (zalecane 200A).
  • Upewnij się, że impedancja głośników jest zgodna z wersją wzmacniacza (1 ohm lub 2 ohm).
  • Użyj przewodów zasilających o przekroju min. 35mm (2 AWG).
  • Upewnij się, że miejsce montażu jest dobrze wentylowane.

Parametry w praktyce

HPF (Crossover)
Filtr górnoprzepustowy, odcina niskie częstotliwości (90Hz - 20kHz).
LPF (Crossover)
Filtr dolnoprzepustowy, odcina wysokie częstotliwości (20Hz - 90Hz).

Ilustracje i schematy

  • Schematy połączeń pokazują, jak łączyć głośniki w trybie stereo oraz mostkowym (bridged) dla wersji 1 ohm i 2 ohm.

Zgodność modelu

  • Wzmacniacz występuje w dwóch wersjach impedancji: 1 ohm oraz 2 ohm. Sprawdź etykietę na urządzeniu.
