Instrukcja obsługi wzmacniacza samochodowego Banda Audioparts VIKING 8000

Szybki przewodnik po instrukcji obsługi wzmacniacza Banda Audioparts VIKING 8000. Dowiedz się, jak poprawnie podłączyć zasilanie, interpretować diody LED, rozwiązywać problemy z ochroną oraz sprawdzić parametry techniczne i schematy...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Wzmacniacz Banda Audioparts VIKING 8000 to monoblok o dużej mocy. Wymaga zasilania 9-15V, kabli o przekroju 70mm (0 AWG) i zewnętrznego bezpiecznika. str. 4, 7

Najważniejsze czynności

  • Podłącz GND do masy pojazdu, REM do anteny elektrycznej radia, a 12V do dodatniego bieguna zasilania. str. 4

Problemy i rozwiązania

Czerwona dioda (SHORT)

Sprawdź zwarcie w głośnikach lub zbyt niską impedancję.

str. 8
Migająca żółta dioda

Napięcie wejściowe poniżej 9V. Sprawdź akumulator i kable.

str. 8

Dane techniczne

Parametr Wartość Znaczenie Strony
Moc maksymalna do 9000 WRMS Zależnie od modelu i napięcia str. 6
Waga 6,3 kg Masa urządzenia str. 7

Gdzie szukać w PDF

  • Opis panelu zasilania str. 4
  • Przykłady połączeń str. 5
  • Specyfikacja techniczna str. 6, 7
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Wzmacniacz Banda Audioparts VIKING 8000 to zaawansowane urządzenie typu monoblok. Przed przystąpieniem do użytkowania należy upewnić się, że instalacja elektryczna pojazdu jest w stanie dostarczyć wymagany prąd (do 850A przy sygnale sinusoidalnym). Urządzenie wymaga zastosowania zewnętrznego bezpiecznika oraz kabli zasilających o przekroju minimum 70mm (0 AWG). Wzmacniacz posiada systemy zabezpieczające, które są sygnalizowane za pomocą diod LED na panelu przednim.

Opis urządzenia i panelu przedniego

Panel zasilania (Power Unit) zawiera trzy główne złącza:

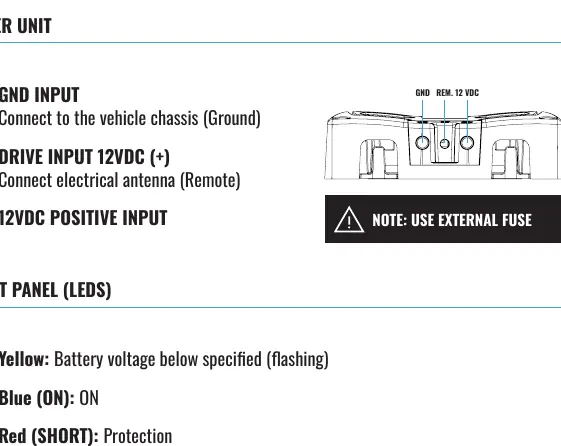

Schemat panelu zasilania i diod LED
Schemat panelu zasilania i diod LED
  • GND INPUT: Podłączenie do masy pojazdu (podwozia).
  • DRIVE INPUT 12VDC (+): Złącze zdalnego włączania (Remote), podłączane do anteny elektrycznej lub wyjścia sterującego radia.
  • 12VDC POSITIVE INPUT: Główne zasilanie dodatnie.

Panel przedni wyposażony jest w diody LED informujące o stanie pracy:

  • Żółta (flashing): Napięcie akumulatora poniżej 9V.
  • Niebieska (ON): Wzmacniacz włączony.
  • Czerwona (SHORT): Aktywne zabezpieczenie (zwarcie na wyjściu głośnikowym lub przekroczenie temperatury).

Przykłady połączeń

Instrukcja zawiera schematy połączeń dla modeli 1ohm i 2ohm. Wzmacniacz pozwala na łączenie wielu głośników lub subwooferów równolegle. Należy bezwzględnie przestrzegać minimalnej impedancji znamionowej wzmacniacza, aby uniknąć uszkodzenia sprzętu lub aktywacji trybu ochrony.

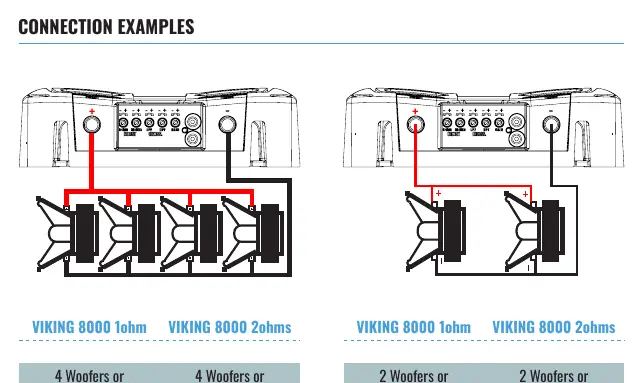

Schematy połączeń głośników
Schematy połączeń głośników

Dane techniczne

Wzmacniacz pracuje w zakresie napięć 9-15V. Posiada wbudowane filtry:

Wymiary wzmacniacza
Wymiary wzmacniacza
  • Variable Bass Boost: 30-80Hz przy 12dB.
  • HPF (Subsonic): 16Hz-120Hz (Linkwitz-Riley).
  • LPF (Crossover): 50Hz-8KHz (Linkwitz-Riley).

Moc wyjściowa zależy od modelu (1ohm lub 2ohm) oraz napięcia zasilania (12.6V lub 14.4V), osiągając do 9000 WRMS.

Rozwiązywanie problemów

W przypadku wystąpienia problemów, należy sprawdzić stan diod LED:

  • Jeśli świeci czerwona dioda, sprawdź kable głośnikowe pod kątem zwarć oraz impedancję głośników.
  • Jeśli miga żółta dioda, sprawdź naładowanie akumulatora i jakość połączeń kabli zasilających.
  • W przypadku przegrzania (czerwona i niebieska dioda świecą), zapewnij lepszą wentylację urządzenia.

Praktyczna pomoc

Typowe problemy

Czerwona dioda LED (SHORT) świeci

Sprawdź, czy nie ma zwarcia w kablach głośnikowych lub czy impedancja głośników nie jest niższa niż dopuszczalna dla danego modelu wzmacniacza.

Żółta dioda LED miga

Napięcie wejściowe spadło poniżej 9V. Sprawdź naładowanie akumulatora oraz stan połączeń kabli zasilających (spadki napięcia).

Wzmacniacz wyłącza się (przegrzanie)

Zapewnij lepszą wentylację w miejscu montażu i upewnij się, że system chłodzenia nie jest zasłonięty.

Dioda Clip miga w rytm muzyki

Oznacza to zniekształcenia powyżej 5%. System może pracować, ale grozi to przegrzaniem cewek głośników.

Przed użyciem

  • Sprawdź, czy impedancja głośników jest zgodna z modelem wzmacniacza (1ohm lub 2ohm).
  • Zainstaluj zewnętrzny bezpiecznik w obwodzie zasilania.
  • Użyj kabli zasilających o przekroju minimum 70mm (0 AWG).
  • Upewnij się, że miejsce montażu zapewnia odpowiednią wentylację.
  • Sprawdź, czy wszystkie połączenia (GND, REM, 12V) są pewne i czyste.

Parametry w praktyce

Napięcie wejściowe
Zakres pracy wzmacniacza wynosi 9-15V.
HPF (Subsonic)
Filtr górnoprzepustowy (subsoniczny) 16Hz-120Hz, chroniący głośniki przed zbyt niskimi częstotliwościami.
LPF (Crossover)
Filtr dolnoprzepustowy 50Hz-8KHz, odcinający wysokie tony.

Ilustracje i schematy

  • Schemat zasilania: GND (masa), REM (zdalne włączanie), 12V (zasilanie dodatnie).
  • Przykłady połączeń pokazują łączenie głośników równolegle dla uzyskania odpowiedniej impedancji (1ohm lub 2ohm).

Zgodność modelu

  • Wzmacniacz dostępny w dwóch wersjach impedancji: 1ohm oraz 2ohm. Nie należy ich mylić przy doborze głośników.

Autor opracowania

Anna Kowalska

Redaktorka treści użytkowych

Tworzy krótkie opisy instrukcji i porządkuje informacje techniczne tak, aby były zrozumiałe dla osób szukających manuala online.
