Instrukcja obsługi ruchomej głowicy Beamz Pro NereId380B
Szybki przewodnik po instrukcji obsługi ruchomej głowicy Beamz Pro NereId380B. Dowiedz się, jak poprawnie zamontować urządzenie, skonfigurować sterowanie DMX, wymienić bezpiecznik oraz dbać o konserwację sprzętu klasy IP65.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Beamz Pro NereId380B to ruchoma głowica oświetleniowa klasy IP65, przeznaczona do użytku profesjonalnego. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, konfiguracji sterowania DMX oraz konserwacji urządzenia. Należy pamiętać, że urządzenie nie jest przeznaczone do pracy ciągłej i wymaga regularnych przerw w działaniu.
Bezpieczeństwo i instalacja
Przed przystąpieniem do pracy należy upewnić się, że napięcie sieciowe jest zgodne z wymaganiami urządzenia. W przypadku montażu na wysokości powyżej 100 cm, konieczne jest użycie linki zabezpieczającej przymocowanej do odpowiednich punktów montażowych. Nigdy nie należy patrzeć bezpośrednio w wiązkę światła.
- Montaż: Urządzenie można ustawić na stabilnej powierzchni lub zamontować na kratownicy za pomocą uchwytów Omega. Śruby szybkiego blokowania należy obrócić o 1/4 obrotu do oporu.
- Wentylacja: Zapewnij co najmniej 50 cm wolnej przestrzeni wokół urządzenia. Nie blokuj otworów wentylacyjnych.
- Klasa IP65: Urządzenie jest pyłoszczelne i chronione przed strugami wody, co pozwala na użycie zewnętrzne, jednak jest to sprzęt przeznaczony głównie do oświetlenia eventowego (tymczasowego).
Podłączenie zasilania i DMX
Urządzenie posiada wejście i wyjście zasilania (powerconnector), co pozwala na łączenie szeregowe maksymalnie czterech jednostek (przy 230V/16A). W przypadku sterowania DMX512, na ostatnim urządzeniu w łańcuchu należy zastosować terminator DMX (rezystor 120 Ohm między pinami 2 i 3).
Konserwacja i czyszczenie
Regularna konserwacja jest niezbędna dla zachowania wydajności i żywotności urządzenia:
- Odłącz urządzenie od zasilania i pozwól mu całkowicie ostygnąć przed czyszczeniem.
- Czyść obudowę i elementy szklane miękką, czystą szmatką zwilżoną słabym roztworem detergentu.
- Nie używaj rozpuszczalników ani materiałów ściernych.
- Regularnie sprawdzaj stan śrub, kabli oraz uszczelnień.
Rozwiązywanie problemów
W przypadku awarii sprawdź najpierw zasilanie oraz połączenia kablowe. Jeśli urządzenie nie reaguje na kontroler DMX, upewnij się, że adresowanie jest poprawne i użyto terminatora. W przypadku przegrzania, pozwól urządzeniu ostygnąć i sprawdź drożność wentylacji.
Dane techniczne
Urządzenie wyposażone jest w źródło światła MSD 18R 380W, oferuje 14 kolorów + open, 12 statycznych gobo + 5 szklanych, oraz 18 kanałów DMX. Waga urządzenia wynosi 22,10 kg.
Informacje o producencie
beamZ
Praktyczna pomoc
Typowe problemy
Brak reakcji urządzenia
Sprawdź, czy zasilanie jest włączone, sprawdź kable i połączenia. Jeśli bezpiecznik jest przepalony, wymień go na nowy tego samego typu.
Urządzenie nie reaguje na kontroler DMX
Sprawdź połączenia kablowe, adresowanie urządzenia oraz czy na końcu linii DMX znajduje się terminator 120 Ohm.
Strumień świetlny przerywa
Urządzenie może być przegrzane. Pozwól mu ostygnąć, sprawdź temperaturę otoczenia i upewnij się, że wentylacja jest drożna.
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z wartościami na urządzeniu.
- Upewnij się, że otwory wentylacyjne nie są zablokowane.
- Przy montażu powyżej 100 cm użyj linki zabezpieczającej.
- Sprawdź, czy wszystkie śruby montażowe są dokręcone i wolne od korozji.
- Upewnij się, że urządzenie nie jest narażone na ekstremalne temperatury.
Parametry w praktyce
- DMX 18 kanałów
- Liczba kanałów sterujących funkcjami urządzenia.
- MSD 18R 380W
- Typ zastosowanego źródła światła.
Ilustracje i schematy

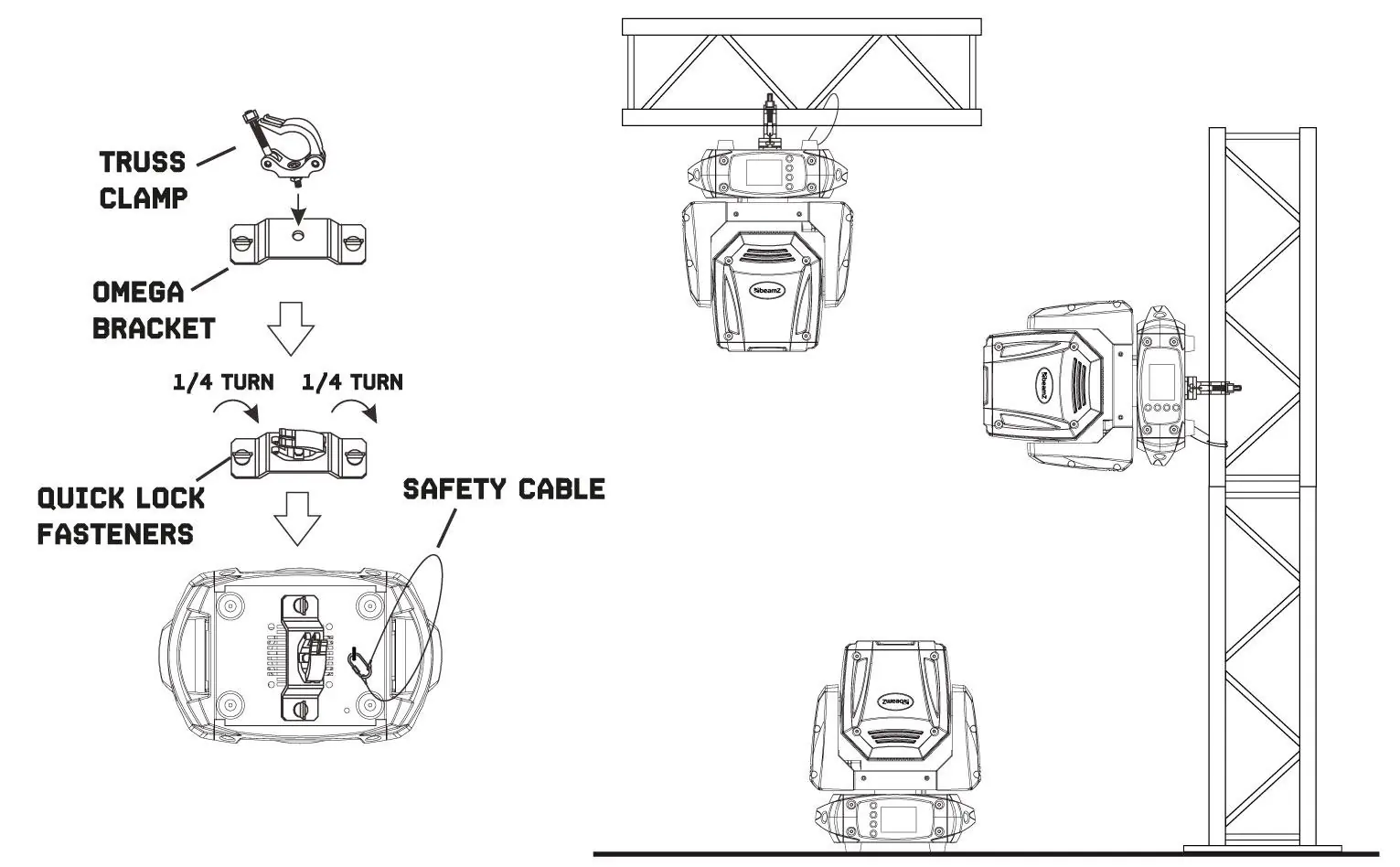

- Montaż na kratownicy: Wymaga użycia uchwytów Omega i zabezpieczenia urządzenia linką.
- Terminator DMX: Wtyczka XLR z rezystorem 120 Ohm wpięta w wyjście DMX ostatniego urządzenia.
Zgodność modelu
- Wymaga kontrolera DMX512.
- Przeznaczone do użytku tymczasowego (event lighting).
