Instrukcja obsługi naświetlacza LED BELL Lighting Powertron 11330/1/2

Kompletny przewodnik instalacji i obsługi naświetlaczy LED BELL Lighting Powertron (600W, 1200W, 1800W). Zawiera schematy połączeń, wymiary, momenty dokręcania i wytyczne montażowe.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja dotyczy montażu i podłączenia naświetlaczy LED serii Powertron (600W, 1200W, 1800W). Wymaga instalacji przez wykwalifikowanego elektryka zgodnie z normami BS7671:2018. str. 1

Najważniejsze czynności

  • Montaż mechaniczny i ustawienie kąta str. 3
  • Podłączenie elektryczne (600W) str. 7
  • Podłączenie elektryczne (1200W/1800W) str. 8

Dane techniczne

Parametr Wartość Znaczenie Strony
Stopień ochrony IP66 Odporność na pył i wodę str. 1

Gdzie szukać w PDF

  • Informacje ogólne i bezpieczeństwo str. 1
  • Wymiary fizyczne str. 2
  • Montaż i kąty obrotu str. 3
  • Schematy połączeń str. 7, 8
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejsza instrukcja dotyczy montażu i eksploatacji naświetlaczy LED serii Powertron (modele 600W, 1200W, 1800W). Urządzenie posiada stopień ochrony IP66. Instalacja musi zostać wykonana przez wykwalifikowanego elektryka zgodnie z aktualnymi przepisami IEE (BS7671:2018) oraz lokalnymi przepisami budowlanymi. Producent nie ponosi odpowiedzialności za szkody wynikające z nieprawidłowego montażu.

Montaż i instalacja mechaniczna

Naświetlacz wymaga precyzyjnego montażu mechanicznego. Należy zwrócić szczególną uwagę na kąty obrotu oraz momenty dokręcania śrub:

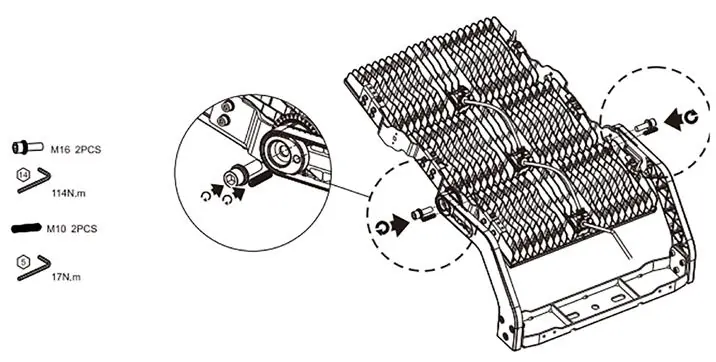

Kąty obrotu i momenty dokręcania śrub
Kąty obrotu i momenty dokręcania śrub
  • 600W: Wymaga dokręcenia śrub z momentem 8 N.m lub 29 N.m w zależności od punktu montażowego.
  • 1200W: Wymaga dokręcenia śrub z momentem 8 N.m lub 114 N.m.
  • 1800W: Wymaga dokręcenia śrub z momentem 114 N.m.

Instrukcja zawiera również wytyczne dotyczące montażu akcesoriów, takich jak uchwyty laserowe, linki zabezpieczające oraz osłony (visor mount).

Podłączenie elektryczne

Schematy połączeń różnią się w zależności od mocy urządzenia:

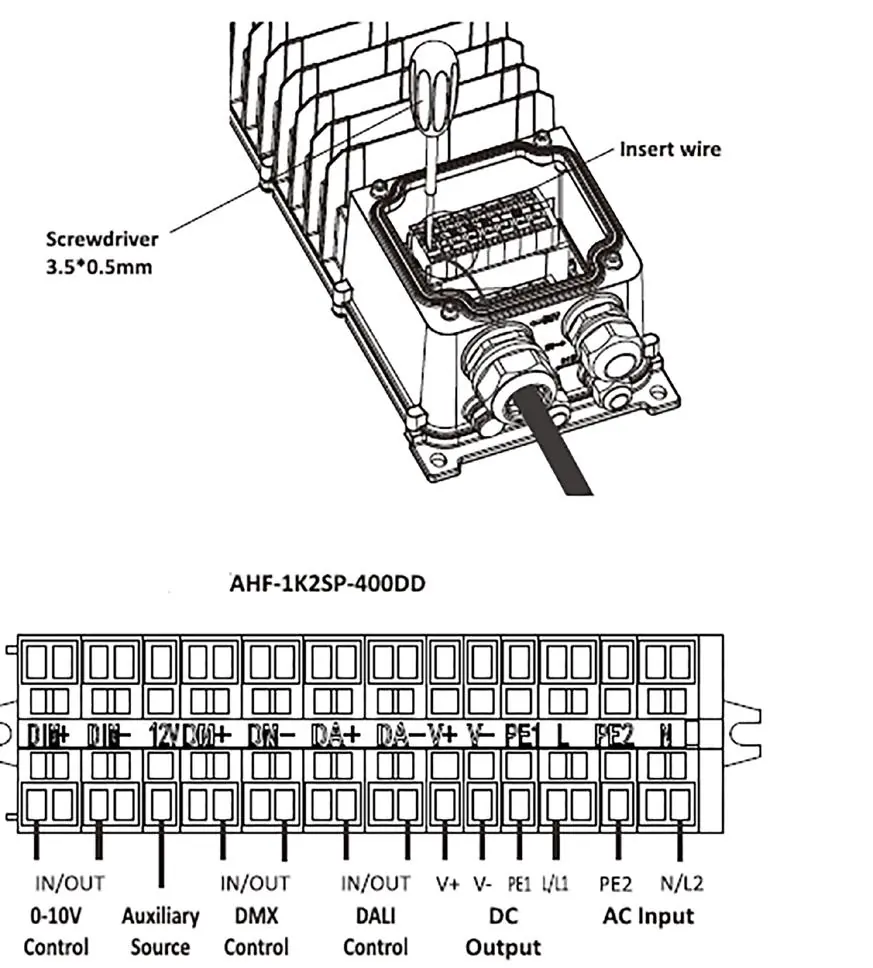

Szczegóły podłączenia sterownika i dławików
Szczegóły podłączenia sterownika i dławików
  • 600W: Podłączenie do skrzynki przyłączeniowej (Junction box) zgodnie ze schematem (L, N, GND).
  • 1200W/1800W: Wykorzystują zdalny sterownik (Remote Driver). Należy zwrócić uwagę na odpowiednie dławiki kablowe (M32, M25, M16) oraz siły dokręcania dławików (od 2.5 N.m do 8 N.m).

Upewnij się, że zasilanie jest odłączone przed przystąpieniem do prac elektrycznych.

Dane techniczne i wymiary

Dokument zawiera szczegółowe wymiary fizyczne (w mm i calach) dla wszystkich trzech wariantów mocy. Należy również uwzględnić parametry EPA (Effective Projected Area) przy planowaniu montażu zewnętrznego, aby zapewnić stabilność konstrukcji.

Bezpieczeństwo i utylizacja

Produkt może zawierać substancje niebezpieczne dla środowiska. Zużyty sprzęt elektryczny i elektroniczny nie może być wyrzucany z odpadami domowymi, lecz musi zostać poddany segregacji i recyklingowi zgodnie z lokalnymi przepisami.

Informacje o producencie

BELL Lighting

Profil marki

Praktyczna pomoc

Typowe problemy

Niepewność co do momentu dokręcania śrub

Użyj klucza dynamometrycznego. Dla modelu 600W stosuj 8 N.m lub 29 N.m. Dla modeli 1200W/1800W stosuj 8 N.m lub 114 N.m w zależności od punktu montażowego.

Przegrzewanie się urządzenia

Zapewnij odpowiednią przestrzeń montażową (clearance distance) zgodnie z wytycznymi na stronie 9. Upewnij się, że temperatura otoczenia nie przekracza dopuszczalnych norm.

Przed użyciem

  • Sprawdź, czy instalację wykonuje wykwalifikowany elektryk.
  • Upewnij się, że zasilanie jest odłączone przed montażem.
  • Zweryfikuj typ wyłącznika nadprądowego (MCB) dla danego modelu (tabela na str. 9).
  • Sprawdź wymagane momenty dokręcania śrub i dławików kablowych.
  • Upewnij się, że zachowano odpowiednie odległości montażowe.

Ilustracje i schematy

  • Strona 3: Schematy kątów obrotu i momentów dokręcania.
  • Strona 7: Schemat połączeń elektrycznych dla modelu 600W.
  • Strona 8: Schemat połączeń elektrycznych dla modeli 1200W/1800W oraz szczegóły dławików.
  • Strona 9: Wytyczne dotyczące odległości montażowych (Clearance Distance).

Zgodność modelu

  • Instalacja musi być zgodna z BS7671:2018.
  • Ilość naświetlaczy na obwód zależy od typu wyłącznika (MCB B/C 16/32).
