Instrukcja serwisowa pompy ciepła Bosch IDS 115V Modular Blower
Kompletny przewodnik serwisowy dla pompy ciepła Bosch IDS 115V Modular Blower. Zawiera procedury diagnostyczne, kody błędów LED, schematy połączeń oraz ustawienia modułu sterującego.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja serwisowa jest przeznaczona dla wykwalifikowanych techników serwisowych. Zawiera kluczowe procedury diagnostyczne, kody błędów LED oraz schematy elektryczne niezbędne do obsługi i naprawy pompy ciepła Bosch IDS 115V Modular Blower. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie przestrzegać zasad bezpieczeństwa, w tym procedur ochrony przed wyładowaniami elektrostatycznymi (ESD).
Bezpieczeństwo i środki ostrożności
Prace instalacyjne i serwisowe muszą być wykonywane przez wykwalifikowany serwis. Należy pamiętać o następujących zasadach:
- Ochrona ESD: Przed dotknięciem modułu sterującego należy rozładować ładunki elektrostatyczne ciała, dotykając niepomalowanej metalowej powierzchni urządzenia.
- Zasilanie: Przed serwisowaniem należy odłączyć zasilanie.
- Uziemienie: Urządzenie musi być trwale uziemione zgodnie z lokalnymi przepisami.
- Materiały: Używać wyłącznie części zamiennych zalecanych przez producenta. Przewody muszą mieć odporność termiczną co najmniej 105°C.

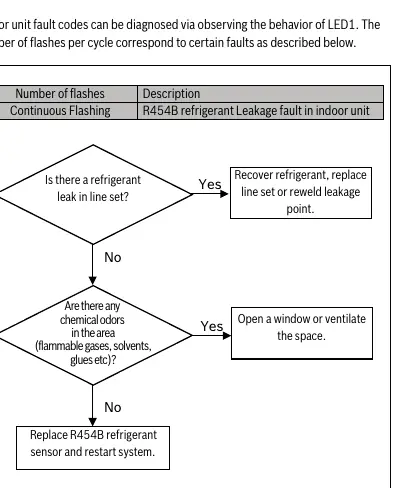

Diagnostyka LED
Stan urządzenia można zdiagnozować na podstawie liczby mignięć diody LED1 na płycie sterującej:
- 3 mignięcia: Awaria czujnika czynnika chłodniczego.
- 4 mignięcia: Błąd komunikacji między czujnikiem czynnika a głównym układem sterowania.
- 5 mignięć: Błąd komunikacji między piecem a jednostką zewnętrzną (ODU).
- Szybkie miganie: Ochrona przed wyciekiem czynnika chłodniczego.
- 8 mignięć: Czujnik czynnika chłodniczego poza okresem eksploatacji.
- 9 mignięć: Ustawienie przełącznika DIP SW7-2 nie pasuje do czujnika czynnika.
Moduł sterujący i ustawienia
Płyta sterująca posiada przełączniki DIP, które należy skonfigurować zgodnie z wymaganiami instalacji:
- SW6-1, SW6-2: Ustawienia prędkości wentylatora (taps).
- SW6-3: Ustawienie funkcji Anti-Cool Air.
- SW7-1: Wybór trybu komunikacji (Communication/Non-communication).
- SW7-2: Konfiguracja czujnika czynnika chłodniczego.
- SW7-3, SW7-4: Wybór typu maszyny (A, B, C, D).
Sprawdzanie silnika wentylatora
W przypadku problemów z uruchomieniem wentylatora należy sprawdzić:
- Czy wentylator uruchamia się normalnie (brak hałasu, brak oporów).
- Napięcie uzwojenia silnika:
- Między L i N (CN14, CN13): 127V > V > 98V.
- Między C i 1, 2, 3, 4, 5 (CN35): 27V > V > 18V.
- Jeśli napięcie jest prawidłowe, a silnik nie działa, należy sprawdzić płytę PCBA pod kątem uszkodzeń lub wymienić silnik.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Błąd b3 (3 mignięcia LED)
Awaria czujnika czynnika chłodniczego. Wymień czujnik na nowy.
Błąd b4 (4 mignięcia LED)
Błąd komunikacji z czujnikiem. Sprawdź podłączenie czujnika, w razie potrzeby wymień go.
Błąd b7 (szybkie miganie LED)
Ochrona przed wyciekiem. Wyłącz sprężarkę, zapewnij wentylację, sprawdź szczelność układu.
Błąd b9 (9 mignięć LED)
Niezgodność ustawień przełącznika DIP SW7-2 z czujnikiem. Sprawdź ustawienie przełącznika.
Przed użyciem
- Odłącz zasilanie przed przystąpieniem do serwisu.
- Rozładuj ładunki elektrostatyczne (ESD) przed dotknięciem elektroniki.
- Sprawdź, czy przewody są prawidłowo spolaryzowane i uziemione.
- Zweryfikuj ustawienia przełączników DIP na płycie sterującej.
- Upewnij się, że używasz oryginalnych części zamiennych.
Parametry w praktyce
- Napięcie L-N (CN14/CN13)
- Prawidłowe napięcie zasilania silnika wentylatora powinno wynosić od 98V do 127V.
Ilustracje i schematy
- Schemat połączeń (Wiring Diagram) pokazuje podłączenie zasilania 115V, transformatora, silnika wentylatora oraz modułów komunikacyjnych.

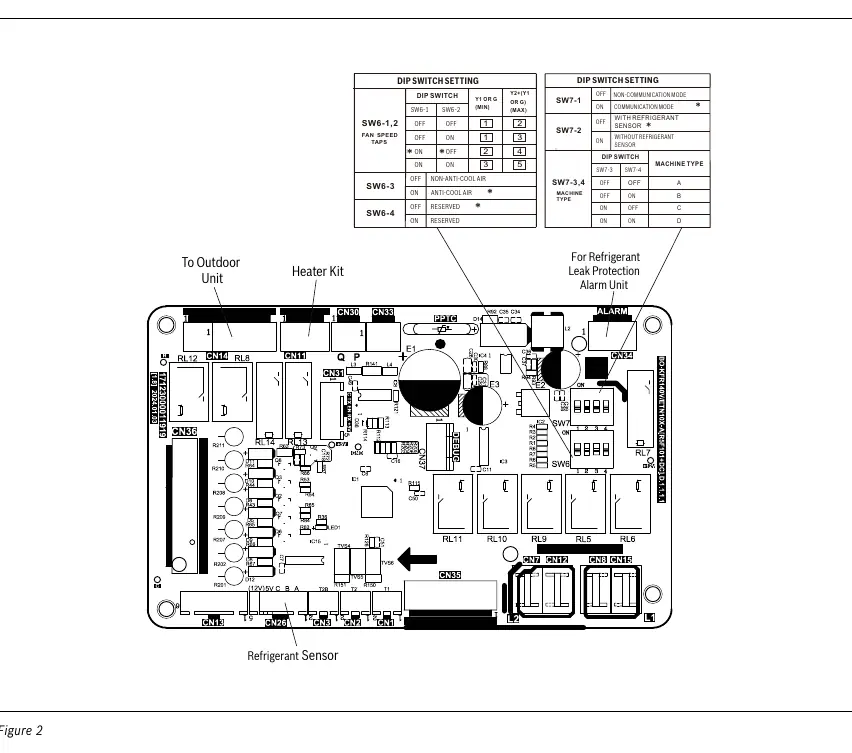

- Rysunek modułu sterującego wskazuje lokalizację złączy CN, przełączników DIP oraz diody LED1.
Zgodność modelu
- Kompatybilny z produktami Bosch R-454B IDS.
- Wymaga zasilania 115V 60Hz 1PH.
