Instrukcja obsługi wzmacniacza Chord ULTIMA Pro Mono 1000W
Szybki przewodnik po wzmacniaczu mocy Chord ULTIMA Pro Mono 1000W. Dowiedz się, jak poprawnie podłączyć głośniki, zrozumieć sygnalizację przycisku zasilania oraz jak postępować w przypadku przejścia urządzenia w tryb ochrony.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Wzmacniacz mocy Chord ULTIMA Pro Mono 1000W to zaawansowane urządzenie audio wymagające odpowiedniej wentylacji i poprawnego podłączenia. Przed przystąpieniem do pracy upewnij się, że wszystkie urządzenia w systemie są wyłączone, a poziomy głośności ustawione na zero.
Bezpieczeństwo i konserwacja
- Chronić urządzenie przed kontaktem z wodą i płynami.
- Do czyszczenia używać wyłącznie suchej ściereczki z mikrofibry; nie rozpylać środków czyszczących bezpośrednio na obudowę.
- Urządzenie nie zawiera elementów serwisowalnych przez użytkownika. Próba otwarcia obudowy powoduje utratę gwarancji.
- Zapewnić odpowiednią przestrzeń wokół wzmacniacza dla prawidłowej wentylacji.
Podłączenia i obsługa
Wzmacniacz posiada zbalansowane wejścia XLR. Do podłączenia głośników zaleca się stosowanie kabli zakończonych wtykami bananowymi 4 mm lub widełkami 6 mm. Głośniki należy podłączać wyłącznie pomiędzy czerwony i czarny terminal wyjściowy.
Uruchamianie: Naciśnij duży przycisk zasilania. Przycisk zmieni kolor na zielony podczas wstępnych testów bezpieczeństwa, a po ich pomyślnym zakończeniu zaświeci się na kolor turkusowy.
Rozwiązywanie problemów
Jeśli wzmacniacz przejdzie w tryb ochrony, należy odłączyć kabel zasilający, odczekać 30 sekund i podłączyć go ponownie.
Dane techniczne
- Moc wyjściowa: 1000W RMS przy 4 Ohm (THD <1%)
- Pasmo przenoszenia: 5 Hz - 180 kHz
- Stosunek sygnału do szumu: -84 dB (A-weighted)
- Impedancja wyjściowa: 0.090 Ohm
- Wymiary: 483 mm (szer.) x 176 mm (wys.) x 377 mm (gł.)
Informacje o producencie
Chord Electronics
Praktyczna pomoc
Typowe problemy
Wzmacniacz przeszedł w tryb ochrony
Odłącz kabel zasilający, odczekaj 30 sekund i podłącz go ponownie.
Brak dźwięku lub nieprawidłowe działanie
Upewnij się, że wszystkie urządzenia są wyłączone przed podłączeniem, a głośność ustawiona na zero.
Przed użyciem
- Upewnij się, że urządzenie ma zapewnioną odpowiednią wentylację.
- Ustaw głośność wszystkich urządzeń w systemie na zero.
- Wyłącz wszystkie urządzenia przed wykonywaniem połączeń.
- Przygotuj kable głośnikowe z wtykami bananowymi 4 mm lub widełkami 6 mm.
- Sprawdź, czy wzmacniacz znajduje się z dala od źródeł ciepła i bezpośredniego światła słonecznego.
Parametry w praktyce
- Moc wyjściowa 1000W RMS
- Maksymalna ciągła moc wyjściowa przy obciążeniu 4 Ohm.
- Pasmo przenoszenia 5 Hz - 180 kHz
- Zakres częstotliwości, w którym wzmacniacz pracuje z wysoką wiernością.
- Impedancja wyjściowa 0.090 Ohm
- Niska wartość zapewniająca doskonałą kontrolę nad głośnikami.
Ilustracje i schematy

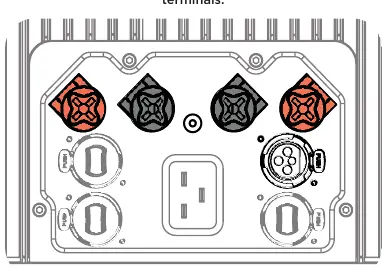

- Panel tylny zawiera wejścia XLR, terminale głośnikowe (czerwony/czarny) oraz gniazdo zasilania IEC 15A.
- Przycisk zasilania na przednim panelu sygnalizuje stan pracy kolorami: zielony (testy), turkusowy (gotowość).
Zgodność modelu
- Urządzenie przeznaczone do pracy z głośnikami o impedancji 4 Ohm.
- Możliwość montażu w szafie rack (nóżki są demontowalne).
