Instrukcja obsługi regulatora prędkości Corally TOROX 185-LE
Kompletny przewodnik po regulatorze prędkości Corally TOROX 185-LE. Dowiedz się, jak podłączyć urządzenie, skalibrować nadajnik, zaprogramować ustawienia i rozwiązywać problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby skalibrować regulator, włącz nadajnik, przytrzymaj przycisk SET na regulatorze i włącz go przyciskiem ON/OFF. Gdy czerwona dioda zacznie migać, zwolnij SET. Następnie kolejno ustaw punkt neutralny, pełne przyspieszenie i pełne hamowanie, potwierdzając każdą pozycję przyciskiem SET. str. 3
Najważniejsze czynności
- Kalibracja regulatora str. 3
- Reset do ustawień fabrycznych str. 6
Pierwsze uruchomienie
- Podłącz silnik, odbiornik i akumulator zgodnie ze schematem. str. 2, 3
- Wykonaj kalibrację z nadajnikiem. str. 3
Problemy i rozwiązania
Czerwona dioda miga
Aktywne zabezpieczenie niskiego napięcia (LVC). Wymień akumulator.
str. 6, 7
Zielona dioda miga
Aktywne zabezpieczenie termiczne. Pozwól regulatorowi ostygnąć.
str. 6, 7Konserwacja i reset
- Przywracanie ustawień fabrycznych: Przytrzymaj przycisk SET przez ponad 3 sekundy w pozycji neutralnej przepustnicy. str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prąd ciągły/szczytowy | 185A / 1050A | Wydajność prądowa regulatora | str. 2 |
| Obsługiwane akumulatory | 3-6S LiPo / 9-18S NiMH | Zakres napięcia zasilania | str. 2 |
Gdzie szukać w PDF
- Specyfikacje i połączenia str. 2
- Kalibracja radia str. 3
- Programowanie i ustawienia str. 4, 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

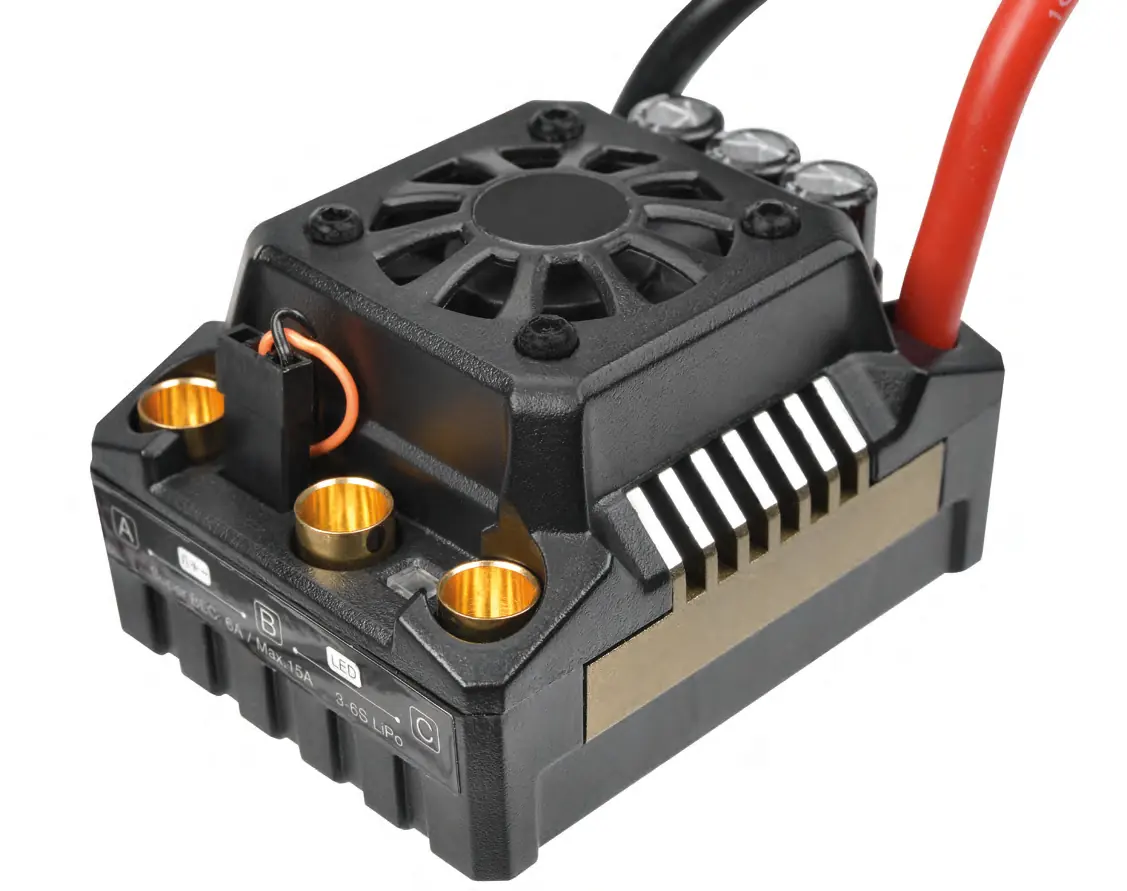

Regulator prędkości Corally TOROX 185-LE to zaawansowane urządzenie przeznaczone do modeli zdalnie sterowanych. Przed użyciem upewnij się, że wszystkie połączenia są poprawnie zaizolowane, a polaryzacja baterii jest prawidłowa. Odwrotne podłączenie baterii spowoduje trwałe uszkodzenie regulatora, które nie jest objęte gwarancją. Zawsze odłączaj akumulator po zakończeniu jazdy, aby uniknąć jego całkowitego rozładowania.
Podłączenie
Prawidłowe podłączenie jest kluczowe dla bezpieczeństwa i działania modelu:
- Silnik: Brak polaryzacji na przewodach A/B/C. Jeśli silnik obraca się w niewłaściwą stronę, zamień miejscami dowolne dwa przewody.
- Odbiornik: Podłącz przewód ESC do kanału przepustnicy (TH/2) oraz przewód serwa do kanału sterowania (ST/1).
- Akumulator: Podłącz czerwony przewód (+) do bieguna dodatniego, a czarny (-) do ujemnego.
Kalibracja radia
Przed rozpoczęciem użytkowania należy skalibrować regulator z nadajnikiem:
- Włącz nadajnik, ustaw parametry przepustnicy na wartości domyślne (100%), a trymer na 0.
- Przy wyłączonym regulatorze, ale podłączonym akumulatorze, przytrzymaj przycisk SET i naciśnij przycisk ON/OFF.
- Gdy czerwona dioda zacznie migać, zwolnij przycisk SET.
- Ustaw punkt neutralny: pozostaw spust w pozycji neutralnej i naciśnij SET (dioda zielona mignie 1 raz, silnik wyda 1 sygnał).
- Ustaw pełne przyspieszenie: pociągnij spust do końca i naciśnij SET (dioda zielona mignie 2 razy, silnik wyda 2 sygnały).
- Ustaw pełne hamowanie: popchnij spust do końca i naciśnij SET (dioda zielona mignie 3 razy, silnik wyda 3 sygnały).
Programowanie ustawień
Regulator posiada wiele programowalnych funkcji, takich jak tryb pracy (Forward/Brake lub Forward/Reverse/Brake), odcięcie napięcia (LVC), czy siła hamowania. Programowanie odbywa się za pomocą przycisku SET. Po wejściu w tryb programowania, liczba mignięć czerwonej diody wskazuje numer opcji, a liczba mignięć zielonej diody po wybraniu opcji wskazuje wybraną wartość.
Status diod LED
- Brak diod: Spust w pozycji neutralnej.
- Czerwona dioda świeci ciągle: Jazda do przodu, hamowanie lub jazda wstecz.
- Miganie czerwonej diody: Aktywne zabezpieczenie niskiego napięcia (LVC).
- Miganie zielonej diody: Aktywne zabezpieczenie termiczne.
Rozwiązywanie problemów
Jeśli silnik nie startuje, sprawdź połączenia i naładowanie akumulatora. Jeśli model jedzie do tyłu zamiast do przodu, zamień dwa przewody silnika. W przypadku problemów z kalibracją, upewnij się, że przewód sygnałowy jest wpięty w odpowiedni kanał odbiornika.
Praktyczna pomoc
Typowe problemy
Silnik nie startuje, brak reakcji diod
Sprawdź połączenia z akumulatorem, stan włącznika oraz czy akumulator jest naładowany.
Model jedzie do tyłu po pociągnięciu spustu
Zamień miejscami dowolne dwa z trzech przewodów łączących regulator z silnikiem.
Silnik przerywa lub traci moc
Sprawdź, czy nie aktywowało się zabezpieczenie termiczne (zielona dioda miga) lub zabezpieczenie niskiego napięcia (czerwona dioda miga).
Błąd połączenia z kartą programowania
Upewnij się, że kabel karty jest podłączony do portu wentylatora (FAN/PRG), a nie do kanału odbiornika.
Przed użyciem
- Sprawdź, czy wszystkie przewody są poprawnie przylutowane i zaizolowane.
- Upewnij się, że polaryzacja akumulatora jest zgodna z oznaczeniami.
- Skalibruj regulator z nadajnikiem przed pierwszą jazdą.
- Ustaw odpowiedni tryb pracy (np. z wstecznym lub bez).
- Sprawdź, czy ustawienia odcięcia napięcia (Cutoff) są zgodne z typem używanego akumulatora (LiPo/NiMH).

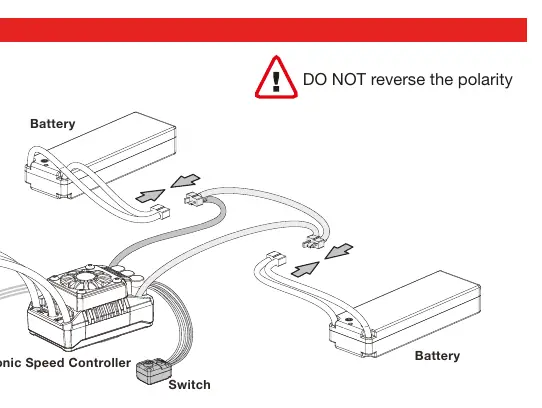

Ilustracje i schematy
- Schemat pokazuje podłączenie silnika do portów A, B, C regulatora.
- Wskazuje podłączenie odbiornika do portu sygnałowego.
- Pokazuje podłączenie akumulatora do głównych przewodów zasilających.
- Wskazuje lokalizację przycisku ON/OFF.
Zgodność modelu
- Silniki bezszczotkowe (sensorless/sensored - tylko w trybie sensorless).
- Nie współpracuje z akumulatorami 2S LiPo.
- Wymaga serwomechanizmów zgodnych z wybranym napięciem BEC (6V lub 7.4V).
