Regulator obejścia gorącego gazu Danfoss CPCE - Instrukcja instalacji
Kompletny przewodnik instalacji i obsługi regulatora obejścia gorącego gazu Danfoss CPCE oraz mieszacza gazu ciekłego LG. Dowiedz się o parametrach technicznych, bezpiecznym montażu i kompatybilności z czynnikami chłodniczymi.
Spis treści
Opis produktu i zastosowanie
Regulator obejścia gorącego gazu typu CPCE firmy Danfoss to zaawansowane urządzenie przeznaczone do precyzyjnej kontroli wydajności w układach chłodniczych. W połączeniu z mieszaczem gazu ciekłego typu LG, stanowi kluczowy element zapewniający stabilną pracę systemu poprzez regulację przepływu gorącego gazu bezpośrednio do parownika. Urządzenie jest zaprojektowane do pracy w szerokim zakresie temperatur, co czyni je wszechstronnym rozwiązaniem dla profesjonalnych instalacji chłodniczych.
Kompatybilność z czynnikami chłodniczymi
CPCE jest kompatybilny z szeroką gamą nowoczesnych czynników chłodniczych, w tym z wieloma wariantami HFC oraz węglowodorami. Obsługiwane czynniki obejmują między innymi R22, R134a, R290, R404A, R407A, R407C, R407F, R448A, R449A, R450A, R452A, R507A, R513A, R600 oraz R600a. Przed przystąpieniem do instalacji należy zawsze zweryfikować aktualną listę dopuszczalnych czynników dla konkretnego numeru katalogowego urządzenia w dokumentacji technicznej producenta.
Wytyczne dotyczące instalacji i bezpieczeństwa
Montaż regulatora CPCE wymaga zachowania szczególnej ostrożności, zwłaszcza w przypadku stosowania czynników chłodniczych łatwopalnych. Kluczowym aspektem jest przestrzeganie zalecanego momentu dokręcania połączeń, który wynosi 4 Nm (dokręcenie ręczne plus 1/4 obrotu). Niewłaściwe dokręcenie może prowadzić do nieszczelności układu. Podczas lutowania należy stosować spoiwo o zawartości co najmniej 15% srebra, aby zapewnić trwałość i szczelność połączeń. Należy również pamiętać o ochronie urządzenia przed przegrzaniem podczas procesu lutowania, stosując odpowiednie metody chłodzenia korpusu.
Parametry pracy i konserwacja
Urządzenie zostało zaprojektowane do pracy w ekstremalnych warunkach temperaturowych, od -50 stopni Celsjusza do maksymalnie 140 stopni Celsjusza. Maksymalne ciśnienie robocze (PS/MWP) wynosi 28 bar, natomiast ciśnienie testowe (Pmax) to 31 bar. Regularna kontrola szczelności oraz stanu połączeń jest niezbędna dla zapewnienia długotrwałej i bezawaryjnej pracy systemu. W przypadku wystąpienia problemów z regulacją ciśnienia, należy sprawdzić ustawienia zaworu oraz drożność linii obejściowej. Utylizacja urządzenia powinna odbywać się zgodnie z lokalnymi przepisami dotyczącymi sprzętu chłodniczego, z uwzględnieniem odzysku czynnika chłodniczego znajdującego się w układzie.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Nieszczelność połączeń
Sprawdź moment dokręcania (4 Nm) i upewnij się, że połączenia zostały wykonane zgodnie z instrukcją.
Problemy z regulacją ciśnienia
Zweryfikuj poprawność ustawień zaworu oraz drożność linii obejściowej w układzie.
Przed użyciem
- Sprawdź kompatybilność czynnika chłodniczego z modelem CPCE.
- Upewnij się, że temperatura pracy mieści się w zakresie -50 do 140 stopni Celsjusza.
- Przygotuj narzędzia do dokręcania z zachowaniem momentu 4 Nm.
- Zapewnij spoiwo lutownicze z 15% zawartością srebra.
- Zweryfikuj ciśnienie w układzie, aby nie przekraczało 28 bar.
Ilustracje i schematy
- Schemat przedstawia połączenie regulatora CPCE z zaworem KVP i KVR w układzie chłodniczym.
- Wskazano punkty pomiarowe ciśnienia oraz kierunki przepływu czynnika.

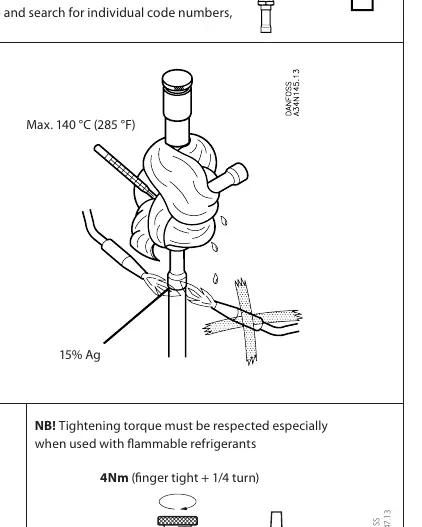

- Zilustrowano proces lutowania z zachowaniem ochrony przed przegrzaniem.
Zgodność modelu
- Urządzenie obsługuje szeroki zakres czynników, w tym R290, R600 i R600a.
- Wymagana szczególna dbałość o szczelność przy czynnikach łatwopalnych.
