Instrukcja obsługi inteligentnego systemu odpowietrzania Danfoss IPS 8

Najważniejsze informacje

Inteligentny system odpowietrzania Danfoss IPS 8 służy do automatycznego usuwania gazów nieskraplających się z instalacji amoniakalnych. Urządzenie wymaga poprawnej instalacji mechanicznej, elektrycznej oraz konfiguracji sterownika MCX15B2 przed uruchomieniem. Przed przystąpieniem do prac upewnij się, że znasz wymagania dotyczące zasilania dla swojego modelu (084H5001 dla 50Hz lub 084H5002 dla 60Hz).

Instalacja mechaniczna

• Wypoziomowanie: Urządzenie musi być zainstalowane z dokładnością do 2 stopni względem poziomu, aby zapewnić poprawne działanie wewnętrznego syfonu cieczowego.

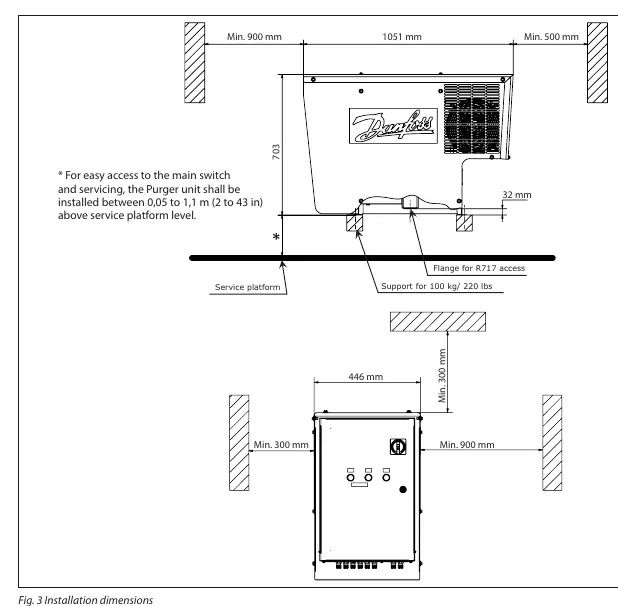

• Przestrzeń: Zapewnij odpowiednią przestrzeń wokół urządzenia dla cyrkulacji powietrza. Nie instaluj urządzenia bezpośrednio przy ścianie.
• Przygotowanie: Przed podłączeniem zasilania pozostaw urządzenie w pozycji pionowej przez minimum 6 godzin.

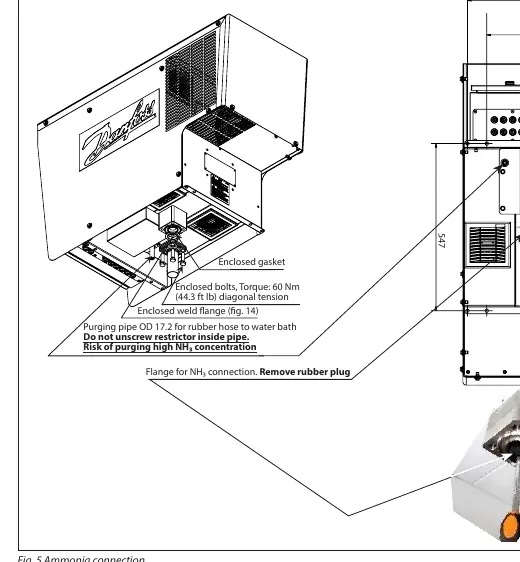

• Usuwanie zanieczyszczeń: Sprawdź linie gazowe pod kątem zanieczyszczeń. Linia gazowa do punktu odpowietrzania musi być nachylona w stronę urządzenia IPS 8, bez pułapek cieczowych.

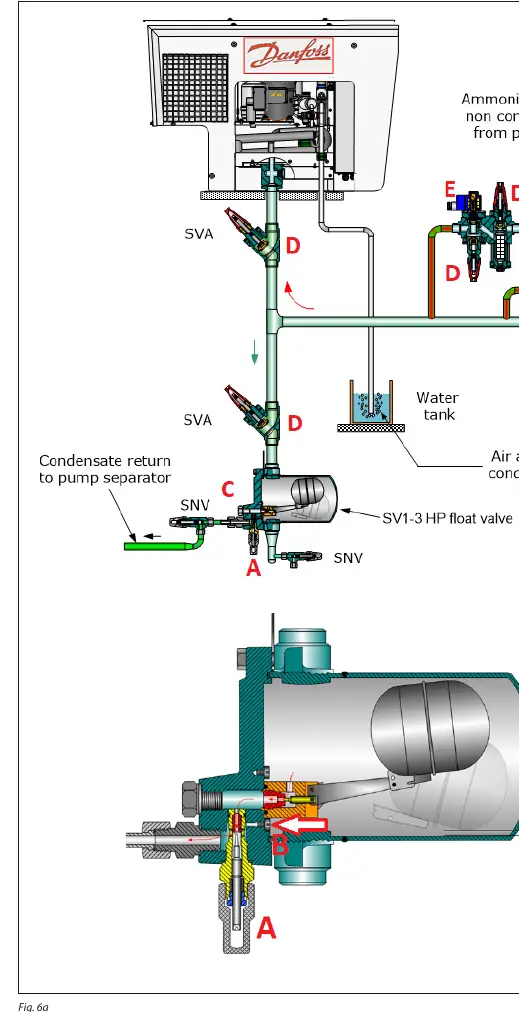

• Zawory: Przed uruchomieniem upewnij się, że zawór dławiący A jest otwarty, zawór SV jest poprawnie zmontowany, a port B jest zamknięty śrubą.

Podłączenia elektryczne

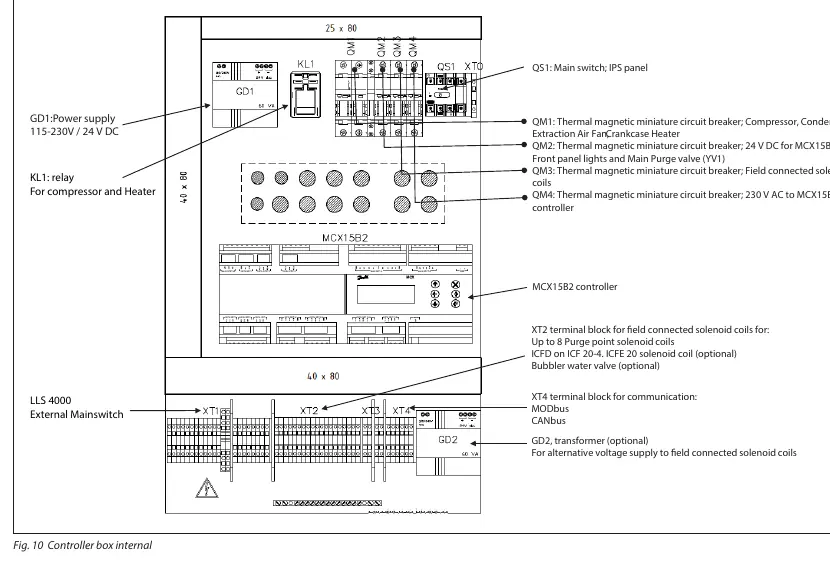

Sprawdź zasilanie główne zgodnie z modelem urządzenia (230V AC). Podłączenie odbywa się do wyłącznika głównego QS1 i zacisku XT0:

• QS1: Zacisk 3 (L2 - faza), Zacisk 1 (L1 - neutralny).
• XT0: Zacisk PE (uziemienie).
• Cewki: Sprawdź napięcie cewek zaworów elektromagnetycznych. Jeśli jest inne niż zasilanie główne, wymagane są dodatkowe kroki (patrz schemat Fig. 9).

Konfiguracja sterownika MCX15B2

Po sprawdzeniu instalacji mechanicznej i elektrycznej, włącz wyłączniki QS1, QM2 i QM4. Sprawdź, czy temperatury mieszczą się w zakresie +/- 1 K. Jeśli nie, sprawdź połączenia czujników.

Procedura startu kompresora:

1. Włącz wyłączniki QM1 i QM3.
2. Jeśli ikona informuje o wyłączonym wyłączniku głównym (MainSwitch OFF), przejdź do menu głównego.
3. Wybierz "Start", a następnie "Main Switch ON" i zatwierdź przyciskiem Enter.

Szybki start i ustawienia

System wymaga ustawienia liczby podłączonych punktów odpowietrzania:

1. Z menu głównego wybierz "Start" i ustaw "Main Switch OFF".
2. Wróć do menu głównego, wybierz "Login" i wpisz hasło "200".
3. Wybierz "Parameters" -> "Unit Config" -> "Valve Settings".
4. Wprowadź liczbę podłączonych zaworów elektromagnetycznych (ustawienie fabryczne to 8).
5. Wróć do menu "Start", wybierz "Main Switch ON" i wróć do ekranu głównego.

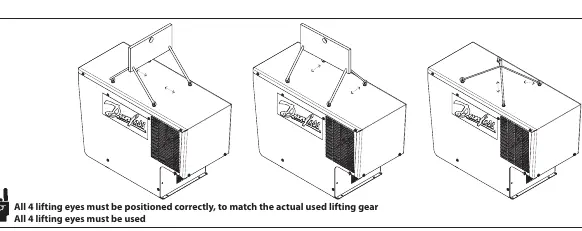

Procedura podnoszenia

Podczas transportu i instalacji należy użyć wszystkich 4 uchwytów transportowych. Upewnij się, że sprzęt podnoszący jest poprawnie ustawiony, aby uniknąć uszkodzeń urządzenia.
