Instrukcja montażu modułu pamięci Danfoss VLT MCM 103
Dowiedz się, jak zainstalować moduł pamięci Danfoss VLT MCM 103 w przemienniku częstotliwości VLT Midi Drive FC 280. Kompletny przewodnik montażu krok po kroku.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Moduł pamięci VLT MCM 103 jest opcjonalnym akcesorium przeznaczonym do przemienników częstotliwości VLT Midi Drive FC 280. Urządzenie pełni dwie funkcje: modułu pamięci (przechowuje oprogramowanie układowe i parametry przemiennika) oraz modułu aktywacji (odblokowuje funkcje w oprogramowaniu). Kopiowanie ustawień na moduł pozwala zaoszczędzić czas przy konfiguracji nowych przemienników o tej samej mocy.

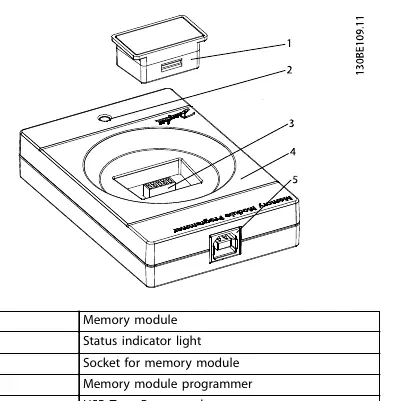

Opis urządzenia
Moduł składa się z następujących elementów:
- Moduł pamięci
- Wskaźnik świetlny statusu
- Gniazdo modułu pamięci
- Programator modułu pamięci
- Gniazdo USB typu B
Uwaga: Aby przeglądać pliki lub przesyłać je do modułu, wymagany jest osobny programator (numer katalogowy 134B0792), który nie jest dołączony do zestawu.
Instalacja modułu
Przed przystąpieniem do montażu upewnij się, że personel jest zaznajomiony z instrukcją obsługi VLT Midi Drive FC 280 w zakresie bezpieczeństwa. Moduł można wkładać i wyjmować podczas pracy przemiennika, jednak staje się on aktywny dopiero po cyklu zasilania.

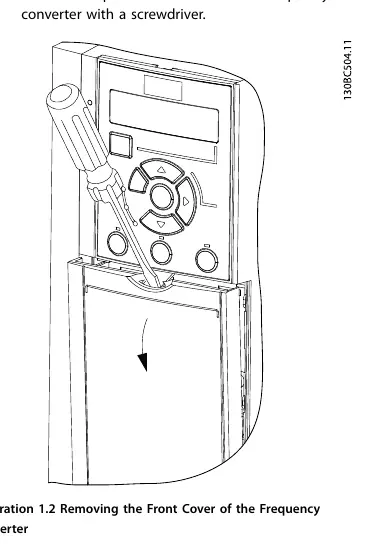

- Za pomocą śrubokręta zdejmij plastikową przednią pokrywę przemiennika częstotliwości.

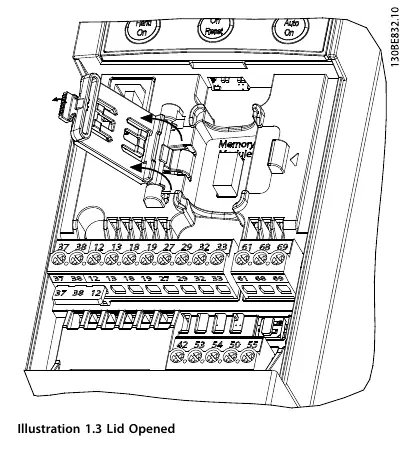

- Otwórz pokrywę pojemnika na moduł pamięci.

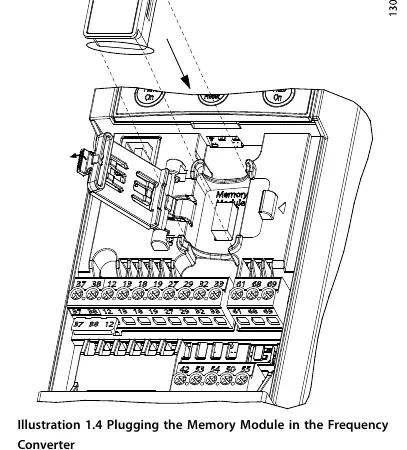

- Włóż moduł pamięci do gniazda w przemienniku.
- Zamknij pokrywę pojemnika na moduł pamięci.

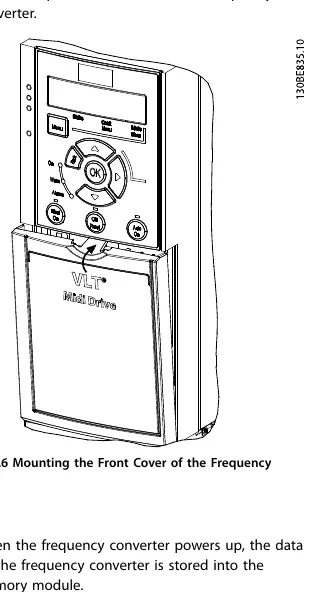

- Zamontuj z powrotem plastikową przednią pokrywę przemiennika.
Po ponownym uruchomieniu przemiennika, dane z urządzenia zostaną automatycznie zapisane w module pamięci.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak możliwości podglądu plików na module
Wymagany jest osobny programator modułu pamięci (numer katalogowy 134B0792), który nie jest częścią zestawu.
Moduł nie działa po włożeniu
Moduł staje się aktywny dopiero po wykonaniu cyklu zasilania (wyłączeniu i włączeniu przemiennika).
Przed użyciem
- Upewnij się, że posiadasz moduł MCM 103 (numer katalogowy 132B0466)
- Przygotuj śrubokręt do zdjęcia przedniej pokrywy przemiennika
Ilustracje i schematy
- Ilustracja 1.1 przedstawia budowę modułu: wskaźnik statusu, gniazdo i złącze USB.
- Ilustracje 1.2-1.6 pokazują fizyczny proces montażu wewnątrz przemiennika krok po kroku.
Zgodność modelu
- Moduł jest dedykowany wyłącznie dla przemienników częstotliwości VLT Midi Drive FC 280.
