Instrukcja montażu zestawu odciążającego Danfoss 132B0369 dla VLT Midi Drive FC 280
Szybki przewodnik montażu zestawu odciążającego Danfoss 132B0369 dla napędów VLT Midi Drive FC 280. Dowiedz się, jak poprawnie zamontować płytki odciążające, zabezpieczyć przewody komunikacyjne oraz przestrzegać zasad bezpieczeństwa...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zestaw odciążający Danfoss 132B0369 służy do zapewnienia mocowania mechanicznego oraz ekranowania elektrycznego przewodów dla kaset sterowniczych w napędach VLT Midi Drive FC 280. Zestaw jest kompatybilny z kasetami obsługującymi protokoły PROFIBUS, PROFINET, CANopen oraz Ethernet.
Bezpieczeństwo
Ostrzeżenie: Przemiennik częstotliwości zawiera kondensatory DC-link, które mogą pozostawać naładowane nawet po odłączeniu zasilania. Przed przystąpieniem do jakichkolwiek prac serwisowych lub montażowych należy:
- Zatrzymać silnik.
- Odłączyć zasilanie sieciowe AC oraz zdalne zasilanie DC (w tym UPS, baterie i połączenia z innymi przemiennikami).
- Odłączyć lub zablokować silnik PM.
- Odczekać na całkowite rozładowanie kondensatorów.
- Użyć miernika napięcia, aby upewnić się, że kondensatory są rozładowane.
Minimalny czas oczekiwania wynosi 4 minuty dla urządzeń 200–480V o mocy do 7.5 kW oraz 15 minut dla urządzeń 11–22 kW.
Zawartość zestawu
- Płytka odciążająca pozioma.
- Płytka odciążająca pionowa.
- 4 śruby M3x6.
Montaż zestawu odciążającego
Montaż należy przeprowadzać zgodnie z poniższymi krokami:
Montaż płytki poziomej
- Umieść płytkę poziomą na kasecie sterowniczej zamontowanej na przemienniku.
- Przykręć płytkę za pomocą 2 śrub.
- Zastosuj moment dokręcania 0.7–1.0 Nm.
Montaż płytki pionowej (opcjonalnie)
Płytka pionowa zapewnia lepsze wsparcie mechaniczne dla złączy PROFINET i Ethernet. Uwaga: Nie montuj płytki pionowej, jeśli używasz górnej osłony IP21, ponieważ jej wysokość uniemożliwia prawidłowy montaż osłony.
- Zdejmij 2 sprężyny mechaniczne i 2 metalowe zaciski z płytki poziomej.
- Zamontuj sprężyny i zaciski na płytce pionowej.
- Przykręć płytkę pionową za pomocą 2 śrub (moment dokręcania 0.7–1.0 Nm).
Podłączanie przewodów
- Wsuń złącza kabli (PROFIBUS/PROFINET/CANopen/Ethernet) do gniazd w kasecie sterowniczej.
- Umieść kable między sprężynowymi zaciskami metalowymi, aby zapewnić mocowanie mechaniczne i kontakt elektryczny (dla ekranowania).
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Wysokie napięcie po wyłączeniu zasilania
Odczekaj czas rozładowania kondensatorów (4-15 minut w zależności od modelu) przed dotknięciem jakichkolwiek elementów.
Brak miejsca pod osłoną IP21
Jeśli używasz górnej osłony IP21, nie montuj pionowej płytki odciążającej, gdyż koliduje ona z osłoną.
Przed użyciem
- Upewnij się, że zasilanie jest całkowicie odłączone.
- Sprawdź, czy posiadasz wszystkie elementy zestawu (płytka pozioma, pionowa, 4 śruby).
- Przygotuj klucz dynamometryczny ustawiony na 0.7–1.0 Nm.
- Zweryfikuj, czy używasz osłony IP21 (wpływa na montaż płytki pionowej).
Parametry w praktyce
- Moment dokręcania
- 0.7–1.0 Nm dla śrub mocujących płytki odciążające.
- Czas rozładowania (200-480V, <7.5kW)
- 4 minuty oczekiwania po odłączeniu zasilania.
- Czas rozładowania (11-22kW)
- 15 minut oczekiwania po odłączeniu zasilania.
Ilustracje i schematy

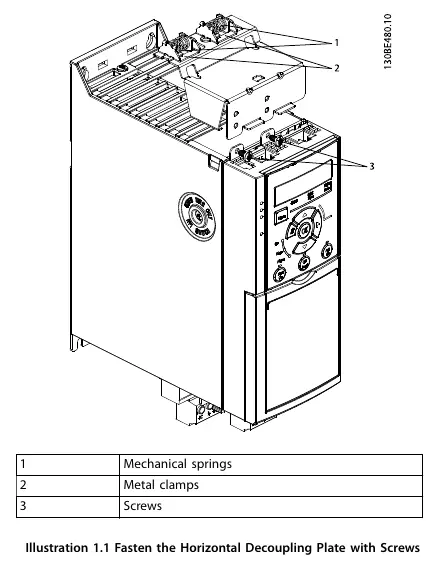

- Ilustracja 1.1 przedstawia sposób montażu płytki poziomej na kasecie sterowniczej.

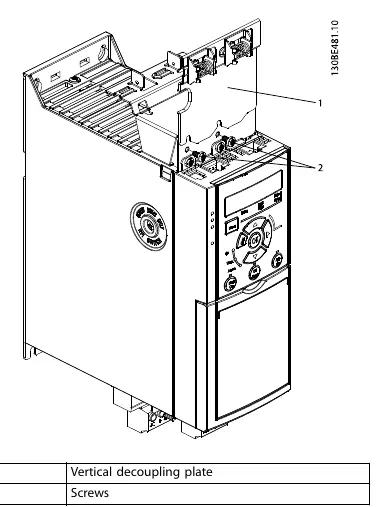

- Ilustracja 1.2 przedstawia sposób montażu płytki pionowej oraz rozmieszczenie sprężyn i zacisków.
