Instrukcja montażu płytki odsprzęgającej Danfoss VLT Midi Drive FC 280
Dowiedz się, jak prawidłowo zamontować płytkę odsprzęgającą zasilanie w przetwornicach częstotliwości Danfoss VLT Midi Drive FC 280. Instrukcja zawiera kroki instalacji dla różnych rozmiarów obudów (K1-K5), wymagane narzędzia oraz ważne...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wymiany płytki odsprzęgającej wejścia/wyjścia (I/O) oraz płytki odsprzęgającej zasilanie w przetwornicach częstotliwości Danfoss VLT Midi Drive FC 280. Prace mogą być wykonywane wyłącznie przez wykwalifikowany personel, który zapoznał się z instrukcją serwisową i środkami bezpieczeństwa.
Bezpieczeństwo i ostrzeżenia
Przetwornica zawiera kondensatory DC-link, które mogą pozostawać naładowane nawet po odłączeniu zasilania. Przed przystąpieniem do prac serwisowych należy:
- Zatrzymać silnik.
- Odłączyć zasilanie sieciowe AC oraz zdalne zasilanie DC (w tym zasilacze awaryjne UPS i połączenia DC z innymi przetwornicami).
- Odłączyć lub zablokować silnik PM.
- Odczekać na pełne rozładowanie kondensatorów. Minimalny czas oczekiwania wynosi 4 minuty dla napięć 200-240V oraz 380-480V (do 7.5kW) lub 15 minut dla napięć 380-480V (11-22kW).
- Użyć odpowiedniego miernika napięcia, aby upewnić się, że kondensatory są rozładowane.
Wymagane narzędzia
- Śrubokręt płaski lub Torx T20.

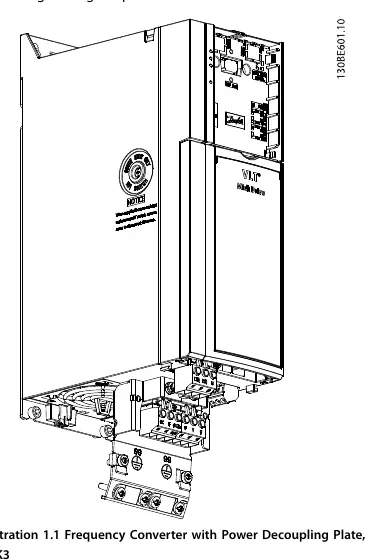

Montaż dla obudów K1–K3
- Wykręć śrubę uziemiającą (M6x12) z przetwornicy.
- Zamontuj płytkę odsprzęgającą zasilanie i przymocuj ją za pomocą 2 dostarczonych śrub (M4x12). Moment dokręcania: 1.1–1.3 Nm.
- Wkręć ponownie śrubę uziemiającą (M6x12). Moment dokręcania: 0.5–0.8 Nm.

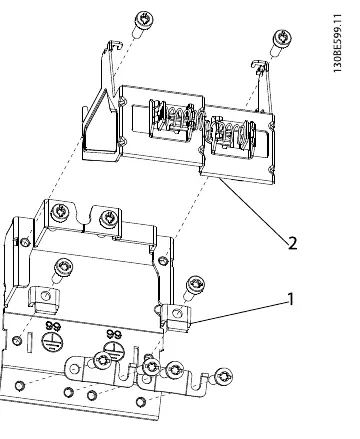

- Dla obudowy K1: Zamontuj płytkę odsprzęgającą I/O na płytce odsprzęgającej zasilanie za pomocą 2 śrub (M4x12) przed zamontowaniem całości na przetwornicy. Moment dokręcania: 1.1–1.3 Nm.
Montaż dla obudów K4 i K5

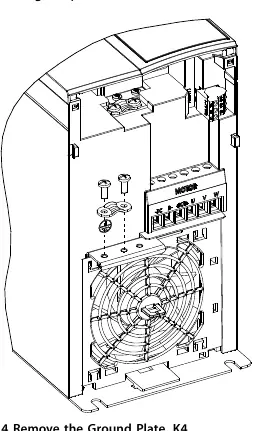

- Wykręć płytkę uziemiającą z przetwornicy (tylko dla K4).

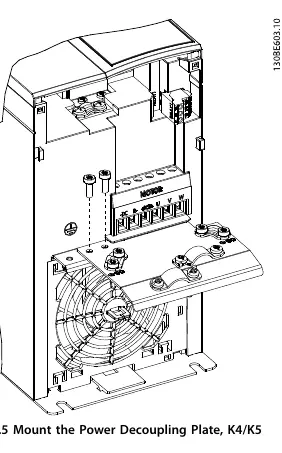

- Zamontuj płytkę odsprzęgającą zasilanie i przymocuj ją za pomocą 2 dostarczonych śrub (M4x12). Moment dokręcania: 1.1–1.3 Nm.
- Wkręć ponownie śrubę uziemiającą (M6x12). Moment dokręcania: 0.5–0.8 Nm.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Ryzyko porażenia prądem
Kondensatory mogą być naładowane nawet po odłączeniu zasilania. Należy odczekać 4-15 minut (zależnie od modelu) i sprawdzić napięcie miernikiem przed pracą.
Nieprawidłowy montaż płytki I/O (obudowa K1)
Płytkę I/O należy najpierw zamontować na płytce odsprzęgającej zasilanie, a dopiero potem całość zamontować na przetwornicy.
Przed użyciem
- Zatrzymaj silnik.
- Odłącz zasilanie AC i zdalne zasilanie DC.
- Odłącz lub zablokuj silnik PM.
- Odczekaj wymagany czas na rozładowanie kondensatorów (4 lub 15 minut).
- Sprawdź miernikiem napięcia, czy kondensatory są rozładowane.
Parametry w praktyce
- Moment dokręcania płytki
- 1.1–1.3 Nm dla śrub M4x12 mocujących płytkę odsprzęgającą.
- Moment dokręcania śruby uziemiającej
- 0.5–0.8 Nm dla śruby M6x12.
- Czas rozładowania (200-240V / 380-480V do 7.5kW)
- 4 minuty.
- Czas rozładowania (380-480V 11-22kW)
- 15 minut.
Ilustracje i schematy
- Ilustracje pokazują lokalizację śrub uziemiających oraz sposób nakładania płytek odsprzęgających na obudowy K1-K5.
- Rysunki wskazują kolejność montażu płytki I/O na płytce zasilania dla obudowy K1.
Zgodność modelu
- Instrukcja dotyczy konkretnych numerów zamówieniowych: 132B0373 (K1), 132B0374 (K2/K3), 132B0375 (K4/K5).
