Instrukcja montażu zdalnego panelu LCP Danfoss VLT HVAC Drive FC 102
Przewodnik instalacji zdalnego panelu sterowania (LCP) dla napędów Danfoss VLT HVAC Drive FC 102. Zawiera szczegółowe instrukcje montażu mechanicznego, wiercenia otworów, podłączenia przewodów oraz obsługi panelu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu zdalnego panelu sterowania (LCP) dla napędów częstotliwościowych Danfoss VLT HVAC Drive FC 102. Przed przystąpieniem do prac należy bezwzględnie przestrzegać zasad bezpieczeństwa dotyczących czasu rozładowania kondensatorów DC-link. Przed serwisowaniem należy odłączyć zasilanie AC, zdalne zasilanie DC oraz upewnić się za pomocą miernika napięcia, że kondensatory są w pełni rozładowane.
Elementy zestawu
- Kable LCP z dwoma złączami M12 (3 m, 5 m lub 10 m).
- Zaślepka z żeńskim złączem M12.
- Płyta bazowa ze złączem D-sub i męskim złączem M12.
- Dwie uszczelki i nakrętka do złącza D-sub.
- Pokrywa pośrednia z pokrywą przednią.
- Narzędzie do demontażu.
Wymagane dodatkowo: Panel sterowania LCP oraz cztery śruby samogwintujące M4.
Instalacja mechaniczna
Instrukcja dotyczy napędów w standardowej konfiguracji. Przed montażem należy zdjąć pokrywę przednią napędu i wymontować panel LCP.
- Wiercenie: Wywierć otwór w ścianie o średnicy 24 mm (±1 mm). Otwór musi być prostopadły do ściany. Zestaw pasuje do ścian izolowanych (30–90 mm) oraz litych (1–20 mm).
- Montaż płyty bazowej: Zamontuj płytę bazową ze złączem D-sub, używając uszczelki i czterech śrub samogwintujących.
- Zabezpieczenie: Nałóż nakrętkę na złącze D-sub i dokręć momentem 1.5 Nm. W przypadku bardzo cienkich ścian nakrętkę można obrócić o 180 stopni.
- Montaż LCP: Zamontuj panel LCP z uszczelką na płycie bazowej. Włóż gumową klapkę w otwór na górze podstawy.
- Pokrywa: Zamontuj pokrywę pośrednią i pokrywę przednią. Urządzenie z tą pokrywą posiada klasę szczelności IP54.
Instalacja elektryczna
Połącz złącza M12 na zaślepce (zamontowanej na napędzie) oraz na panelu LCP za pomocą dostarczonego kabla.
Obsługa zdalnego panelu LCP

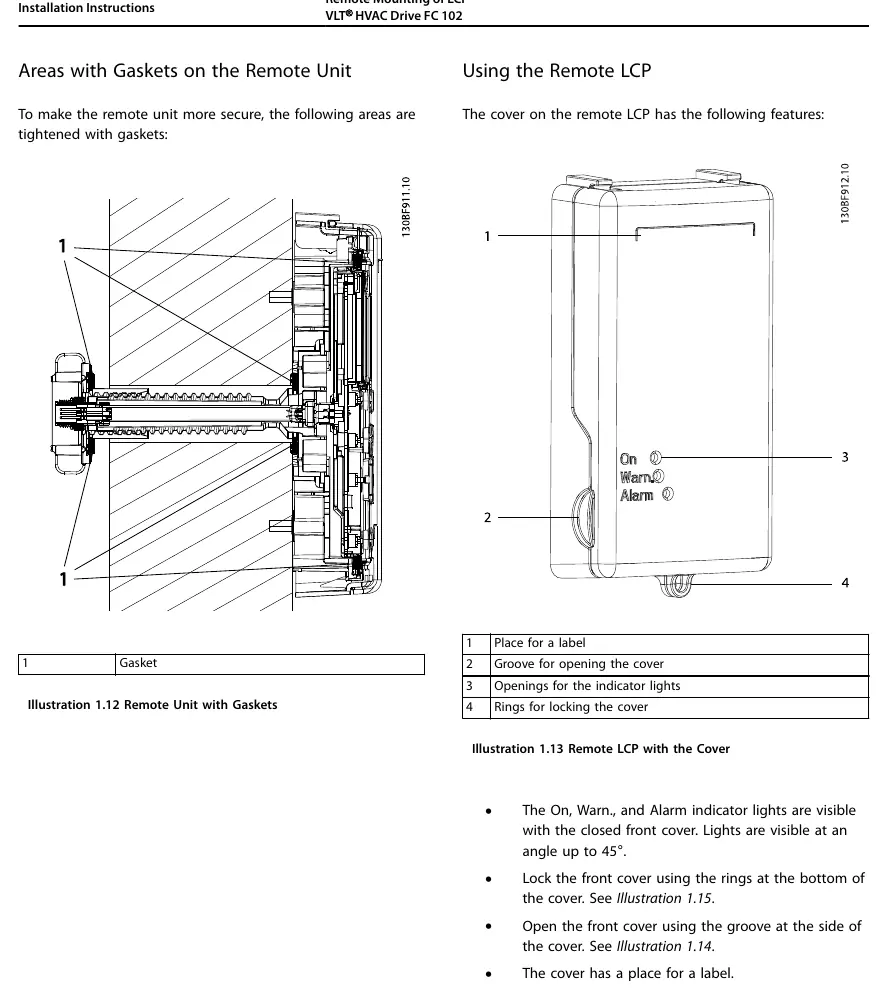

Pokrywa zdalnego panelu LCP umożliwia podgląd kontrolek (On, Warn., Alarm) pod kątem do 45 stopni. Pokrywę można zablokować kłódką przy użyciu pierścieni na dole obudowy. Otwieranie odbywa się za pomocą rowka z boku pokrywy.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak otworów montażowych w pokrywie napędu
Instrukcja dotyczy napędów zamówionych z LCP. Pokrywy zamówione bez LCP nie posiadają otworów montażowych dla zaślepek.
Trudności z montażem na cienkich ścianach
Nakrętkę na złączu D-sub można obrócić o 180 stopni, aby lepiej dopasować ją do grubości ściany.
Przed użyciem
- Upewnij się, że napęd jest całkowicie odłączony od zasilania.
- Odczekaj wymagany czas na rozładowanie kondensatorów (zależny od napięcia i mocy napędu).
- Sprawdź za pomocą miernika napięcia, czy kondensatory są rozładowane.
- Przygotuj wiertło 24 mm do wykonania otworu montażowego.
- Upewnij się, że posiadasz 4 śruby samogwintujące M4.
Parametry w praktyce
- Moment dokręcania nakrętki
- 1.5 Nm (13 in-lb) dla złącza D-sub.
- Średnica otworu
- 24 mm (±1 mm) dla montażu panelu.
- Klasa szczelności
- IP54 po poprawnym zamontowaniu pokrywy.
Ilustracje i schematy

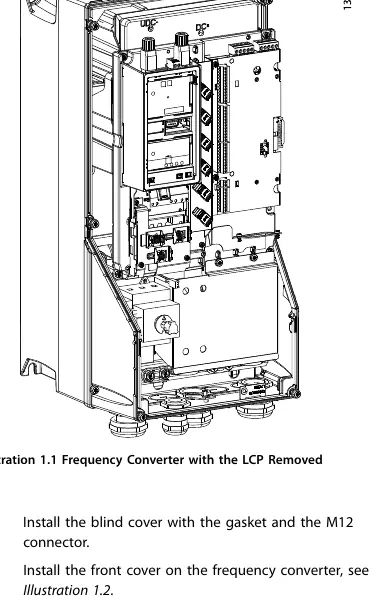

- Ilustracja 1.1: Demontaż panelu LCP z napędu.
- Ilustracja 1.3: Montaż płyty bazowej ze złączem D-sub.

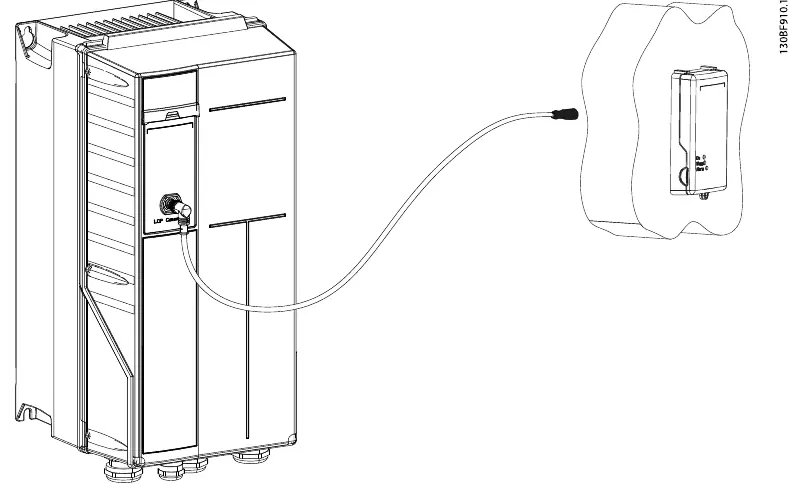

- Ilustracja 1.11: Schemat połączenia kablowego między napędem a zdalnym panelem.

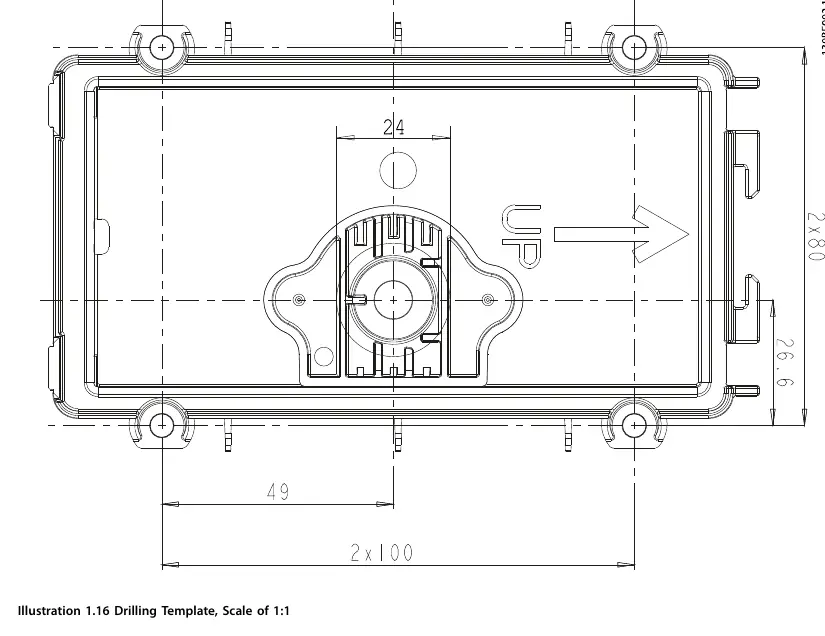

- Ilustracja 1.16: Szablon wiercenia otworów w skali 1:1.
Zgodność modelu
- Zestaw przeznaczony dla napędów Danfoss VLT HVAC Drive FC 102.
- Wymaga pokrywy przedniej z fabrycznymi otworami montażowymi.
