Instrukcja montażu Danfoss VLT AutomationDrive FC 302 ze złączami

Szybki przewodnik po instalacji i podłączeniu przetwornicy częstotliwości Danfoss VLT AutomationDrive FC 302. Zawiera informacje o bezpieczeństwie, schematach złączy, czasach rozładowania oraz specyfikacjach dławików kablowych.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejsza instrukcja dotyczy przetwornic częstotliwości Danfoss VLT AutomationDrive FC 302 wyposażonych w złącza. Dokument zawiera wytyczne dotyczące bezpieczeństwa, przegląd złączy oraz specyfikacje techniczne niezbędne do prawidłowej instalacji. Należy pamiętać, że wersja ze złączami nie posiada certyfikatu UL, a funkcjonalność ETR nie jest gwarantowana. Stopień ochrony obudowy wynosi IP55.

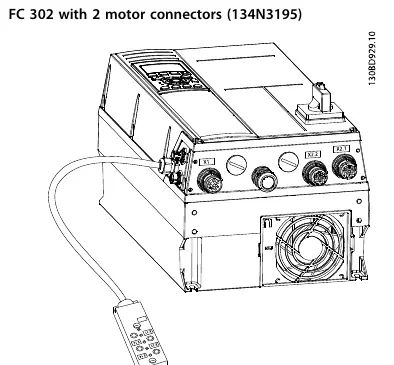

FC 302 z 2 złączami silnikowymi (134N3195)
FC 302 z 2 złączami silnikowymi (134N3195)

Bezpieczeństwo i czas rozładowania

Przetwornica zawiera kondensatory DC-link, które mogą pozostawać naładowane nawet po odłączeniu zasilania. Przed przystąpieniem do prac serwisowych należy bezwzględnie przestrzegać procedury rozładowania:

  • Zatrzymaj silnik.
  • Odłącz zasilanie sieciowe AC oraz zdalne zasilanie DC (w tym zasilacze UPS, baterie i połączenia DC z innymi przetwornicami).
  • Odłącz lub zablokuj silnik PM.
  • Odczekaj wymagany czas na pełne rozładowanie kondensatorów. Dla napięcia 3x400V czas ten wynosi 4 minuty.
  • Przed rozpoczęciem prac użyj odpowiedniego miernika napięcia, aby upewnić się, że kondensatory są całkowicie rozładowane.

Złącza i podłączenia

Urządzenie posiada 7 głównych złączy oraz 2 lub 4 złącza silnikowe, w zależności od modelu:

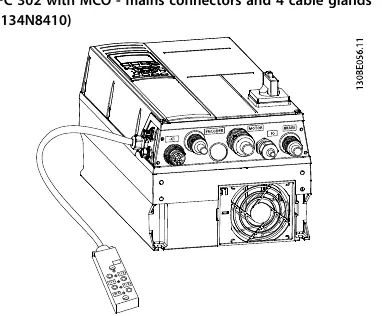

FC 302 z złączami zasilania i 4 dławikami kablowymi (134N8410)
FC 302 z złączami zasilania i 4 dławikami kablowymi (134N8410)
Widok boczny FC 302 ze złączami
Widok boczny FC 302 ze złączami
  • X1: Złącze zasilania sieciowego (Mains M23 Male).
  • X2.1-X2.4: Złącza silnikowe (M23 Female).
  • X51 / X52: Złącza PROFIBUS (M12).
  • X11-X14: Złącza skrzynki I/O (Phoenix).

Dla każdego złącza dostępne są szczegółowe tabele przypisania pinów, określające schemat połączeń oraz wymagany przekrój przewodu (np. 2.5 mm² dla zasilania i silnika). W przypadku wariantów z 2 lub 4 silnikami, instrukcja precyzuje sposób łączenia terminali (np. łączenie z terminalem wspólnym lub otwartym).

Specyfikacja dławików kablowych

Dla modelu 134N8410 określono typy dławików kablowych oraz dopuszczalne średnice przewodów:

  • Encoder: EMC M20x1,5 (7.5–14.0 mm).
  • Motor: EMC M25x1,5 (10.0–18.0 mm).
  • Brake: EMC M20x1,5 (7.5–14.0 mm).
  • I/O: M25x1.5 (11–16 mm).

Dodatkowe informacje

W celu uzyskania szczegółowych wymiarów oraz pełnych informacji o instalacji, należy zapoznać się z dokumentem VLT AutomationDrive FC 301/FC 302 Design Guide. W przypadku instalacji modelu 134N8410 z opcją MCO, należy również skorzystać z instrukcji obsługi VLT Motion Control Option MCO 305.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Kondensatory pozostają naładowane po wyłączeniu zasilania

Należy odczekać minimum 4 minuty (dla 3x400V) przed przystąpieniem do prac serwisowych i zweryfikować brak napięcia miernikiem.

Utrata stopnia ochrony IP55

Należy zawsze utrzymywać zaślepki (blind plugs) zainstalowane w nieużywanych złączach.

Przed użyciem

  • Zatrzymaj silnik przed odłączeniem zasilania.
  • Odłącz zasilanie sieciowe AC oraz wszelkie źródła zasilania DC (UPS, baterie).
  • Odłącz lub zablokuj silnik PM.
  • Upewnij się, że kondensatory są rozładowane (odczekaj min. 4 minuty).
  • Sprawdź napięcie odpowiednim miernikiem przed pracą.
  • Upewnij się, że używasz odpowiednich dławików kablowych dla danego typu przewodu.

Parametry w praktyce

Czas rozładowania
Minimum 4 minuty dla napięcia 3x400V.
Moment dokręcania X1/X2
1.5–2.0 Nm (13.3–17.7 in-lb).
Moment dokręcania PROFIBUS
0.2–0.3 Nm (1.8–2.7 in-lb).
Moment dokręcania I/O
0.4 Nm (3.5 in-lb).

Ilustracje i schematy

  • Ilustracje 3.1 i 3.2 pokazują różnice w liczbie złączy silnikowych (2 vs 4).
  • Ilustracja 3.3 przedstawia rozmieszczenie złączy zasilania i dławików kablowych.
  • Ilustracja 3.4 pokazuje widok boczny urządzenia z wyprowadzeniami.

Zgodność modelu

  • Urządzenie nie posiada certyfikatu UL.
  • Funkcjonalność ETR nie jest gwarantowana.
  • Maksymalna długość kabla silnika wynosi 7.0 m.
