Instrukcja montażu puszki przyłączeniowej Danfoss FH-WC 230V
Szybki przewodnik instalacji puszki przyłączeniowej Danfoss FH-WC 230V. Dowiedz się, jak poprawnie podłączyć siłowniki termiczne, wykonać mostkowanie oraz sprawdzić schematy elektryczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Puszka przyłączeniowa Danfoss FH-WC 230V (088H0016) jest przeznaczona do systemów ogrzewania podłogowego. Uwaga: Instalacja musi być przeprowadzona wyłącznie przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami i normami. Urządzenie jest kompatybilne wyłącznie z termostatem Danfoss FH-WT 230V (088H0127).
Instalacja i podłączenie elektryczne
Przed przystąpieniem do prac upewnij się, że zasilanie 230V jest odłączone. Puszka umożliwia podłączenie zasilania oraz termostatów. Schemat elektryczny systemu wskazuje na konieczność poprawnego przypisania przewodów fazowych (L) i neutralnych (N) zgodnie z oznaczeniami na listwie zaciskowej.
Mostkowanie siłowników
Instrukcja przewiduje możliwość podłączenia kilku siłowników termicznych do jednego termostatu (tzw. mostkowanie). Należy wówczas połączyć odpowiednie zaciski wyjściowe w puszce przyłączeniowej, aby jeden sygnał sterujący z termostatu obsługiwał więcej niż jeden siłownik.
Montaż urządzenia

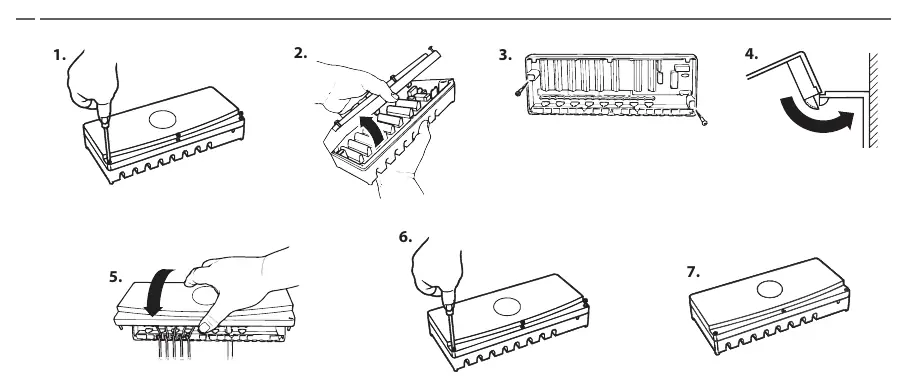

Montaż puszki przyłączeniowej odbywa się w kilku krokach:
- Otwórz obudowę puszki przyłączeniowej.
- Przygotuj przewody do podłączenia wewnątrz listwy zaciskowej.
- Zamontuj puszkę na ścianie w wybranym miejscu.
- Podłącz przewody zasilające oraz przewody od termostatów i siłowników zgodnie ze schematem.
- Zamknij obudowę urządzenia.
Dane techniczne
Wymiary zewnętrzne puszki przyłączeniowej wynoszą 313,5 mm (szerokość) x 110 mm (wysokość) x 61 mm (głębokość). Rozstaw otworów montażowych wynosi 295 mm.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak działania siłowników
Sprawdź poprawność podłączenia przewodów zgodnie ze schematem i upewnij się, że używasz kompatybilnego termostatu FH-WT 230V.
Konieczność podłączenia wielu siłowników do jednego termostatu
Zastosuj metodę mostkowania (bridging) opisaną w instrukcji, łącząc odpowiednie zaciski wyjściowe.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy posiadasz kompatybilny termostat FH-WT 230V (088H0127).
- Upewnij się, że zasilanie 230V jest odłączone przed rozpoczęciem prac.
- Przygotuj narzędzia do montażu naściennego.
Ilustracje i schematy

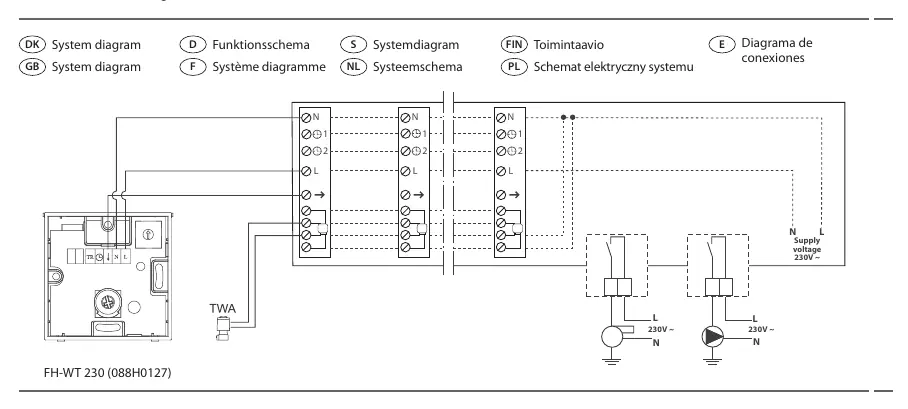

- Schemat elektryczny pokazuje podłączenie zasilania 230V oraz termostatów do puszki.
- Rysunek mostkowania ilustruje sposób podłączenia wielu siłowników termicznych do jednego wyjścia termostatu.
Zgodność modelu
- Produkt FH-WC 230V (088H0016) musi być instalowany wyłącznie z termostatem FH-WT 230V (088H0127).
