Instrukcja instalacji sterownika Danfoss ECL Comfort 210 / 210B
Szybki przewodnik instalacji sterownika Danfoss ECL Comfort 210 oraz 210B. Dowiedz się, jak podłączyć zasilanie, urządzenia peryferyjne oraz termostat bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji sterowników elektronicznych Danfoss serii ECL Comfort 210 oraz 210B. Dokument zawiera schematy połączeń elektrycznych, wymiary urządzenia oraz wytyczne dotyczące podłączenia zasilania i termostatu bezpieczeństwa.
Wymiary i montaż
Sterowniki ECL Comfort 210 i 210B posiadają ujednolicone wymiary montażowe. Szerokość urządzenia wynosi 220 mm, wysokość 110 mm, a głębokość 78,7 mm (z czego 10,2 mm to wystająca część przednia). Przed montażem należy upewnić się, że w szafie sterowniczej lub na ścianie jest wystarczająca ilość miejsca.
Podłączenie zasilania i komunikacji
Urządzenie wymaga zasilania 230 V. Na obudowie znajdują się porty komunikacyjne:
- Port USB (dla modeli ECL 210 / 310)
- Port Internet (dla modelu ECL 310)

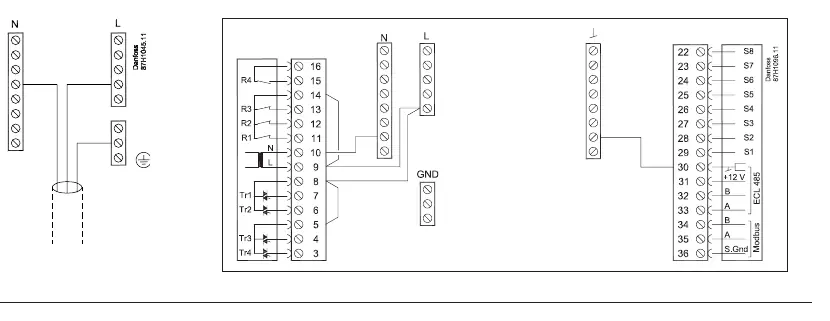

Schematy połączeń elektrycznych
Podłączenie elektryczne odbywa się poprzez listwy zaciskowe znajdujące się z tyłu urządzenia. Schemat obejmuje zaciski od 3 do 16 oraz od 22 do 36.
- Zaciski 3-16: Służą do podłączenia czujników, siłowników i innych elementów wykonawczych.
- Zaciski 22-36: Przeznaczone dla modułów rozszerzeń, komunikacji Modbus oraz wejść/wyjść sygnałowych (S1-S8, A, B, +12V).
Podłączenie termostatu bezpieczeństwa
Instrukcja przewiduje możliwość podłączenia termostatu bezpieczeństwa pracującego w układzie 24 V a.c. lub 230 V a.c. Należy zwrócić szczególną uwagę na poprawne wpięcie przewodów fazowych (L) i neutralnych (N) zgodnie z dostarczonymi schematami, aby zapewnić prawidłowe działanie zabezpieczeń.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak komunikacji lub błąd sterownika
Sprawdź poprawność podłączenia przewodów do zacisków 22-36 oraz zasilania 230 V.
Nieprawidłowe działanie termostatu bezpieczeństwa
Upewnij się, że termostat jest podłączony zgodnie ze schematem dla 24 V lub 230 V i że obwód jest zamknięty.
Przed użyciem
- Sprawdź kod produktu (087H3020 dla ECL 210 lub 087H3030 dla ECL 210B).
- Upewnij się, że zasilanie sieciowe wynosi 230 V.
- Zweryfikuj dostępność miejsca montażowego (220x110 mm).
- Przygotuj przewody zgodnie ze schematem zacisków.
Parametry w praktyce
- 24 V a.c. / 230 V a.c.
- Dopuszczalne napięcie pracy termostatu bezpieczeństwa.
Ilustracje i schematy
- Zaciski 3-16: Podłączenia podstawowe (czujniki, siłowniki).
- Zaciski 22-36: Podłączenia zaawansowane (Modbus, wejścia/wyjścia).
Zgodność modelu
- Instrukcja dotyczy modeli ECL Comfort 210 (087H3020) oraz 210B (087H3030).
