Instrukcja obsługi sterownika głównego Danfoss Icon 2
Szybki przewodnik po instalacji i parametrach technicznych sterownika głównego Danfoss Icon 2 (088R0400). Dowiedz się, jak poprawnie podłączyć zasilanie, siłowniki oraz czujniki temperatury.
Spis treści
Najważniejsze informacje z instrukcji
Sterownik główny Danfoss Icon 2 (model 088R0400) jest przeznaczony do indywidualnej elektronicznej regulacji temperatury w pomieszczeniach. Urządzenie obsługuje maksymalnie 15 termostatów oraz 15 siłowników. Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie odłączyć zasilanie sieciowe.
Opis urządzenia
Urządzenie jest sterownikiem głównym systemu ogrzewania podłogowego. Posiada wbudowany bezpiecznik 2A oraz przekaźnik kotła (beznapięciowy, max 2A, 230V). Konstrukcja spełnia wymogi klasy ochrony II z zaciskiem uziemienia.
Instalacja i podłączenie
Instalacja wymaga przestrzegania schematu elektrycznego. Główne punkty podłączenia obejmują:
- Zasilanie: 220-240 V (50/60 Hz).
- Siłowniki: Podłączane do wyjść 24V. Możliwe jest użycie opcjonalnego modułu konwersji 088U2140.
- Wejścia: Wejścia 1 i 2 służą do funkcji obniżenia temperatury lub chłodzenia (beznapięciowe).
- Czujniki: Wejście dla czujnika PT1000.
Do podłączenia czujników i wejść zaleca się stosowanie przewodu typu skrętka (UTP). Przekrój przewodów nie powinien przekraczać 1.5 mm². W celu usunięcia lub instalacji kabla należy wcisnąć zacisk.
Dane techniczne
- Maksymalna liczba termostatów: 15
- Maksymalna liczba siłowników: 15
- Bezpiecznik wewnętrzny: 2 A
- Przekaźnik wyjściowy (kocioł): Beznapięciowy, max 2 A, 230 V
- Temperatura przechowywania i transportu: -20 °C do +60 °C
- Klasa oprogramowania: A
Bezpieczeństwo i utylizacja
Urządzenie należy utylizować jako odpad elektroniczny zgodnie z lokalnymi przepisami. Obwody 24V są obwodami o bezpiecznym, bardzo niskim napięciu (SELV).
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak zasilania siłowników
Sprawdź stan bezpiecznika wewnętrznego (2A) oraz poprawność podłączenia zasilania 230V do zacisków L i N.
Problemy z komunikacją czujników
Upewnij się, że do podłączenia czujników i wejść użyto przewodu typu skrętka (UTP) o przekroju poniżej 1.5 mm².
Przed użyciem
- Odłącz zasilanie sieciowe przed otwarciem obudowy.
- Upewnij się, że liczba podłączonych termostatów i siłowników nie przekracza 15 sztuk.
- Sprawdź, czy używasz przewodów o przekroju max 1.5 mm².
- Upewnij się, że przekaźnik kotła jest podłączony zgodnie z wymaganiami (beznapięciowy, max 2A).
Parametry w praktyce
- Przekaźnik beznapięciowy
- Styk przekaźnika nie podaje napięcia, służy jedynie do zwierania/rozwierania obwodu sterującego kotłem.
- Klasa ochrony II
- Urządzenie o podwójnej izolacji, nie wymaga uziemienia ochronnego dla bezpieczeństwa, posiada zacisk uziemienia.
Ilustracje i schematy

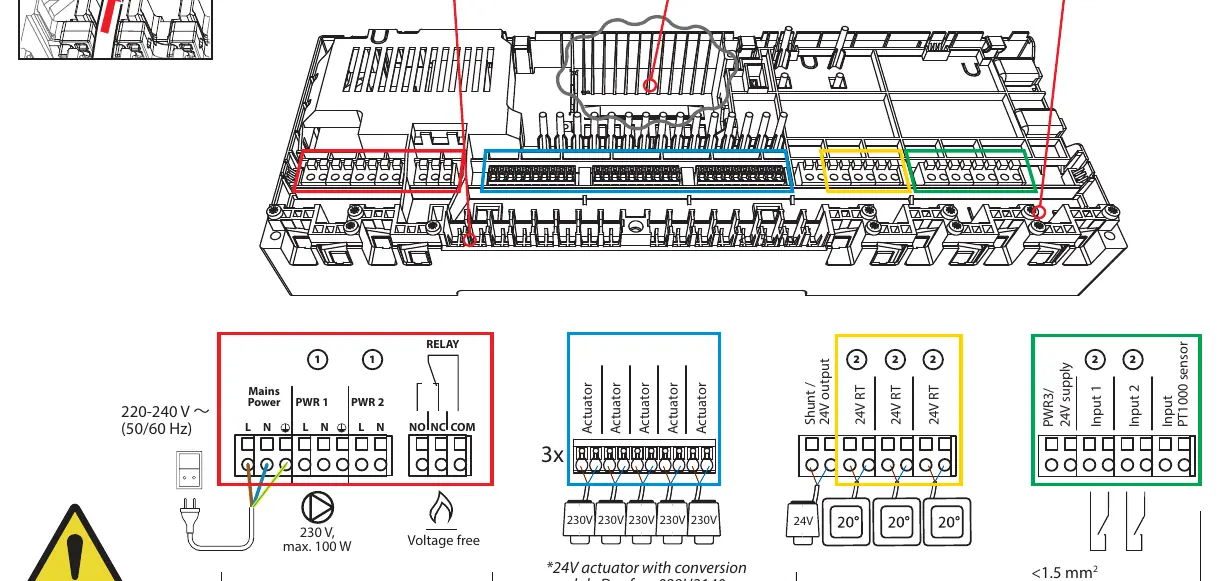

- Schemat pokazuje sposób wpinania przewodów: wciśnij zacisk, aby zwolnić blokadę i włożyć przewód.
- Wskazano podłączenie zasilania 230V do zacisków Mains Power (L, N).
- Pokazano podłączenie siłowników 24V oraz opcjonalnego modułu konwersji 088U2140.
Zgodność modelu
- Kompatybilne z czujnikami PT1000.
- Wymaga zasilania 220-240V AC.
