Instrukcja obsługi termostatu pokojowego Danfoss Icon2™ / 24V RT

Szybki przewodnik instalacji i konfiguracji termostatu pokojowego Danfoss Icon2™ / 24V RT. Dowiedz się, jak zamontować urządzenie, skonfigurować menu instalatora, ustawić czujnik podłogowy i przeprowadzić test połączenia.

Spis treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji i konfiguracji termostatu pokojowego Danfoss Icon2™ / 24V RT. Dokument zawiera wytyczne dotyczące montażu, okablowania oraz obsługi menu instalatora, które pozwala na zaawansowaną konfigurację urządzenia.

Instalacja i montaż

Proces instalacji obejmuje kroki przedstawione na ilustracjach 1-6. W przypadku demontażu należy zapoznać się z ilustracją 7.

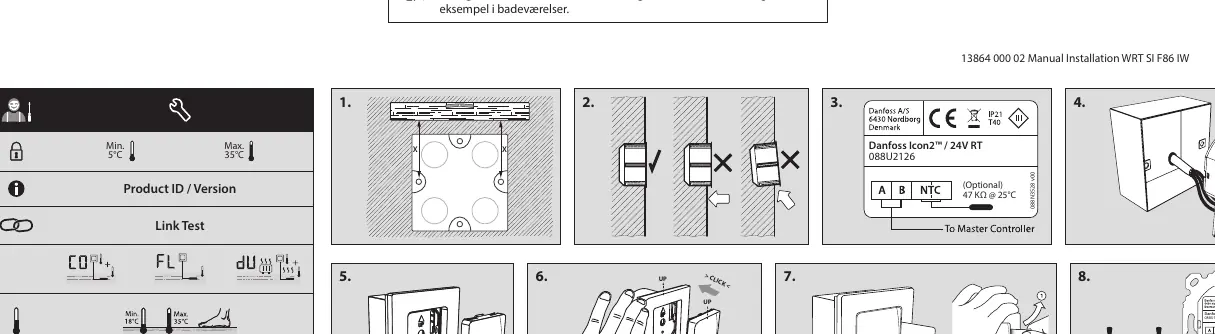

Kroki instalacji i montażu termostatu (1-8)

Okablowanie: Termostaty można łączyć w konfiguracji BUS lub gwiazda. Szczegółowe informacje znajdują się w instrukcji instalacji sterownika nadrzędnego (Master Controller).
Czujnik podłogowy: Opcjonalny czujnik podłogowy wymaga zastosowania rurki ochronnej (kabelkanału), co przedstawiono na ilustracji 8.

Menu instalatora

Aby uzyskać dostęp do menu ustawień, należy nacisnąć i przytrzymać odpowiedni przycisk. W menu ustawień należy ponownie nacisnąć przycisk, aby wejść do menu instalatora.

Dostępne funkcje menu:

Ograniczenie zakresu: Ustawienie limitów temperatury dla pomieszczenia.
Info/Wersja: Identyfikacja produktu i numer wersji oprogramowania.
Test łączności (Link Test): Sprawdzenie połączenia ze sterownikiem nadrzędnym. Wynik 0-100% (wartość 80% lub wyższa oznacza bardzo silne połączenie).
Tryb czujnika podłogowego: Wybór trybu pracy: Komfortowy (czujnik powietrza i podłogi), Tryb podłogowy (użytkownik ustawia temp. podłogi) lub Tryb podwójny (sterowanie grzejnikiem i ogrzewaniem podłogowym).
Temperatura podłogi: Ustawienie wartości minimalnej i maksymalnej dla trybów z czujnikiem podłogowym.
Pomieszczenie referencyjne: Ustawienie termostatu jako nadrzędnego dla przełączania między chłodzeniem a grzaniem.
Chłodzenie ON/OFF: Włączanie lub wyłączanie funkcji chłodzenia (np. w łazienkach).

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Słabe połączenie z głównym sterownikiem

Wykonaj test łączności (Link Test). Wynik poniżej 80% wskazuje na słabe połączenie.

Brak możliwości chłodzenia

Sprawdź w menu instalatora, czy funkcja chłodzenia (Cooling ON/OFF) nie została wyłączona.

Przed użyciem

Upewnij się, że posiadasz odpowiedni schemat okablowania (BUS lub gwiazda).
Przygotuj rurkę ochronną, jeśli planujesz instalację czujnika podłogowego.
Sprawdź, czy termostat jest poprawnie zamontowany zgodnie z ilustracjami 1-6.
Upewnij się, że sterownik nadrzędny (Master Controller) jest gotowy do parowania.

Parametry w praktyce

Pomieszczenie referencyjne: Ustawienie ON sprawia, że termostat decyduje o przełączaniu całego systemu między trybem grzania a chłodzenia.

Ilustracje i schematy

Ilustracje 1-6: Procedura montażu i demontażu urządzenia.
Ilustracja 8: Wymóg użycia rurki ochronnej przy instalacji czujnika podłogowego.

Zgodność modelu

Wymaga sterownika nadrzędnego (Master Controller) do pełnej funkcjonalności.
Opcjonalny czujnik podłogowy wymaga użycia rurki ochronnej.
