Instrukcja obsługi siłownika Danfoss AME 140X

Szybki przewodnik po instalacji, konfiguracji i obsłudze siłownika Danfoss AME 140X. Dowiedz się, jak poprawnie zamontować urządzenie, skonfigurować przełączniki DIP, wykonać obsługę ręczną oraz interpretować sygnały LED.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Siłownik Danfoss AME 140X jest przeznaczony do sterowania modulowanego. Montaż, uruchomienie i konserwacja muszą być wykonywane wyłącznie przez wykwalifikowany i upoważniony personel. Urządzenie wymaga zasilania 24 V AC (podłączanego przez transformator separujący). Przed przystąpieniem do jakichkolwiek prac należy upewnić się, że zasilanie jest całkowicie odłączone.

Montaż i instalacja

Siłownik należy montować z trzpieniem zaworu w pozycji poziomej lub skierowanym ku górze. Przed montażem należy sprawdzić szyjkę zaworu. Siłownik powinien znajdować się w pozycji "steam up" (ustawienie fabryczne). Urządzenie mocuje się do korpusu zaworu za pomocą żebrowanej nakrętki, którą należy dokręcać ręcznie – nie są wymagane żadne narzędzia.

Podłączenie elektryczne

Podłączenie należy wykonać zgodnie ze schematem elektrycznym. Uwaga: Nie wolno dotykać elementów na płytce drukowanej (PCB). Przed podłączeniem przewodów należy wyłączyć zasilanie, aby uniknąć ryzyka porażenia prądem.

Schemat połączeń elektrycznych siłownika
Schemat połączeń elektrycznych siłownika

Konfiguracja przełączników DIP

Ustawienia przełączników DIP pozwalają na dostosowanie pracy siłownika. Wszystkie funkcje wybranych przełączników sumują się. Ustawienia fabryczne: wszystkie przełączniki w pozycji OFF (z wyjątkiem SW 1, który jest w pozycji ON).

Ustawienia przełączników DIP
Ustawienia przełączników DIP
  • SW 1 (0/2): Wybór zakresu sygnału wejściowego (OFF: 2-10 V / 4-20 mA; ON: 0-10 V / 0-20 mA).
  • SW 2 (D/I): Wybór działania bezpośredniego lub odwrotnego.
  • SW 3 (---/Seq): Wybór trybu normalnego lub sekwencyjnego.
  • SW 4 (0-5 V/5-10 V): Wybór zakresu sygnału wejściowego w trybie sekwencyjnym.
  • SW 5 (LIN/MOD): Wybór charakterystyki przepływu dla zaworów VZL (liniowa lub zmodyfikowana).
  • SW 6 (---/ASTK): Funkcja przeciwblokująca (otwiera i zamyka zawór co 7 dni).
  • SW 7 (U/I): Wybór typu sygnału wejściowego (napięciowy lub prądowy).

Obsługa ręczna i tryb automatyczny

Siłownik posiada funkcję automatycznego uśpienia (auto sleep mode), która aktywuje się, jeśli urządzenie nie jest zamontowane na zaworze, ale jest podłączone do zasilania. W trybie ręcznym należy zdjąć pokrywę, nacisnąć i przytrzymać przycisk na spodzie siłownika, a po zakończeniu operacji założyć pokrywę i zainstalować siłownik na zaworze. Nie wolno obsługiwać siłownika ręcznie, gdy jest podłączone zasilanie, ani demontować go z zaworu w pozycji dolnej (ryzyko zablokowania).

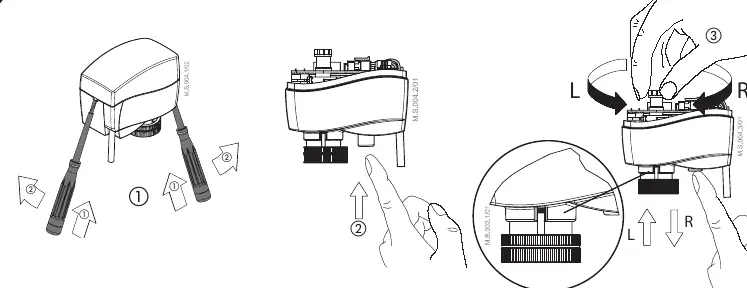

Procedura obsługi ręcznej
Procedura obsługi ręcznej

Diagnostyka LED

Sygnalizacja diodowa informuje o stanie pracy:

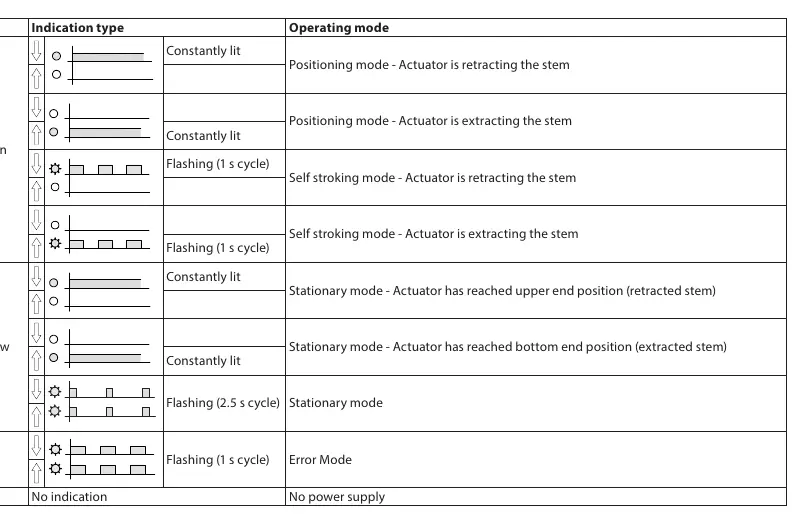

Tabela sygnalizacji LED
Tabela sygnalizacji LED
  • Zielona (ciągła): Tryb pozycjonowania (wsuwanie lub wysuwanie trzpienia).
  • Zielona (migająca 1 s): Tryb samokalibracji (self stroking).
  • Żółta (ciągła): Tryb stacjonarny (osiągnięto pozycję krańcową).
  • Żółta (migająca 2.5 s): Tryb stacjonarny.
  • Czerwona (migająca 1 s): Tryb błędu.
  • Brak światła: Brak zasilania.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Siłownik zablokowany po demontażu

Nie demontuj siłownika, gdy trzpień jest w dolnej pozycji. Jeśli to nastąpiło, może dojść do zablokowania mechanizmu.

Brak reakcji (brak światła LED)

Sprawdź zasilanie 24 V AC i upewnij się, że jest włączone.

Tryb błędu (czerwona dioda)

Sprawdź poprawność podłączenia przewodów oraz czy siłownik nie został zablokowany mechanicznie.

Przed użyciem

  • Upewnij się, że zasilanie to 24 V AC (wymagany transformator separujący).
  • Sprawdź stan szyjki zaworu przed montażem.
  • Upewnij się, że siłownik jest w pozycji 'steam up' przed instalacją.
  • Dokręć żebrowaną nakrętkę ręcznie, nie używaj narzędzi.
  • Skonfiguruj przełączniki DIP zgodnie z wymaganym trybem pracy przed podłączeniem zasilania.

Ilustracje i schematy

  • Schemat połączeń wskazuje na konieczność podłączenia 24 V (czerwony/czarny) oraz sygnałów sterujących (Y, X).
  • Schemat DIP switch pokazuje 7 przełączników z możliwością ustawienia ON/OFF dla różnych trybów pracy.
  • Rysunki montażowe pokazują prawidłową orientację siłownika (poziomo lub w górę).

Zgodność modelu

  • Kompatybilny z zaworami VZ oraz VZL (DN 15, 20).
  • Wymaga transformatora separującego dla zasilania 24 V.
