Instrukcja instalacji siłowników Danfoss ICAD
Szybki przewodnik instalacji siłowników Danfoss ICAD. Sprawdź schematy połączeń, kody kolorów przewodów oraz przypisanie pinów dla 1. i 2. generacji urządzeń.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera schematy połączeń elektrycznych dla siłowników Danfoss ICAD. Dokument określa kody kolorów przewodów dla 1. i 2. generacji urządzeń oraz przypisanie pinów dla złączy 4-pinowych i 8-pinowych. Przed przystąpieniem do instalacji należy upewnić się, że zasilanie jest zgodne z wymaganiami technicznymi.
Schemat połączeń przewodów
Siłowniki ICAD wymagają odpowiedniego podłączenia przewodów w zależności od generacji urządzenia. Poniżej przedstawiono zestawienie kolorów przewodów dla kabli 3 x 0,25 mm² oraz 7 x 0,25 mm².
Kody kolorów dla 1. i 2. generacji ICAD
- Zasilanie fail-safe (19-24 V DC): 1. gen: Biały (+), 2. gen: Czarny (+)
- Zasilanie główne (24 V DC): 1. gen: Brązowy (+), 2. gen: Biały (+)
- GND (Masa): 1. gen: Zielony (-), 2. gen: Brązowy (-)
- Wyjście cyfrowe (Alarm): 1. gen: Biały (-), 2. gen: Czarny (-)
- Wyjście cyfrowe (ICM otwarty): 1. gen: Brązowy (-), 2. gen: Brązowy (-)
- Wyjście cyfrowe (ICM zamknięty): 1. gen: Zielony (-), 2. gen: Czerwony (-)
- GND (Masa): 1. gen: Żółty (-), 2. gen: Pomarańczowy (-)
- Wejście analogowe (0/4-20 mA): 1. gen: Szary (+), 2. gen: Żółty (+)
- Wejście analogowe/cyfrowe (0/2-10 V): 1. gen: Różowy (+), 2. gen: Zielony (+)
- Wyjście analogowe (0/4-20 mA): 1. gen: Niebieski (+), 2. gen: Niebieski (+)
Złącza i przypisanie pinów
Urządzenie wykorzystuje dwa rodzaje złączy: 4-pinowe oraz 8-pinowe. Poniżej znajduje się przypisanie sygnałów do poszczególnych pinów:
- Złącze 4-pinowe:
- I: Czarny (+) - Zasilanie awaryjne (Battery/UPS 19 V DC)
- II: Biały (+) - Napięcie zasilania 24 V DC
- III: Brązowy (-) - Masa
- Złącze 8-pinowe:
- A: Czarny (-) - Common Alarm
- B: Brązowy (-) - ICM fully open
- C: Czerwony (-) - ICM fully closed
- D: Pomarańczowy (-) - GND ground
- E: Żółty (+) - 0/4-20 mA Input
- F: Zielony (+) - 0/2-10 V Input
- G: Niebieski (+) - 0/4-20 mA Output
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Błędne działanie siłownika po podłączeniu
Sprawdź, czy kody kolorów przewodów odpowiadają generacji urządzenia (1. lub 2. generacja mają różne przypisania).
Brak reakcji na zasilanie awaryjne
Upewnij się, że zasilanie fail-safe (19-24 V DC) jest podłączone do odpowiedniego pinu (I w złączu 4-pinowym).
Przed użyciem
- Zidentyfikuj generację siłownika (1. lub 2. generacja).
- Przygotuj przewody o przekroju 0,25 mm² (24 AWG).
- Sprawdź napięcie zasilania głównego (24 V DC).
- Upewnij się, że znasz typ złącza (4-pin lub 8-pin) przed podłączeniem.
Parametry w praktyce
- Fail safe supply
- Zasilanie awaryjne (19-24 V DC) z baterii lub UPS.
- Supply voltage
- Główne napięcie zasilania roboczego (24 V DC).
- Common alarm
- Wyjście cyfrowe sygnalizujące stan alarmowy.
- ICM fully open/closed
- Wyjścia cyfrowe informujące o pełnym otwarciu lub zamknięciu zaworu.
Ilustracje i schematy

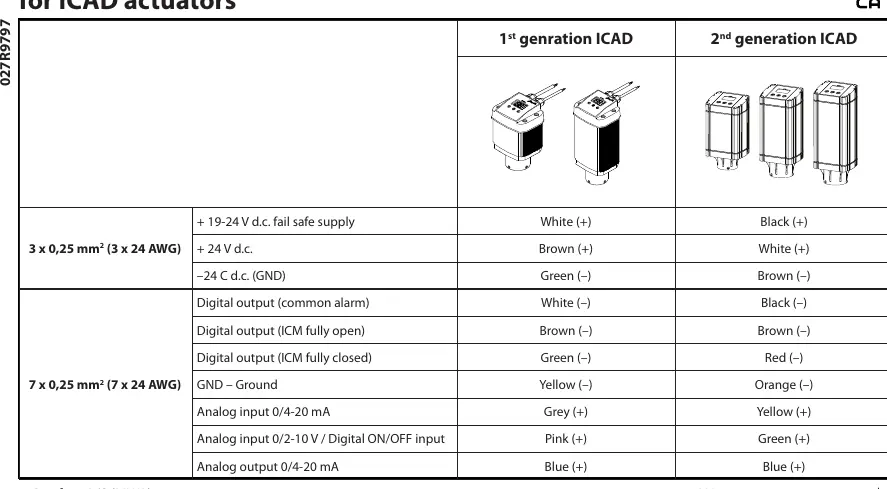

- Tabela na stronie 1 przedstawia kody kolorów przewodów dla obu generacji siłowników.

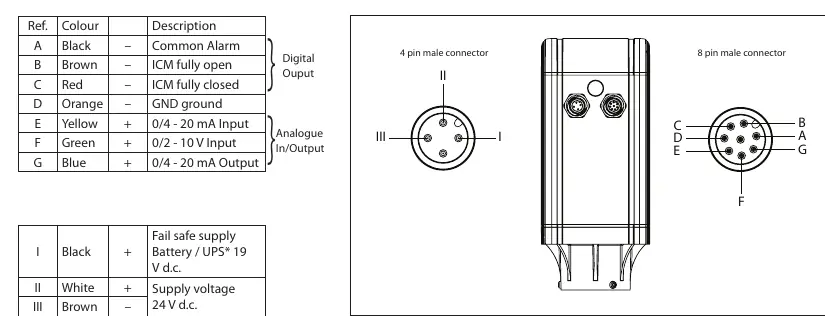

- Schemat na stronie 2 pokazuje fizyczne rozmieszczenie pinów w złączach 4-pin i 8-pin.
Zgodność modelu
- Instrukcja dotyczy siłowników ICAD 1. i 2. generacji.
- Wymagane przewody: 3 x 0,25 mm² lub 7 x 0,25 mm².
