Instrukcja obsługi zaworu elektromagnetycznego Danfoss ICLX 32-65

Kompletny przewodnik instalacji i serwisowania dwustopniowego zaworu elektromagnetycznego Danfoss ICLX 32-65. Zawiera instrukcje montażu, spawania, wymiany części oraz konfiguracji.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Zawór ICLX 32-65 to dwustopniowy zawór elektromagnetyczny stosowany w przemysłowych instalacjach chłodniczych. Instrukcja obejmuje montaż, spawanie, serwisowanie oraz konfigurację trybu pracy. str. 1, 4

Najważniejsze czynności

  • Demontaż przed spawaniem str. 4, 14
  • Zmiana trybu pracy na jednostopniowy str. 5, 15

Problemy i rozwiązania

Zawór działa wadliwie przy różnicy ciśnień > 1 bar

W takim przypadku drugi stopień zaworu zamknie się automatycznie.

str. 4, 14

Dane techniczne

Parametr Wartość Znaczenie Strony
Maksymalne ciśnienie robocze 52 bar g Maksymalne dopuszczalne ciśnienie pracy. str. 4, 14
Zakres temperatur -60/+120°C Dopuszczalny zakres temperatur pracy. str. 4, 14

Gdzie szukać w PDF

  • Instalacja str. 4, 6, 8, 10
  • Serwis i konserwacja str. 5, 7, 9, 11
Spis treści

Najważniejsze informacje

Zawór ICLX 32-65 to dwustopniowy zawór elektromagnetyczny przeznaczony do przemysłowych instalacji chłodniczych. Jest stosowany w liniach ssawnych, umożliwiając otwarcie przy wysokiej różnicy ciśnień. Zawór otwiera się w dwóch etapach: pierwszy etap (ok. 10% przepustowości) po aktywacji zaworów pilotowych, drugi etap automatycznie po osiągnięciu różnicy ciśnień ok. 1 bar.

Instalacja

Przed instalacją należy upewnić się, że korpus zaworu posiada kod tygodnia 4912 lub wyższy. Zawór musi być montowany zgodnie z kierunkiem przepływu wskazanym strzałką.

  • Orientacja: Piloty muszą być skierowane w jedną z dozwolonych pozycji (nie montować pilotami skierowanymi w dół).
  • Spawanie: Przed spawaniem należy zdemontować pokrywę górną i moduł funkcyjny, aby uniknąć uszkodzenia uszczelek i elementów PTFE. Po spawaniu należy upewnić się, że wewnątrz nie pozostały zanieczyszczenia.
  • Podłączenie elektryczne: Zawór jest typu normalnie zamkniętego (NC). Pilot EVM NC musi być zamontowany w porcie obok wlotu ciśnienia zewnętrznego. Obie cewki muszą posiadać klasę ochrony IP67.

Konfiguracja i obsługa

Zawór jest fabrycznie ustawiony na pracę dwustopniową. Aby zmienić charakterystykę na jednostopniową, należy wymienić dwie śruby (poz. 9) zgodnie z tabelą w instrukcji.

Widok rozstrzelony zaworu (części)
Widok rozstrzelony zaworu (części)

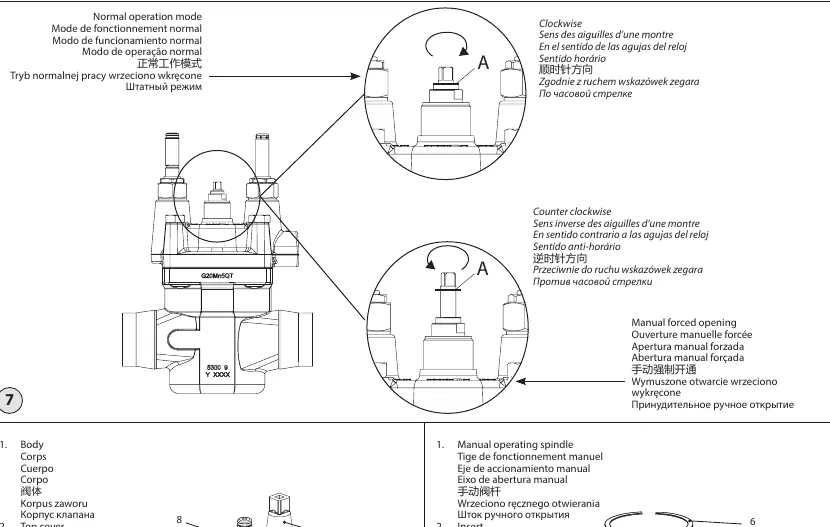

Ręczne otwieranie: Zawór posiada wrzeciono do ręcznego otwierania. W trybie normalnym wrzeciono powinno być wkręcone do oporu (zgodnie z ruchem wskazówek zegara). W celu wymuszonego otwarcia należy wykręcić wrzeciono przeciwnie do ruchu wskazówek zegara aż do mechanicznego ogranicznika.

Konserwacja i serwis

Serwisowanie może być wykonywane wyłącznie przez wykwalifikowany personel. Uwaga: Nigdy nie otwierać zaworu, gdy znajduje się pod ciśnieniem.

  • Wymiana uszczelek: Możliwa jest wymiana płytek zaworowych PTFE. Wymaga to użycia specjalistycznych narzędzi (pręt sześciokątny, kołki stalowe) do demontażu zespołu tłoka.
  • Czas zamykania: Należy uwzględnić czas zamykania zaworu (ok. 2 minuty jako punkt wyjścia) przy odtajaniu gorącym gazem, aby uniknąć uderzeń hydraulicznych.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Zawór nie zamyka się poprawnie

Sprawdź czas zamykania, który zależy od temperatury i ciśnienia. Upewnij się, że zawór gorącego gazu nie otwiera się przed całkowitym zamknięciem zaworu ICLX.

Wyciek lub uszkodzenie uszczelek

Sprawdź stan pierścieni O-ring i uszczelek PTFE. Wymień je, jeśli są zużyte lub uszkodzone.

Przed użyciem

  • Sprawdź, czy korpus zaworu ma kod tygodnia 4912 lub wyższy.
  • Upewnij się, że kierunek przepływu jest zgodny ze strzałką.
  • Sprawdź, czy cewki mają klasę ochrony IP67.
  • Upewnij się, że zawór nie jest otwierany pod ciśnieniem.
  • Sprawdź, czy ciśnienie zewnętrzne jest o 1.5 bar wyższe niż ciśnienie na wlocie.

Ilustracje i schematy

  • Rysunek 1: Schemat orientacji pilotów i kierunku przepływu.
  • Rysunek 8a/8b/8c: Widok rozstrzelony zaworu i zespołu tłoka.
  • Rysunek 9: Instrukcja wymiany płytek zaworowych i użycia narzędzi.

Zgodność modelu

  • Kompatybilny z HCFC, HFC, R717 (amoniak) i R744 (CO2).
  • Nie zaleca się stosowania z łatwopalnymi węglowodorami.
