Instrukcja montażu zestawu naprawczego Danfoss 027F0637
Przewodnik po zestawie naprawczym Danfoss 027F0637 dla zaworów PMFL rozmiar 125. Zawiera schemat budowy, listę części oraz informacje o kompatybilności elementów.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik po zestawie naprawczym (Overhaul kit) o kodzie 027F0637, przeznaczonym dla zaworów PMFL w rozmiarze 125. Instrukcja zawiera schemat budowy urządzenia oraz szczegółowy wykaz części wchodzących w skład zestawu.
Uwaga: Części oznaczone numerami 9 oraz 10 znajdują się w opakowaniu, ale nie są wykorzystywane w modelu PMFL rozmiar 125.
Schemat budowy

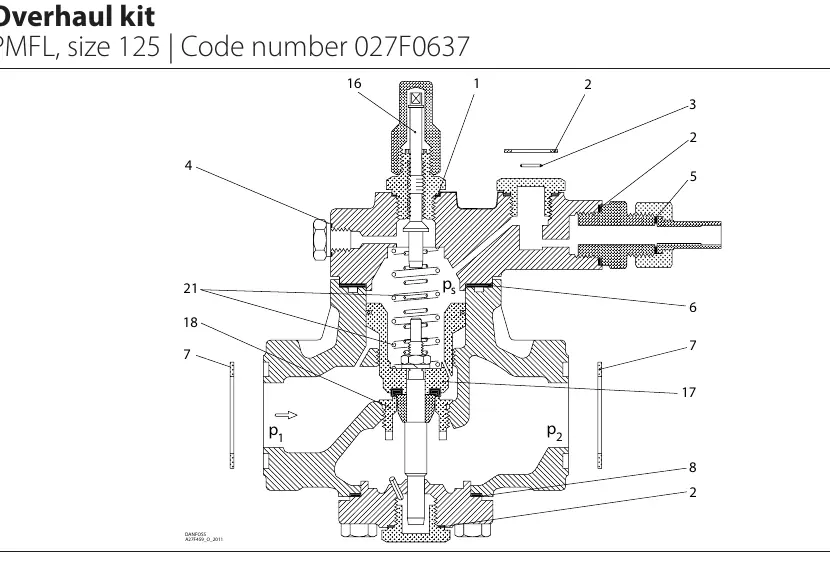

Instrukcja przedstawia przekrój zaworu z ponumerowanymi elementami (1, 2, 3, 4, 5, 6, 7, 8, 16, 17, 18, 21), co ułatwia identyfikację miejsc montażu poszczególnych uszczelek i komponentów.
Wykaz części
Zestaw zawiera różnego rodzaju uszczelki wykonane z aluminium (Alu.) oraz włókna (Fibre). Poniżej zestawienie elementów:
- Część 1: Uszczelka Alu., Ø26 mm (1 szt.)
- Część 2: Uszczelka Fibre, Ø33 mm (4 szt.)
- Część 3: Uszczelka, Ø9 mm (3 szt.)
- Część 4: Uszczelka Alu., Ø18 mm (1 szt.)
- Część 5: Uszczelka Alu., Ø14 mm (1 szt.)
- Część 6: Uszczelka Fibre, Ø85 mm (1 szt.)
- Część 7: Uszczelka Fibre, Ø58 mm (2 szt.)
- Część 8: Uszczelka Fibre, Ø70 mm (1 szt.)
- Część 16: Element uszczelniający (1 szt.)
- Część 17: Element uszczelniający, Ø60 mm (1 szt.)
- Część 18: Element uszczelniający, Ø26 mm (1 szt.)
- Część 21: Zestaw sprężyn (1 komplet)
Dodatkowe informacje
W celu identyfikacji oraz montażu zestawów sprężyn (Weak i Strong spring sets) należy zapoznać się z oddzielną instrukcją montażu o numerze DKRCI.PI.GE1.C.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Części 9 i 10 w zestawie
Części oznaczone gwiazdką (9 i 10) są dołączone do opakowania, ale nie są używane w zaworach PMFL rozmiar 125. Nie należy ich montować.
Przed użyciem
- Upewnij się, że posiadasz zawór PMFL w rozmiarze 125.
- Sprawdź kompletność zestawu zgodnie z listą części (1-21).
- Zidentyfikuj typy uszczelek (Alu. vs Fibre) przed montażem.
- Przygotuj instrukcję DKRCI.PI.GE1.C, jeśli planujesz wymianę sprężyn.
Ilustracje i schematy
- Schemat przedstawia przekrój zaworu z naniesionymi numerami części.
- Numery na schemacie odpowiadają numerom w tabeli części.
- Strzałki p1 i p2 wskazują kierunek przepływu.
Zgodność modelu
- Zestaw 027F0637 jest dedykowany dla PMFL rozmiar 125.
- Wymiana sprężyn wymaga dodatkowej instrukcji DKRCI.PI.GE1.C.
