Instrukcja montażu okuć drzwiowych Detex Mortise 01CM i 02CM

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu zewnętrznych okuć drzwiowych Detex serii Mortise 01CM (wersja bez uchwytu) oraz 02CM (wersja z uchwytem). Dokument zawiera szczegółowe kroki przygotowania drzwi, wyznaczania otworów oraz instalacji mechanicznej. Zalecana wysokość montażu od wykończonej podłogi do linii środkowej urządzenia wynosi 40 cali.

Narzędzia i przygotowanie

Przed przystąpieniem do pracy należy przygotować następujące narzędzia:

• Okulary ochronne (należy założyć przed rozpoczęciem pracy)
• Ołówek
• Punktak
• Młotek
• Wiertarka
• Wiertła i gwintowniki
• Śrubokręt krzyżakowy
• Taśma miernicza

Montaż okuć

Krok 1: Przygotowanie drzwi

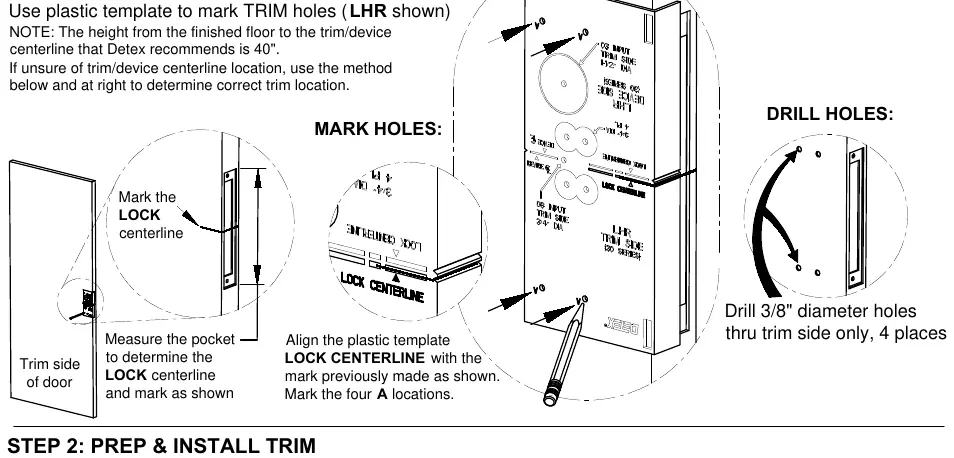

Użyj dołączonego plastikowego szablonu, aby zaznaczyć otwory montażowe (wersja LHR pokazana w instrukcji). Wyznacz linię środkową zamka (LOCK CENTERLINE) na drzwiach. Dopasuj szablon do wyznaczonej linii i zaznacz cztery punkty montażowe. Wywierć otwory o średnicy 3/8 cala (maksymalnie 1/2 cala) w zaznaczonych miejscach.

Krok 2: Montaż okucia

Procedura różni się w zależności od modelu:

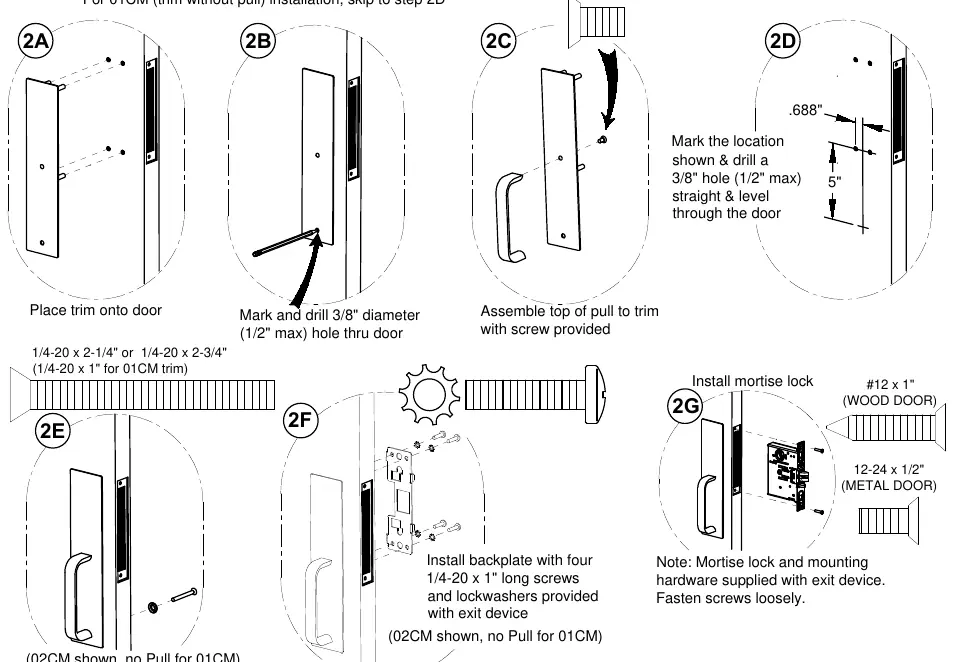

• Dla modelu 02CM (z uchwytem): Zamontuj uchwyt do okucia za pomocą dostarczonej śruby. Umieść okucie na drzwiach.
• Dla modelu 01CM (bez uchwytu): Pomiń kroki montażu uchwytu i przejdź bezpośrednio do instalacji okucia na drzwiach.
• Instalacja końcowa: Zamontuj płytę tylną (backplate) za pomocą czterech śrub 1/4-20 x 1 cal z podkładkami zabezpieczającymi. Zainstaluj zamek wpuszczany (mortise lock) zgodnie z instrukcją urządzenia wyjściowego, dokręcając śruby montażowe w sposób luźny przed ostatecznym ustawieniem.
