Instrukcja instalacji pompy ciepła Dimplex WI 10TU i WI 14TU
Szybki przewodnik instalacji i schematy elektryczne dla pomp ciepła Dimplex WI 10TU oraz WI 14TU. Zawiera szczegółowe schematy podłączeń sterownika WPM Econ5+ oraz instalacji hydraulicznej.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi szybki przewodnik instalacji dla pomp ciepła Dimplex serii WI 10TU oraz WI 14TU. Instrukcja skupia się na schematach elektrycznych oraz hydraulicznych niezbędnych do poprawnego uruchomienia urządzenia i sterownika WPM Econ5+.
Instalacja elektryczna
Schemat instalacji elektrycznej obejmuje podłączenie zasilania pompy ciepła oraz menedżera pompy ciepła. Kluczowe elementy obejmują:
- Zabezpieczenia elektryczne dla pompy ciepła (-X1) oraz menedżera pompy ciepła.
- Podłączenie stycznika blokady EVU (Schütz EVU-Sperre).
- Wykorzystanie przewodów typu NYM-J o odpowiednich przekrojach (np. 3x1,5mm² dla menedżera, 4(5)x1,5mm² dla pompy).
Schemat hydrauliczny
Dokument zawiera schemat hydrauliczny (hydraulic 1), który ilustruje połączenia między pompą ciepła, zasobnikami, pompami obiegowymi (np. M13, M16, M18) oraz zaworami mieszającymi. Należy zwrócić uwagę na poprawne rozmieszczenie czujników temperatury (R1, R3, R5, R2.1) w układzie.
Podłączenie sterownika WPM Econ5+
Sterownik WPM Econ5+ wymaga precyzyjnego podłączenia komponentów zewnętrznych. Instrukcja dzieli podłączenia na dwie części (Teil 1 i Teil 2):
- Czujniki: Podłączenie czujnika zewnętrznego (-WR1), czujnika 2. obiegu (-WR5), czujnika ciepłej wody (-WR3) oraz czujnika zapotrzebowania (-WR2.1).
- Pompy i mieszacze: Podłączenie pomp obiegowych (np. -M13, -M15, -M16, -M18) oraz mieszaczy (np. -M22, -M21).
- Złącza: Wykorzystanie odpowiednich zacisków na sterowniku (J1-J24) zgodnie ze schematem.
- Zasilanie: Sterownik wymaga zasilania 24V AC, 50-60 Hz, o maksymalnym poborze mocy 40 VA/15W.
Informacje o producencie
Dimplex
Praktyczna pomoc
Typowe problemy
Błąd komunikacji lub brak pracy pompy
Sprawdź poprawność podłączenia przewodów sterowniczych (Oelflex 100) do odpowiednich zacisków sterownika WPM Econ5+ zgodnie ze schematem.
Nieprawidłowe odczyty temperatury
Zweryfikuj poprawne podłączenie czujników (R1, R3, R5, R2.1) do właściwych wejść na sterowniku.
Przed użyciem
- Sprawdź zgodność napięcia zasilania (24V AC dla sterownika).
- Upewnij się, że przekroje przewodów (np. 3x1,5mm², 2x0,5mm²) są zgodne ze schematem.
- Zweryfikuj poprawność podłączenia zabezpieczeń elektrycznych (bezpieczniki C13A, C10A).
- Sprawdź, czy wszystkie czujniki temperatury są zamontowane w odpowiednich punktach instalacji hydraulicznej.
- Upewnij się, że stycznik blokady EVU jest poprawnie wpięty w obwód.
Parametry w praktyce
- Zasilanie sterownika
- 24V AC, 50-60 Hz
- Moc sterownika
- Maksymalnie 40 VA / 15W
- Przewody czujników
- Zalecane Oelflex 100, 2x0,5mm²
Ilustracje i schematy
- Strona 1: Schemat elektryczny zasilania pompy ciepła i menedżera.
- Strona 2: Schemat hydrauliczny instalacji.

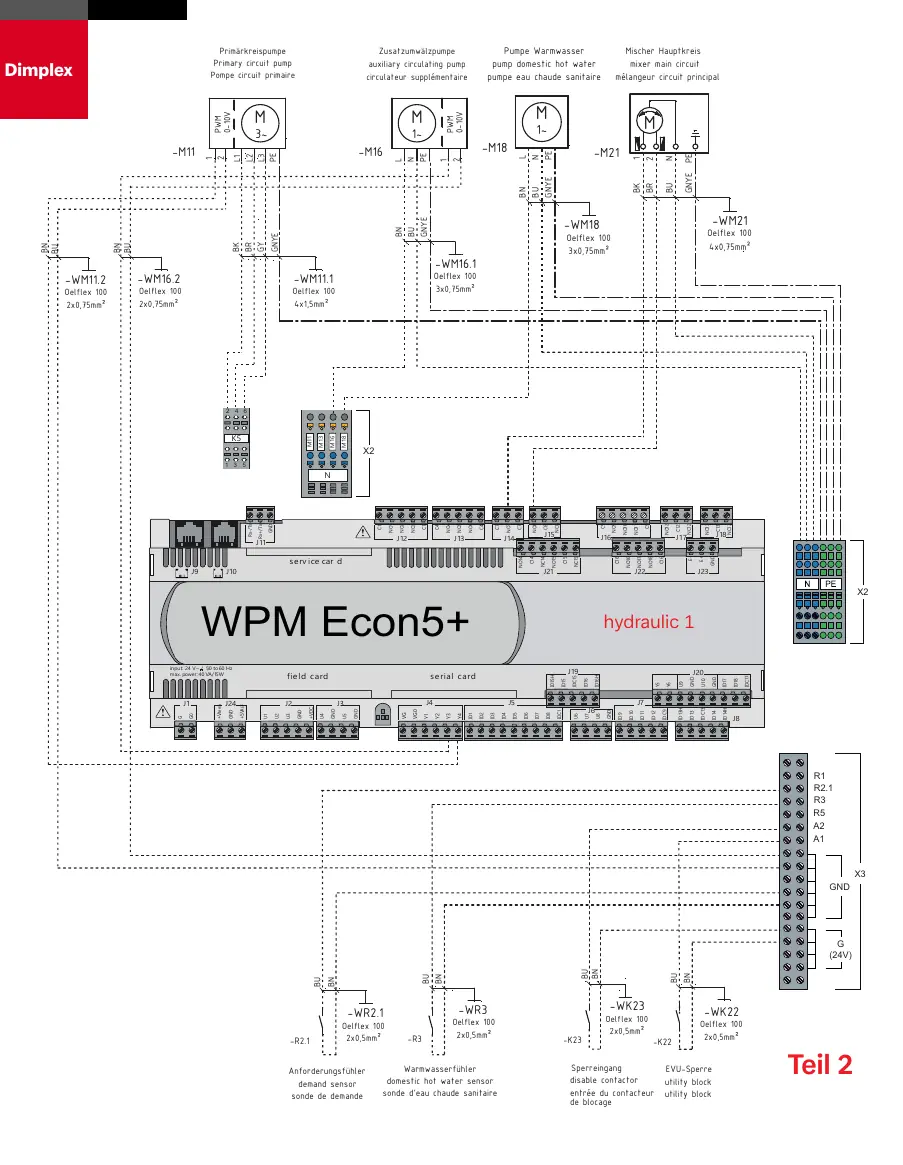

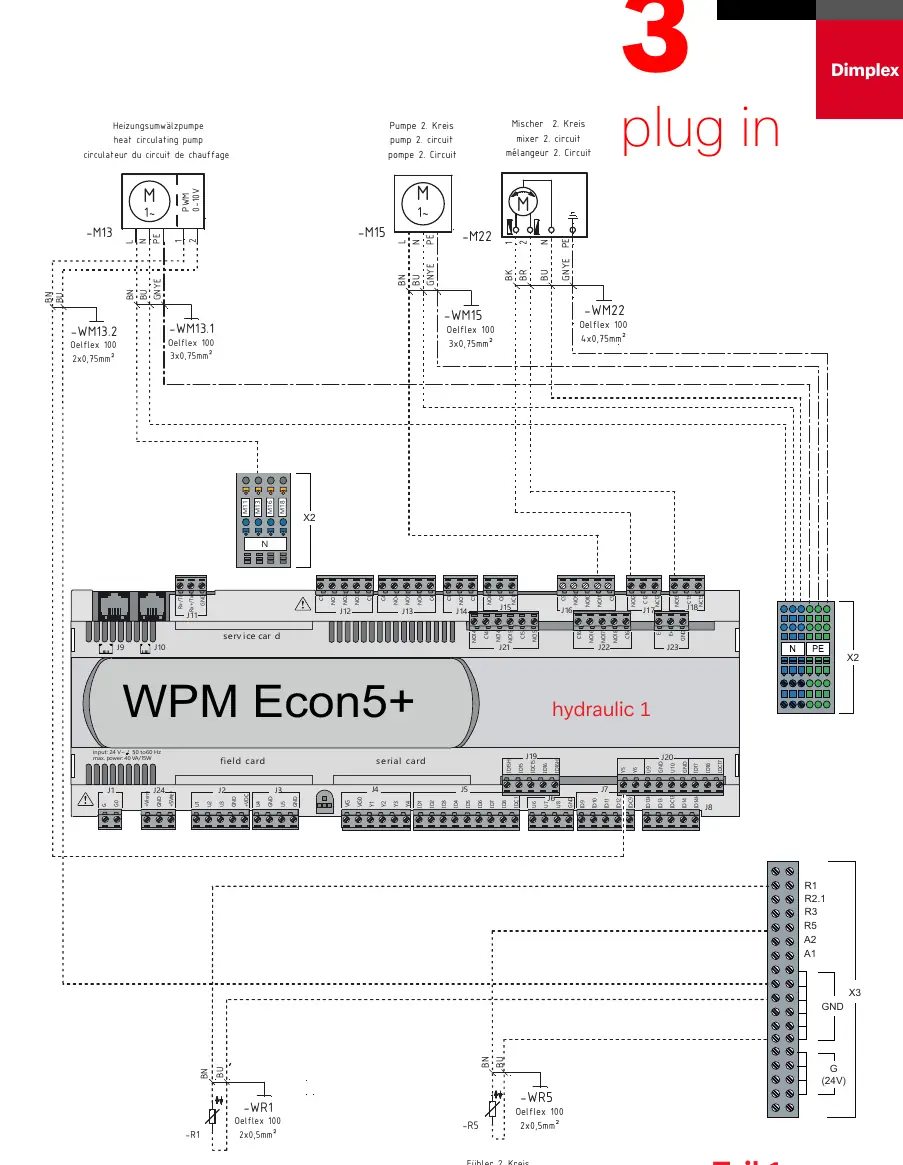

- Strona 3-4: Szczegółowe schematy podłączeń sterownika WPM Econ5+ (Teil 1 i Teil 2).
Zgodność modelu
- Instrukcja dotyczy modeli WI 10TU oraz WI 14TU.
- Wymaga sterownika WPM Econ5+.
