Instrukcja montażu zestawu dolotowego Evolution Powersports 203FC0042 2020-2021 X3 V-Flow
Instrukcja montażu zestawu dolotowego V-Flow dla pojazdów 2020-2021 X3. Zawiera listę części, wymagane narzędzia oraz szczegółowe kroki instalacji.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw V-Flow 203FC0042 jest przeznaczony do montażu w pojazdach 2020-2021 X3. Instalacja wymaga demontażu obudowy filtra powietrza i podłączenia nowego przewodu dolotowego do turbosprężarki. str. 2
Najważniejsze czynności
- Demontaż obudowy filtra powietrza str. 2
- Montaż zestawu V-Flow str. 2
Gdzie szukać w PDF
- Części i narzędzia str. 1
- Instrukcja montażu str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu zestawu dolotowego V-Flow (SKU: 203FC0042) przeznaczonego do pojazdów 2020-2021 X3. Produkt jest przeznaczony wyłącznie do użytku w pojazdach wyścigowych i konkursowych, które nie podlegają standardowym normom emisji spalin.
Wymagane narzędzia i części
Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy zestawu oraz odpowiednie narzędzia:
- Klucz nasadowy 13mm
- Klucz nasadowy 7mm
- Śrubokręt płaski
W skład zestawu wchodzą: wąż EVP V-Flow, adapter węża nylonowego 3/4-3/4 cala oraz trzy opaski zaciskowe (typy: 80-100, 60-40, 20-32).
Instrukcja montażu
- Demontaż obudowy filtra powietrza: Użyj klucza nasadowego 13mm. Odłącz wąż od elektrozaworu sterowania doładowaniem znajdującego się na obudowie filtra.
- Demontaż opaski turbosprężarki: Używając śrubokręta płaskiego, zdejmij opaskę z turbosprężarki.
- Demontaż opaski przewodu odpowietrzającego: Zdejmij opaskę z przewodu odpowietrzającego skrzynię korbową i odłącz go od fabrycznego elementu V-Flow.
- Montaż zestawu EVP V-Flow: Zamontuj nowy element dolotowy. Mniejsza średnica wewnętrzna (ID) pasuje do turbosprężarki, a większa do obudowy filtra powietrza. Podłącz przewód odpowietrzający skrzynię korbową do adaptera węża 3/4-3/4 cala.
Informacje prawne i wsparcie
Produkt jest zwolniony z norm emisji zgodnie z 40 C.F.R. § 1051.620. W razie potrzeby uzyskania dalszej pomocy technicznej, prosimy o kontakt z działem wsparcia technicznego Evolution Powersports pod numerem telefonu 715 247 3862.
Informacje o producencie
Evolution Powersports LLC
Praktyczna pomoc
Przed użyciem
- Przygotuj klucz nasadowy 13mm
- Przygotuj klucz nasadowy 7mm
- Przygotuj śrubokręt płaski
- Upewnij się, że pojazd to model 2020-2021 X3
Ilustracje i schematy
- Zdjęcie przedstawia zestaw części wchodzących w skład pakietu V-Flow

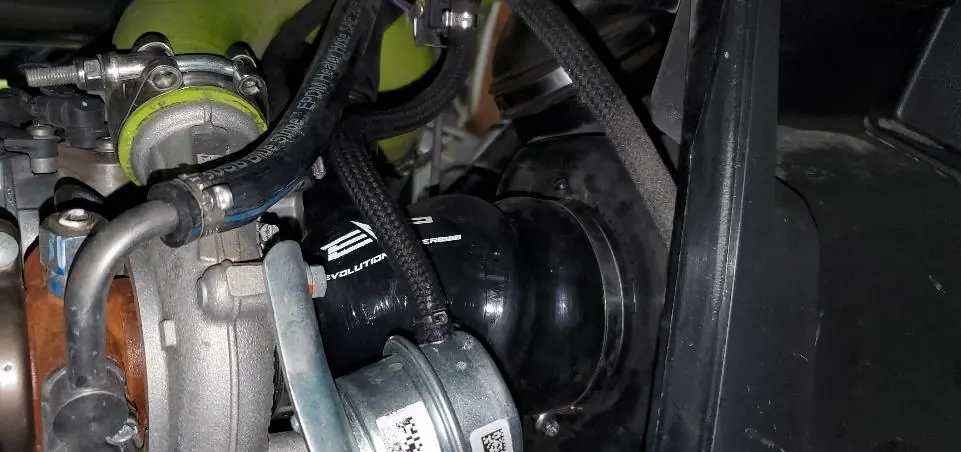

- Zdjęcie pokazuje prawidłowo zainstalowany element V-Flow w komorze silnika
Pokaż więcej Pokaż mniej
Zgodność modelu
- Produkt przeznaczony wyłącznie do pojazdów 2020-2021 X3
- Produkt przeznaczony do użytku w pojazdach wyścigowych/konkursowych, wyłączony z niektórych norm emisji
